Collegamenti Elettrici; Pannello Di Controllo - EBARA Ego B easy series Bedienungs- Und Wartungshandbuch

Dopo l'installazione ricontrollare il cavo di alimentazione
seguendo le indicazioni COLLEGAMENTI ELETTRICI ed
allacciarlo al quadro di comando (1) che dev'essere munito,
secondo le normative vigenti, di:
• un dispositivo onnipolare per disinserzione-separazione
della rete (minimo apertura contatti 3 mm).
• protezione contro corto circuiti (fusibile Am) e
I
magnetotermiche, tarate su corrente di targa del motore.
• eventuali dispositivi contro: mancanza fasi, dispersioni
di correnti, mancanza d'acqua, scariche atmosferiche,
di segnalazioni funzionamento e guasti.
IMPORTANTE: TUTTE LE MASSE ELETTRICHE
DEVONO ESSERE COLLEGATE ALLA TERRA
DELL'IMPIANTO.

8.2. COLLEGAMENTI ELETTRICI

• Le pompe Ego (B) easy vanno collegate al cavo di
alimentazione tramite il connettore incluso. Vedere le
istruzioni di montaggio nella documentazione a corredo
del connettore.
• Il collegamento elettrico della pompa alla rete di
alimentazione (230V, 50 Hz) deve essere fatto con un
cavo normalizzato di sezione adeguata
• Date le alte temperature del corpo pompa, il cavo di
alimentazione non deve mai venire a contatto con esso.
9. UTILIZZO E AVVIAMENTO
• Prima di avviare la pompa è necessario riempirla di
fluido e sfiatare completamente l'impianto
• Le pompe Ego (B) easy non necessitano di essere sfiatate
manualmente, poiché questo avviene automaticamente
durante lo sfiato iniziale dell'impianto idraulico. L'aria
presente all'interno della pompa può provocare rumore
inizialmente, ma questo scompare dopo un breve periodo
di funzionamento; dopodiché la pompa dovrebbe
funzionare normalmente e senza rumore.
• Per un corretto funzionamento deve essere garantita una
pressione minima sul lato di aspirazione della pompa
(vedere LIMITI DI IMPIEGO).
Durante il funzionamento, è normale che la
pompa si scaldi o venga scaldata dal liquido di
passaggio – non toccarla, rischio di ustioni!
• Le aperture presenti tra corpo pompa e cassa motore
(Fig. 3.1, particolare A) non devono essere ostruite;
l'ostruzione o l'isolamento termico potrebbero ostacolare
il raffreddamento e lo scarico della condensa dalla
pompa.
10. IMPOSTAZIONI E FUNZIONAMENTO

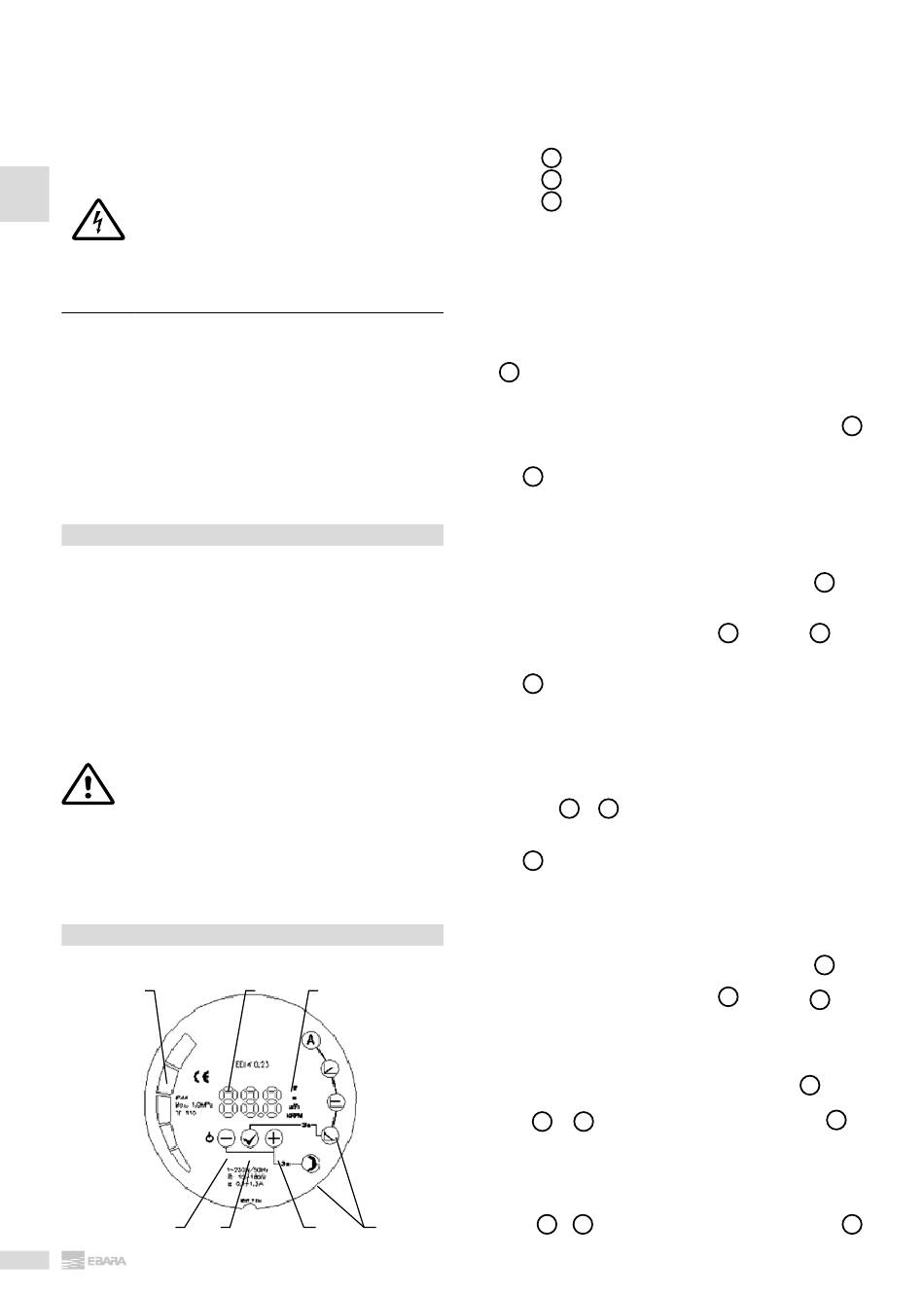

10.1 PANNELLO DI CONTROLLO

1
7
4
2 3
6 5 4
1 Display a segmenti
2 Display numerico
3 Display di parametro attualmente selezionato
4 Display di modalità attualmente selezionata
5 Tasto +
6 Tasto √
7 Tasto -
10.2 ACCENSIONE E SPEGNIMENTO DELLA POMPA
• Al suo primo collegamento alla rete, la pompa funzionerà
in modalità automatica, secondo le impostazioni di
fabbrica.
• Alle accensioni successive la pompa funzionerà in
base alle ultime impostazioni selezionate al momento
dell'arresto precedente.
• Per arrestare la pompa, premere e tenere premuto il tasto
- per 5 secondi, fino a quando il display visualizza
OFF. Quando la pompa è spenta, il simbolo OFF rimarrà
visualizzato sul display numerico.
• Per riavviare la pompa premere brevemente il tasto -
10.3 UTILIZZO DEI TASTI DI SELEZIONE
Tasto -
Breve pressione:
> Per scorrere i parametri visualizzati
> Per scorrere le modalità di funzionamento
> Per diminuire il valore dei parametri
Lunga pressione:
> 3 secondi, contemporaneamente con il tasto + per
selezionare il regime notturno,
> 5 secondi, per arrestare la pompa,
> 5 secondi, insieme con il tasto √ e il tasto + , per
resettare la pompa e riportarla alle impostazioni di fabbrica.
Tasto √
Breve pressione:
> Per confermare i parametri selezionati
Lunga pressione:
> 3 secondi, per attivare la selezione delle modalità di
funzionamento
> 5 secondi, contemporaneamente alla pressione prolungata
dei tasti + e - per resettare la pompa e riportarla
alle impostazioni di fabbrica.
Tasto +
Breve pressione:
> Per scorrere i parametri visualizzati
> Per scorrere le modalità di funzionamento
> Per aumentare il valore dei parametri
Lunga pressione:
> 3 secondi, contemporaneamente con il tasto - per
selezionare il regime notturno,
> 5 secondi, insieme con il tasto √ e il tasto - , per
resettare la pompa e riportarla alle impostazioni di fabbrica.
10.4 IMPOSTAZIONI
• Per passare da una modalità all'altra (tranne che per
il regime notturno) tenere premuto il tasto √ per 3
secondi e poi selezionare la modalità desiderata con i
tasti + e - . Confermare la scelta con il tasto √
• All'avvenuta conferma della modalità di funzionamento,
il display visualizza il parametro impostabile relativo alla
specifica modalità selezionata (nessun valore presente
nella modalità automatica).
• É possibile variare il valore del parametro visualizzato con
i tasti + e - e poi confermare la scelta con il tasto √
