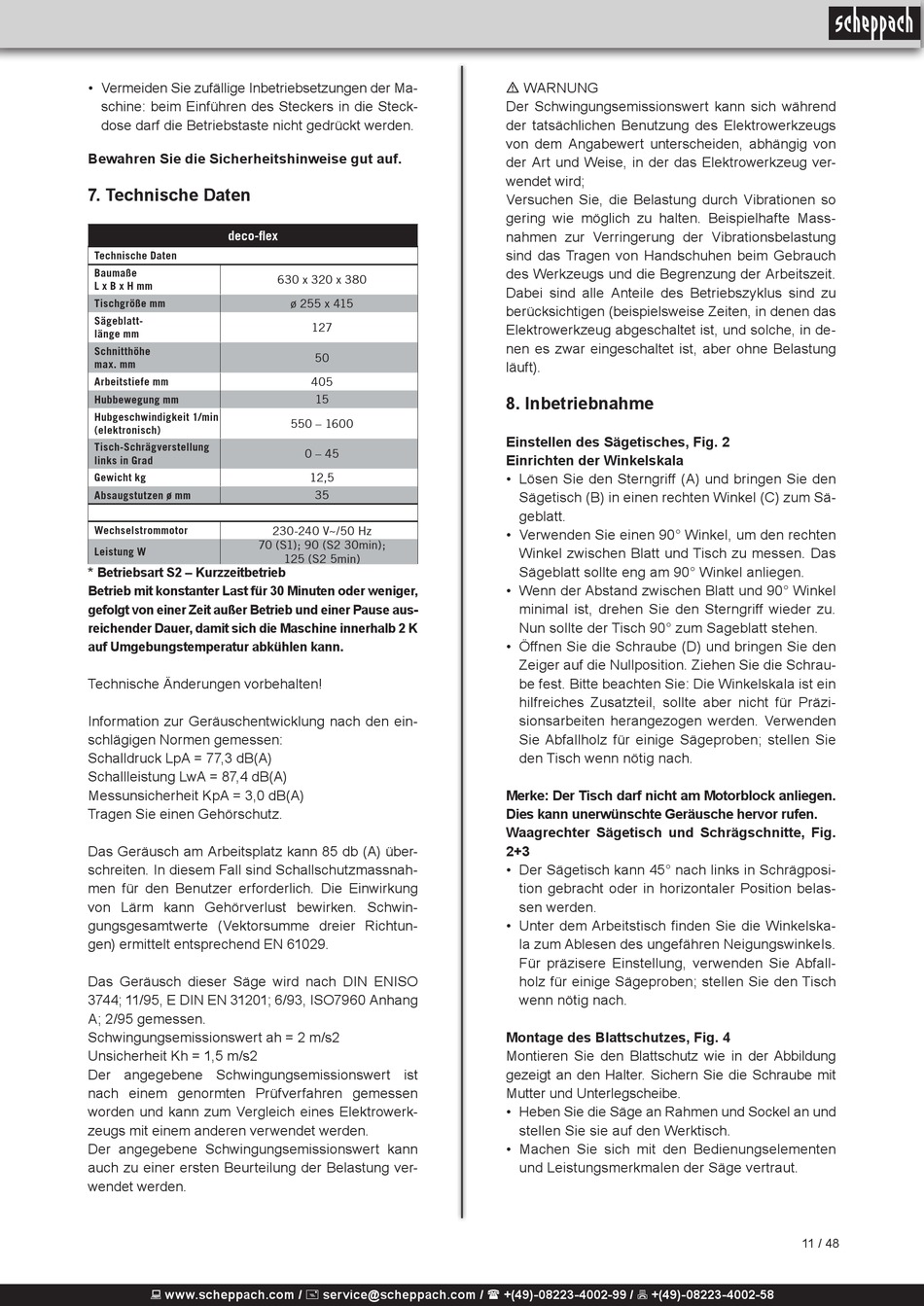

Technische Daten; Inbetriebnahme - Scheppach deco-flex Originalbetriebsanweisung

• Vermeiden Sie zufällige Inbetriebsetzungen der Ma-
schine: beim Einführen des Steckers in die Steck-
dose darf die Betriebstaste nicht gedrückt werden.
Bewahren Sie die Sicherheitshinweise gut auf.

7. Technische Daten

deco-flex
Technische Daten
Baumaße
L x B x H mm
Tischgröße mm
Sägeblatt-
länge mm
Schnitthöhe
max. mm
Arbeitstiefe mm
Hubbewegung mm
Hubgeschwindigkeit 1/min
(elektronisch)
Tisch-Schrägverstellung
links in Grad
Gewicht kg
Absaugstutzen ø mm
Wechselstrommotor
70 (S1); 90 (S2 30min);
Leistung W
* Betriebsart S2 – Kurzzeitbetrieb
Betrieb mit konstanter Last für 30 Minuten oder weniger,
gefolgt von einer Zeit außer Betrieb und einer Pause aus-
reichender Dauer, damit sich die Maschine innerhalb 2 K
auf Umgebungstemperatur abkühlen kann.
Technische Änderungen vorbehalten!
Information zur Geräuschentwicklung nach den ein-
schlägigen Normen gemessen:
Schalldruck LpA = 77,3 dB(A)
Schallleistung LwA = 87,4 dB(A)
Messunsicherheit KpA = 3,0 dB(A)
Tragen Sie einen Gehörschutz.
Das Geräusch am Arbeitsplatz kann 85 db (A) über-
schreiten. In diesem Fall sind Schallschutzmassnah-
men für den Benutzer erforderlich. Die Einwirkung
von Lärm kann Gehörverlust bewirken. Schwin-
gungsgesamtwerte (Vektorsumme dreier Richtun-
gen) ermittelt entsprechend EN 61029.
Das Geräusch dieser Säge wird nach DIN ENISO
3744; 11/95, E DIN EN 31201; 6/93, ISO7960 Anhang
A; 2/95 gemessen.
Schwingungsemissionswert ah = 2 m/s2
Unsicherheit Kh = 1,5 m/s2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann zum Vergleich eines Elektrowerk-
zeugs mit einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer ersten Beurteilung der Belastung ver-
wendet werden.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
630 x 320 x 380
ø 255 x 415
127
50
405
15
550 – 1600
0 – 45
12,5
35
230-240 V~/50 Hz
125 (S2 5min)
m WARNUNG
Der Schwingungsemissionswert kann sich während
der tatsächlichen Benutzung des Elektrowerkzeugs
von dem Angabewert unterscheiden, abhängig von
der Art und Weise, in der das Elektrowerkzeug ver-
wendet wird;
Versuchen Sie, die Belastung durch Vibrationen so
gering wie möglich zu halten. Beispielhafte Mass-
nahmen zur Verringerung der Vibrationsbelastung
sind das Tragen von Handschuhen beim Gebrauch
des Werkzeugs und die Begrenzung der Arbeitszeit.
Dabei sind alle Anteile des Betriebszyklus sind zu
berücksichtigen (beispielsweise Zeiten, in denen das
Elektrowerkzeug abgeschaltet ist, und solche, in de-
nen es zwar eingeschaltet ist, aber ohne Belastung
läuft).

8. Inbetriebnahme

Einstellen des Sägetisches, Fig. 2
Einrichten der Winkelskala
• Lösen Sie den Sterngriff (A) und bringen Sie den
Säge tisch (B) in einen rechten Winkel (C) zum Sä-
geblatt.
• Verwenden Sie einen 90° Winkel, um den rechten
Winkel zwi schen Blatt und Tisch zu messen. Das
Sägeblatt sollte eng am 90° Winkel anliegen.
• Wenn der Abstand zwischen Blatt und 90° Winkel
mini mal ist, drehen Sie den Sterngriff wieder zu.
Nun sollte der Tisch 90° zum Sageblatt stehen.
• Öffnen Sie die Schraube (D) und bringen Sie den
Zeiger auf die Nullposition. Ziehen Sie die Schrau-
be fest. Bitte be achten Sie: Die Winkelskala ist ein
hilfreiches Zu satz teil, sollte aber nicht für Prä zi-
sionsarbeiten herangezogen werden. Verwenden
Sie Ab fallholz für einige Sägeproben; stellen Sie
den Tisch wenn nötig nach.
Merke: Der Tisch darf nicht am Motorblock anliegen.
Dies kann unerwünschte Geräusche hervor rufen.
Waagrechter Sägetisch und Schrägschnitte, Fig.
2+3
• Der Sägetisch kann 45° nach links in Schrägposi-
tion ge bracht oder in horizontaler Position belas-
sen werden.
• Unter dem Arbeitstisch finden Sie die Winkelska-
la zum Ab lesen des ungefähren NeigungswinkeIs.
Für präzisere Einstellung, verwenden Sie Abfall-
holz für einige Sägeproben; stellen Sie den Tisch
wenn nötig nach.
Montage des Blattschutzes, Fig. 4
Montieren Sie den Blattschutz wie in der Abbildung
gezeigt an den Halter. Sichern Sie die Schraube mit
Mutter und Unter legscheibe.
• Heben Sie die Säge an Rahmen und Sockel an und
stel l en Sie sie auf den Werktisch.
• Machen Sie sich mit den Bedienungselementen
und Leis tungs merkmalen der Säge vertraut.
