IKA C 2000 basic Betriebsanleitung Seite 26

6HLWH
¢ ¡ £¤ ¦ ¥ ¦ § © ¨     ©    ¤    ¤ © ¨      ¤   ¤
d

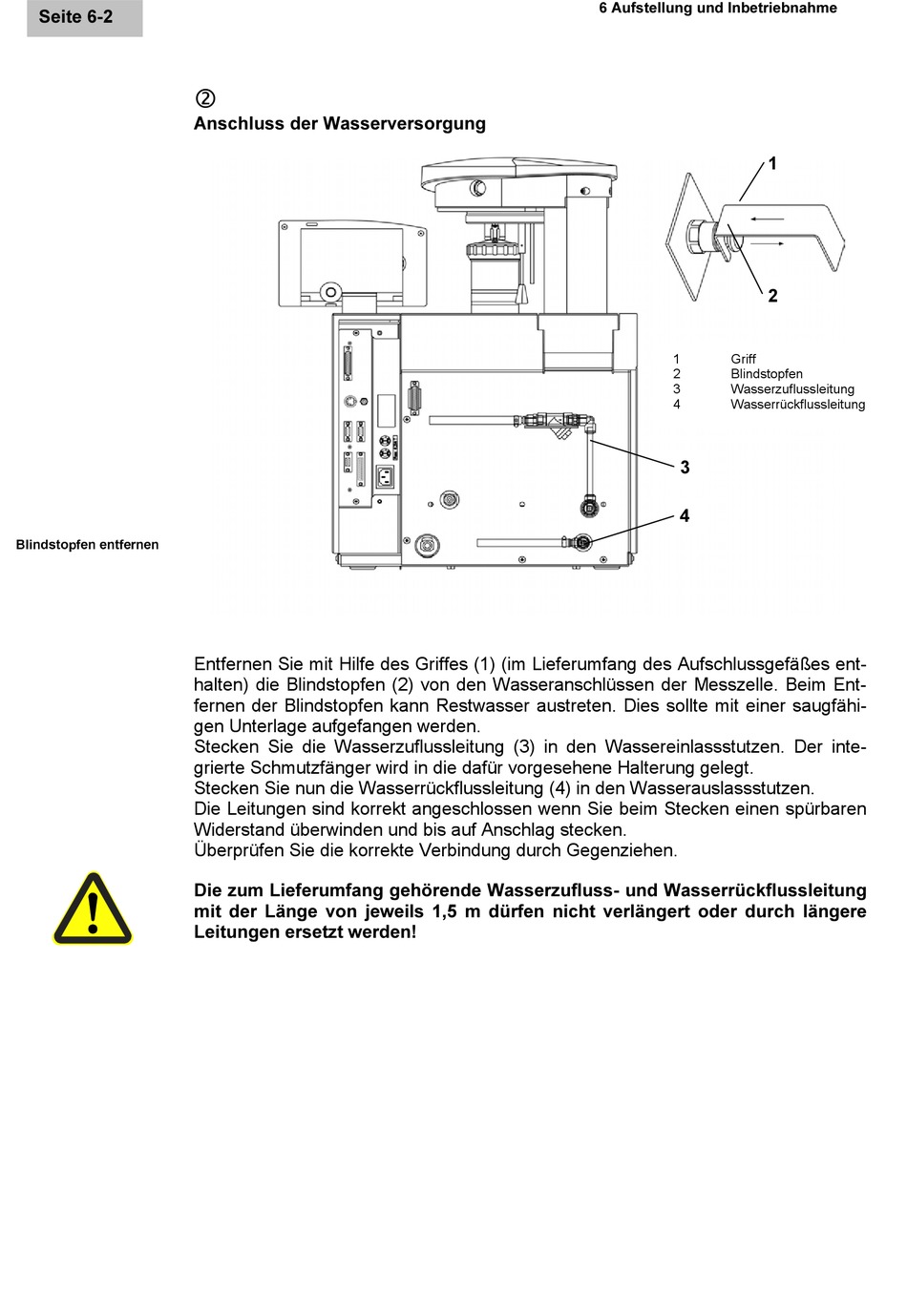

$QVFKOXVV GHU :DVVHUYHUVRUJXQJ
Entfernen Sie mit Hilfe des Griffes (1) (im Lieferumfang des Aufschlussgefäßes ent-
halten) die Blindstopfen (2) von den Wasseranschlüssen der Messzelle. Beim Ent-
fernen der Blindstopfen kann Restwasser austreten. Dies sollte mit einer saugfähi-
gen Unterlage aufgefangen werden.
Stecken Sie die Wasserzuflussleitung (3) in den Wassereinlassstutzen. Der inte-
grierte Schmutzfänger wird in die dafür vorgesehene Halterung gelegt.
Stecken Sie nun die Wasserrückflussleitung (4) in den Wasserauslassstutzen.
Die Leitungen sind korrekt angeschlossen wenn Sie beim Stecken einen spürbaren
Widerstand überwinden und bis auf Anschlag stecken.
Überprüfen Sie die korrekte Verbindung durch Gegenziehen.
'LH ]XP /LHIHUXPIDQJ JHK|UHQGH :DVVHU]XIOXVV XQG :DVVHUUFNIOXVVOHLWXQJ
PLW GHU /lQJH YRQ MHZHLOV  P GUIHQ QLFKW YHUOlQJHUW RGHU GXUFK OlQJHUH
/HLWXQJHQ HUVHW]W ZHUGHQ
 $XIVWHOOXQJ XQG ,QEHWULHEQDKPH


1 Griff
2 Blindstopfen
3 Wasserzuflussleitung
4 Wasserrückflussleitung
