6HLWH

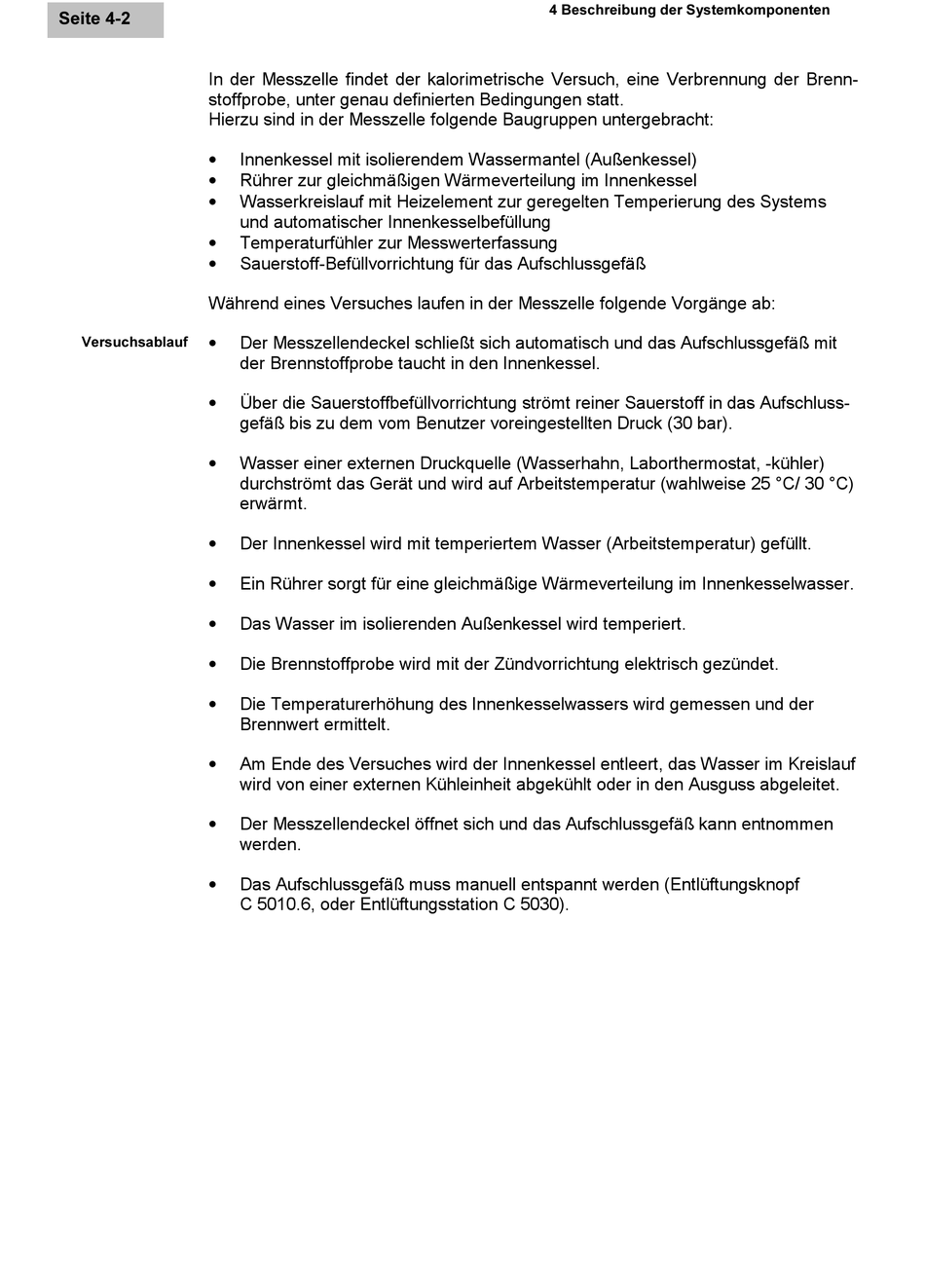

In der Messzelle findet der kalorimetrische Versuch, eine Verbrennung der Brenn-
stoffprobe, unter genau definierten Bedingungen statt.
Hierzu sind in der Messzelle folgende Baugruppen untergebracht:
•
•
•
•
•
Während eines Versuches laufen in der Messzelle folgende Vorgänge ab:
9HUVXFKVDEODXI
•
•
•
•
•
•
•
•
•
•
•
Innenkessel mit isolierendem Wassermantel (Außenkessel)
Rührer zur gleichmäßigen Wärmeverteilung im Innenkessel
Wasserkreislauf mit Heizelement zur geregelten Temperierung des Systems
und automatischer Innenkesselbefüllung
Temperaturfühler zur Messwerterfassung
Sauerstoff-Befüllvorrichtung für das Aufschlussgefäß
Der Messzellendeckel schließt sich automatisch und das Aufschlussgefäß mit
der Brennstoffprobe taucht in den Innenkessel.
Über die Sauerstoffbefüllvorrichtung strömt reiner Sauerstoff in das Aufschluss-
gefäß bis zu dem vom Benutzer voreingestellten Druck (30 bar).
Wasser einer externen Druckquelle (Wasserhahn, Laborthermostat, -kühler)
durchströmt das Gerät und wird auf Arbeitstemperatur (wahlweise 25 °C/ 30 °C)
erwärmt.
Der Innenkessel wird mit temperiertem Wasser (Arbeitstemperatur) gefüllt.
Ein Rührer sorgt für eine gleichmäßige Wärmeverteilung im Innenkesselwasser.
Das Wasser im isolierenden Außenkessel wird temperiert.
Die Brennstoffprobe wird mit der Zündvorrichtung elektrisch gezündet.
Die Temperaturerhöhung des Innenkesselwassers wird gemessen und der
Brennwert ermittelt.
Am Ende des Versuches wird der Innenkessel entleert, das Wasser im Kreislauf
wird von einer externen Kühleinheit abgekühlt oder in den Ausguss abgeleitet.
Der Messzellendeckel öffnet sich und das Aufschlussgefäß kann entnommen
werden.
Das Aufschlussgefäß muss manuell entspannt werden (Entlüftungsknopf
C 5010.6, oder Entlüftungsstation C 5030).
%HVFKUHLEXQJ GHU 6\VWHPNRPSRQHQWHQ
