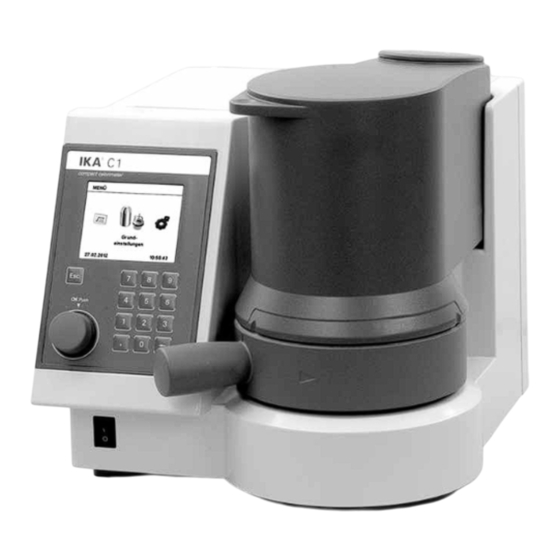

- Seite 1 20000004724 C 1_052018 Calorimeter C 1 ® Betriebsanleitung...
-
Seite 2: Konformitätserklärung
Mit den Ziffern 1, 2, 3, usw. sind in den folgenden Kapiteln Handlungsanweisungen gekennzeichnet, welche immer der Reihe nach ausgeführt werden müssen. Gewährleistung und Haftung Entsprechend den IKA -Verkaufs- und Lieferbedingungen beträgt ® die Gewährleistungszeit 12 Monate, sofern Sie sich registrieren lassen 24 Monate. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Seite Konformitätserklärung Messungen Zeichenerklärung Neue Messungen Benutzerhinweise Letztes Ergebnis Systemtest Inhaltsverzeichnis Archiv Messungen Sicherheitshinweise Archiv Messungen: Editieren Bestimmungsgemäßer Gebrauch Archiv Messungen: Drucken Systemeigenschaften Archiv Messungen: Löschen Transport, Lagerung Archiv Messungen: Alles löschen Transport- und Lagerbedingungen Archiv Kalibrierungen Auspacken Archiv Kalibrierungen: Editieren Lieferumfang Archiv Kalibrierungen: C-Wert Auswahl... -
Seite 4: Sicherheitshinweise
Schließen Sie das Hauptventil der Sauerstoffversorgung nach im Druckbehälter darf 50 °C nicht überschreiten. Arbeitsende. Füllen Sie das Kalorimetersystem C 1 mit Sauerstoff nur bis zu Führen Sie Wartungsarbeiten nur im drucklosen Zustand durch. einem Druck von max. 40 bar (4 MPa). Kontrollieren Sie den Bei Verwendung von Tiegeln aus Edelstahl ist nach jedem Versuch eingestellten Druck am Druckminderer ihrer Sauerstoffversorgung. -
Seite 5: Bestimmungsgemäßer Gebrauch
Verbrauchsmaterial und Zubehör. an die Wasserleitung oder den Thermostaten ist im jeweiligen ® Lieferumfang enthalten. Systemeigenschaften Voraussetzungen für den Betrieb des C 1 mit der Heizung C 1.20 Das IKA -Kalorimeter C 1 ist ein Verbrennungskalorimeter zur ® an einer Wasserleitung: Brennwertbestimmung von flüssigen und festen nicht explosiven... -
Seite 6: Transport, Lagerung
• Technische Information C 1 • Rundkabelschelle • 5 O-Ring FPM 10,0 x 2,5 • C 1.104 Wasserbadzusatz • Beilegeblatt C 1 (4 steps to use) • Garantiekarte • Anschlussrohr • 5 O-Ring FPM 8,0 x 2,5 • C 723 Benzoesäure •... -
Seite 7: Schläuche
25 cm nicht unterschreiten. Bitte lesen Sie die vorliegende Bedienungsanleitung aufmerksam • Das System darf nicht von Laborinventar wie z. B. Regalen, durch. IKA betrachtet sich nur dann für die Sicherheit, Zuver- ® Kabelschächten, Ringleitungen etc. überbaut werden. lässigkeit und Leistung des Gerätes verantwortlich, wenn •... -
Seite 8: Anschluss Kühler
Anschluss Kühler 1. Schließen Sie die Zuflussleitung 2. Schließen Sie die Rückflusslei- mit der Schnellkupplung an den tung mit der Schnellkupplung kalorimeterseitigen „water in“ an den kalorimeterseitigen Anschluss an. Verbinden Sie das „water out“ Anschluss an. andere Ende kühlerseitig an Verbinden Sie das andere Ende „water out“... -
Seite 9: Anschluss Tischnetzteil
PC. Installation: Programmier- (Prog) Nachdem das C 1 mit dem mitgelieferten Daten- Schnittstelle kabel mit dem PC verbunden wurde teilt das C 1 dem Windows-Betriebssystem mit, welcher 24 V = Device-Treiber benötigt wird. Handhabung des Gerätes 1. Öffnen des Gerätes... -
Seite 10: Kontrolleinheit Mit Display
2. Entnehmen des Innenbehälters 3. Entnehmen des Innenbehälter Boden Einsetzen des Innenbehälters erfolgt in umgekehrter Reihenfolge 4. Gerät einschalten Öffnen Sie das Gerät und schalten Sie das Gerät mit dem front- seitigen Geräte- schalter ein und aus. Kontrolleinheit mit Display Display: Anzeige von Systemdaten, Versuchsdaten sowie Menüs und Dialogfenster für die Dateneingabe... -
Seite 11: Dialogfenster
Dialogfenster Die Dialogfenster sind mit folgenden Elementen ausgestattet: Editierbares Eingabefeld Menü-Überschrift Ausgewählter Menüpunkt Scrollbar (gelb) (blau) Statusfeld Menü-Optionen bzw. Benutzermitteilung Menü-Überschrift: • ‚Zurück‘: Der Name des aktuell angezeigten Fensters Schließen eines Informationsfensters ohne Eingabe- werte und Rückkehr zum übergeordneten Menü. Ausgewählter Menüpunkt: Auch mit [ESC] möglich. -
Seite 12: Systemstart
Systemstart System einschalten (in offenem Zustand) Nach Einschalten des Kalorimeters erscheint zunächst der Eröff- nungsbildschirm mit dem IKA -Logo, dem Kalorimeter-Typ und ® der Soft- und Firmware-Version. INFO: Bei erstmaligem Systemstart muss die Menüsprache ausgewählt werden. Siehe Kapitel - „Sprachauswahl“... -
Seite 13: Druckprüfung
Beachten Sie hierzu die Sicherheitshinweise ! service@ika.de Sauerstoffdruck Informationsscreen: Sauerstoffdruck zu niedrig. HINWEIS: Zur Funktionsfähigkeit benötigt das Kalorimeter C 1 einen Sauerstoffdruck von mindestens 20 bar. Für reproduzierbare Messungen wird ein Arbeitsdruck von 30 bar benötigt. Systemcheck Systemstart bei geschlossenem Gerät. -
Seite 14: Heizungserkennung
Heizungserkennung Wurde im Einstellungsmenü die Verwendung der Heizung C 1.20 (Zubehör) ausgewählt, diese aber nicht erkannt, wird folgende Benutzerinformation angezeigt. HINWEIS: Prüfen Sie ob die Heizung korrekt angeschlossen und ein- geschaltet ist. Werkseinstellungen Im Auslieferungszustand ist das C 1 Kalorimetersystem folgendermaßen konfiguriert: Einstellungen: •... -
Seite 15: Korrekturen
Fachhändler. Wärmemenge bestimmen. Das Versuchsergebnis ist um diese Wärmemenge zu korrigieren. Bei der Berechnung des Brennwerts im C 1 werden Fremdenergien Der Einwegtiegel C 14 ist ein verbrennbarer Tiegel, der anstelle aus Brennhilfsmitteln berücksichtigt, es erfolgt jedoch keine eines herkömmlichen Tiegels eingesetzt werden kann. -
Seite 16: Vollständige Verbrennung
Regelmäßiges Kalibrieren ist zur Erhaltung der Meßgenau- einschlägigen Normen. igkeit unbedingt erforderlich Wird das C 1 mit mehreren Innenbehältern betrieben, muss für jeden Innenbehälter die Wärmekapazität des Systems bestimmt Zu diesem Zweck wird eine bestimmte Menge einer Bezugssubs- werden. Die Teile des Innenbehälters dürfen dabei nicht vertauscht tanz im C 1 unter Versuchsbedingungen verbrannt. -
Seite 17: Übersicht Hauptmenü
Übersicht Hauptmenü Dem Anwender stehen 2 Anzeige-Modi zur Verfügung. Animierte Ansicht Listenansicht Messungen Es stehen folgende Untermenüs zur Verfügung: • Neue Messungen • Letztes Ergebnis • Systemtest • Archiv Messungen • Archiv Kalibrierungen • Speicherübersicht Grundeinstellungen Es stehen folgende Untermenüs zur Verfügung: •... -
Seite 18: Wartung
Wartung Es stehen folgende Untermenüs zur Verfügung: • Dichtung wechseln • Rührer testen • System blow • Servo hoch • Servo runter INFO: Beim Durchführen der Wartungsprogramme muss das System geöffnet sein ! Informationen Es stehen folgende Informationen zur Verfügung: •... -
Seite 19: Platzieren Der Probe
Einwaage eingeben. Kalibrierung aus. Wenn Sie alle Eingaben gemacht haben drücken Sie „OK“. Schließen Sie das C 1 erst jetzt! Platzieren der Probe Während der Überprüfung der Vorbedingungen kann der Baum- Bei Verwendung eines Einwegtiegels muss der Kontakt zwischen wollfaden am Zünddraht befestigt werden, der Tiegel in den... -
Seite 20: Vorbereitung Einer Messung
Vorbereitung einer Messung Der Innenbehälterboden verbleibt in der Regel zur Probenvorberei- 1. Am offenen Kalorimeter mittig einen Baumwollfaden am tung im Kalorimeter. Sie können ihn aber auch durch herausziehen Zünddraht mit einer Schlaufe befestigen. einzeln, oder für Folgeanalytik - Bestimmungen mit geschlossenem 2. -
Seite 21: Überprüfung Der Vorbedingungen
Überprüfung der Vorbedingungen für eine Messung Bei der Überprüfung der Vorbedingungen für eine Messung wird zwischen der Verwendung mit und ohne Heizung C 1.20 unterschie- den. Dabei werden folgende Punkte überprüft: • Vorhandener Zündkontakt • Ausreichend vorhandener Sauerstoff • Offener Wasseranschluss •... - Seite 22 • Phase 3: Befüllung mit Sauerstoff • Phase 4: Einschwingen der Temperatur und Vorversuch • Phase 5: Das System zündet und startet somit den Hauptversuch INFO: Eine laufende Messung kann durch Auswahl von „Abbrechen“ in jeder Phase beendet werden • Phase 6: Nachversuch •...
-
Seite 23: Reinigen Des Innenbehälters
Messung-Untermenü und der nächste Versuch kann gestartet werden. HINWEIS: Da das Kalorimeter C 1 (alle internen Teile) bei einer ersten Messung noch nicht auf Arbeitstemperatur ist, kann das Er- gebnis einer ersten Messung signifikant von den Folgemes- sungen einer Versuchsreihe abweichen. -
Seite 24: Verwendung Einer Waage
Verwendung einer Waage Über Einstellungen " Zubehör kann die Verwendung einer Waage ausgewählt werden. Ist diese Option aktiviert, wird das an der Waage angezeigte Gewicht automatisch an das ausgewählte Gewichts-Eingabefeld übertragen. Abhängig vom Waagentyp muss unter Umständen diese Funktion an der Waage aktiviert werden oder die Übertragen-Taste gedrückt werden. -
Seite 25: Abbrechen Einer Messung
Abbrechen einer Messung Eine laufende Messung kann zu jedem Zeitpunkt abgebrochen werden. Unmittelbar nach der Zündung wartet jedoch das System noch 1 Minute mit dem Entleeren, da sonst die Gefahr besteht, dass die Probe noch nicht vollständig verbrannt ist. Nach Bestätigen des Abbruchs entleert sich das System automatisch und bringt es in einen sicheren Zustand, in dem das Kalorimeter geöffnet werden kann und man wieder zum Hauptmenü... -
Seite 26: Systemtest
Systemtest Funktionsüberprüfung des Systems. Verwenden Sie für den Systemtest ein bzw. zwei Benzoesäure- Tabletten. Alternativ kann aber auch beispielsweise eine entsprechende Menge Zucker oder ein Alternativbrennstoff verwendet werden. Der Systemtest wird dazu verwendet um die Funktionalität des Gesamtsystems zu testen. Hierzu werden sämtliche Schaltvorgänge durchgeführt, die auch bei einer normalen Messung stattfinden. -
Seite 27: Archiv Messungen: Editieren
Archiv Messungen: Editieren Durch anklicken des „EDIT“-Buttons in der Listenansicht erscheint ein weiterer Screen zur Auswahl des Editiermodus. Drucken: • Messungen können ausgewählt und gedruckt werden Löschen: • Messungen können ausgewählt und gelöscht werden Alles löschen: • Sämtliche Messungen werden gelöscht Durch Auswahl einer dieser Menüpunkte wird die Listenansicht erneut angezeigt und als Überschrift des Screens die aktive Editierfunktion angezeigt. -
Seite 28: Archiv Messungen: Alles Löschen
Archiv Messungen: Alles löschen Durch Anklicken des „OK“-Buttons erscheint folgender Dialog: Durch Bestätigen mit „OK“ werden alle Messungen gelöscht. Archiv Kalibrierungen Nach der Auswahl wird das entsprechende Archiv angezeigt. INFO: In jedem Kalibrierungs-Archiv können bis zu 15 Kalibrierungen gespeichert werden. Eine durchgeführte Kalibrierung wird automatisch dem entsprechenden Archiv hinzugefügt. -
Seite 29: Archiv Kalibrierungen: C-Wert Auswahl
Archiv Kalibrierungen: C-Wert Auswahl Durch Anklicken der einzelnen Kalibrierungen werden diese aus- gewählt und mit einem grünen Haken markiert. Durch nochmali- ges Anklicken wird die Auswahl rückgängig gemacht und der neue C-Wert (Mittelwert) unterhalb der Listenansichtdirekt angezeigt. Durch Anklicken des „OK“-Buttons erscheint folgender Benutzer- Hinweis: Durch Anklicken des „OK“-Buttons wird der neue Wert übernommen. -
Seite 30: Grundeinstellungen
Grundeinstellungen • C-Wert IB1; C-Wert IB2: C-Wert für den entsprechenden Innenbehälter • ID IB1; ID IB2: Kennnummer des entsprechenden Innenbehälters • Ref. Brennwert: Referenzbrennwert der Benzoesäure • Einwegtiegel: Brennwert des Einwegtiegels • Starttemperatur: Ändern des Betriebsmodus zwischen 22 °C und 30 °C •... -
Seite 31: Display/Keypad
Display/Keypad Der Benutzer kann auf diesem Menü • die Hintergrundfarbe des Displays auswählen und ändern. Als Hintergrundfarbe kann entweder weiß oder schwarz ausgewählt werden • die Tastentöne ein- und ausschalten • die Ansicht der Menüs zwischen animierter Ansicht und Listenansicht umstellen Invertierte Menü-Ansicht Farbpalette schwarz... -
Seite 32: Zubehör
Zubehör Auswahl des Zubehörs • Heizung: Verwendung der Heizung C 1.20 während der Messung • Einwegtiegel: ja/nein Gewichtseingabe des Einwegtiegels im Untermenü „Neue Messung“, kann manuell oder per Datenübertragung von der Waage erfolgen. • Drucker: Verwendung eines seriellen Druckers. Auswahlmöglichkeit zwischen: •... -
Seite 33: Dichtung Wechseln
Dichtung wechseln: Im Menu Wartung den Button „Dichtung wechseln“ betäti- gen, dazu muss Sauerstoffdruck am C 1 vorhanden sein Kolben (Pos. 38 III) mit Schraubendreher gegen den Uhrzeigersinn herausdrehen VI ( 8,0 x 2,5) O-Ring (Pos. 38 VI)entnehmen Neuen O-Ring (Pos. 38 VI) auf Kolben aufbringen... -
Seite 34: Benutzerinformationen: Speicher
Button „Archiv“ zu dem entsprechenden Archiv wechseln und alte bzw. ungenutzte Messungen oder Kalibrierungen löschen. Auswechseln von Verschleißteilen -Ventil Dichtung wechseln Verwenden Sie nur Original IKA Ersatzteile! ® (10,0 x 2,5) 1 Buchse (Pos. 33) mit beigelegtem Werkzeug SW11... -
Seite 35: Zünddraht Wechseln
Nut heraus gezogen. Jetzt kann er mit den Fingern entnommen werden. Hinweis: Reiben Sie den neuen O-Ring vor dem Einsetzen in die Nut mit O-Ringfett (O-Ringfett im Lieferumfang) ein. Das erleichtert das Verschließen des C 1 erheblich! Innenbehälter Pos. 15 O-Ring (48,0 x 2,0) 1x X-Ring ... -
Seite 36: Masseelektrode Wechseln
Folgen Sie den Anweisungen des Kalorimeters! Störungs- und Fehlerbehebung Das Kalorimetersystem C 1 wird bei der Fertigung strengen Qualitätskontrollen unterzogen. Sollten dennoch Fehlfunktionen auftreten, so finden Sie in dem folgenden Abschnitt für eine Reihe von Störungs- und Fehlersituationen die passenden Behebungsmaßnahmen. -
Seite 37: E02 Communication
E02 COMMUNICATION COMMUNICATION ALARM erscheint wenn keine interne Kommu- nikation zwischen der Soft- und Firmware hergestellt werden kann. E03 DRIFT ALARM Drift Alarm Temperatur-Drift Kriterium im Vorversuch bzw. Nachversuch wird nicht erfüllt. Überprüfen Sie die Rührfunktion. E04 MINTEMPDIFF Wenn 30 Sekunden nach einer Zündung kein Temperaturanstieg um 0,5 °C erfolgt, wird dieser Alarm angezeigt. -
Seite 38: E06 Emptywater
E06 EMPTYWATER Tritt auf, wenn der untere Wassersensor beim Entleeren des Systems nach 60 Sekunden noch immer Wasser erkennt. Mögliche Ursachen für dieses Problem sind: • der Ablassschlauch zum Ansaugen der Luft befindet sich im Wasser. Überprüfen Sie die Schlauchverlegung am Kühler (siehe Seite 8) •... -
Seite 39: E13 Heater
E13 HEATER Bei Verwendung der Heizung C 1.20 wird diese nicht erkannt. Die häufigste Ursache für dieses Problem ist eine während der laufenden Messung ausgeschaltete oder ausgesteckte Heizung. Überprüfen Sie die Kontaktierung der Heizung C 1.20. E16 MAXTEMPDIFF Temperaturerhöhung > = 10 °C erkannt. -
Seite 40: Instandhaltung
- Tragen Sie zum Reinigen des Gerätes Schutzhandschuhe. alle 2-3 Tage und legen Sie, je nach Verschmutzungsgrad, - Falls andere als die empfohlenen Reinigungs- oder Dekontami- die regelmäßigen Abstände zur Reinigung fest. nationsmethoden angewendet werden, fragen Sie bitte bei IKA ® nach. Reinigen der Verbrennungskammer:... -
Seite 41: Technische Daten
Technische Daten Tischnetzteil (extern) Bemessungsspannung/-frequenz 100–240 V AC 50/60 Hz Aufnahmeleistung max. 120 W Kalorimeter: Bemessungsspannung 24 V DC 5A Aufnahmeleistung max. 120 W Zul. Einschaltdauer 100 % Schutzart nach DIN EN 60529 IP 20 Schutzklasse Überspannungskategorie Verschmutzungsgrad Zul. Umgebungstemperatur 5 - 40 °C Zul. - Seite 44 -Werke GmbH & Co.KG ® Janke & Kunkel-Str. 10 D-79219 Staufen Tel. +49 7633 831-0 Fax +49 7633 831-98 sales@ika.de www.ika.com 20005031d...
