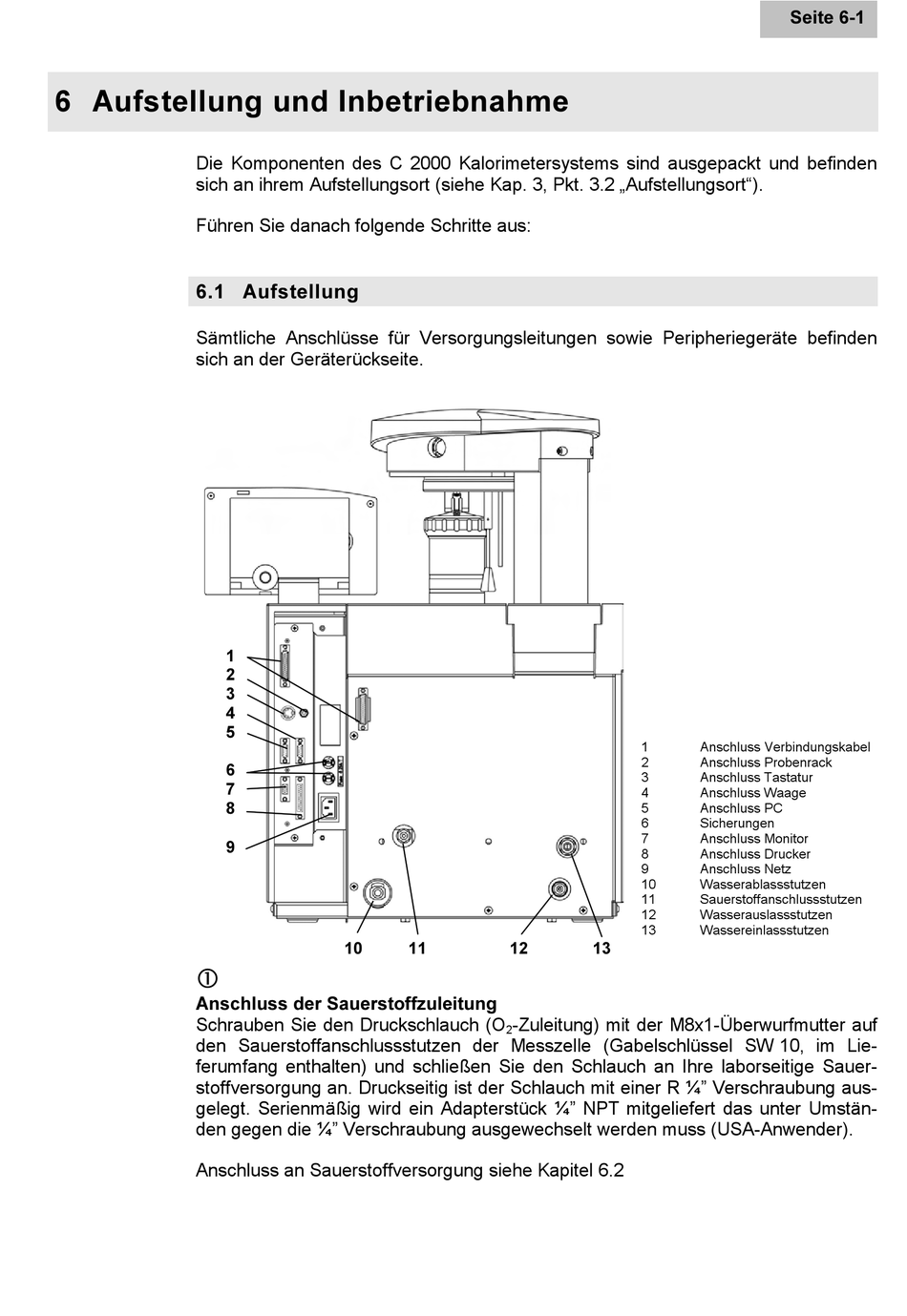

$XIVWHOOXQJ XQG ,QEHWULHEQDKPH
Die Komponenten des C 2000 Kalorimetersystems sind ausgepackt und befinden
sich an ihrem Aufstellungsort (siehe Kap. 3, Pkt. 3.2 „Aufstellungsort").
Führen Sie danach folgende Schritte aus:
$XIVWHOOXQJ
Sämtliche Anschlüsse für Versorgungsleitungen sowie Peripheriegeräte befinden
sich an der Geräterückseite.
c
$QVFKOXVV GHU 6DXHUVWRII]XOHLWXQJ
Schrauben Sie den Druckschlauch (O
den Sauerstoffanschlussstutzen der Messzelle (Gabelschlüssel SW 10, im Lie-
ferumfang enthalten) und schließen Sie den Schlauch an Ihre laborseitige Sauer-
stoffversorgung an. Druckseitig ist der Schlauch mit einer R ¼" Verschraubung aus-
gelegt. Serienmäßig wird ein Adapterstück ¼" NPT mitgeliefert das unter Umstän-
den gegen die ¼" Verschraubung ausgewechselt werden muss (USA-Anwender).
Anschluss an Sauerstoffversorgung siehe Kapitel 6.2
-Zuleitung) mit der M8x1-Überwurfmutter auf
2
1
Anschluss Verbindungskabel
2
Anschluss Probenrack
3
Anschluss Tastatur
4
Anschluss Waage
5
Anschluss PC
6
Sicherungen
7
Anschluss Monitor
8
Anschluss Drucker
9
Anschluss Netz
10
Wasserablassstutzen
11
Sauerstoffanschlussstutzen
12
Wasserauslassstutzen
13
Wassereinlassstutzen
6HLWH
