%HVFKUHLEXQJ GHU 6\VWHPNRPSRQHQWHQ
& EDVLF
& EDVLF
Das Controlpanel ist die Bedien- und Anzeigeeinheit für das System. Die Eingabe
der Kommandos und Versuchsparameter erfolgt im Dialogbetrieb über die Tastatur,
eine optische Anzeige erfolgt über das Display.
Während eines Versuches werden alle Phasen des Messablaufes gesteuert und
überwacht. Das Display zeigt die aktuellen Systemzustände und Versuchsdaten an.
Eventuelle Störungen werden als Textzeile angezeigt.
Die Versuchsergebnisse werden zusammen mit den Versuchsparametern abge-
speichert und auf Wunsch ausgedruckt.
Die Kommunikation mit externen Peripheriegeräten (z.B. Drucker, Analysenwaage,
Probenrack, PC, Tastatur) über Schnittstellen in der Elektronikeinheit wird ebenfalls
auf dem Display angezeigt.

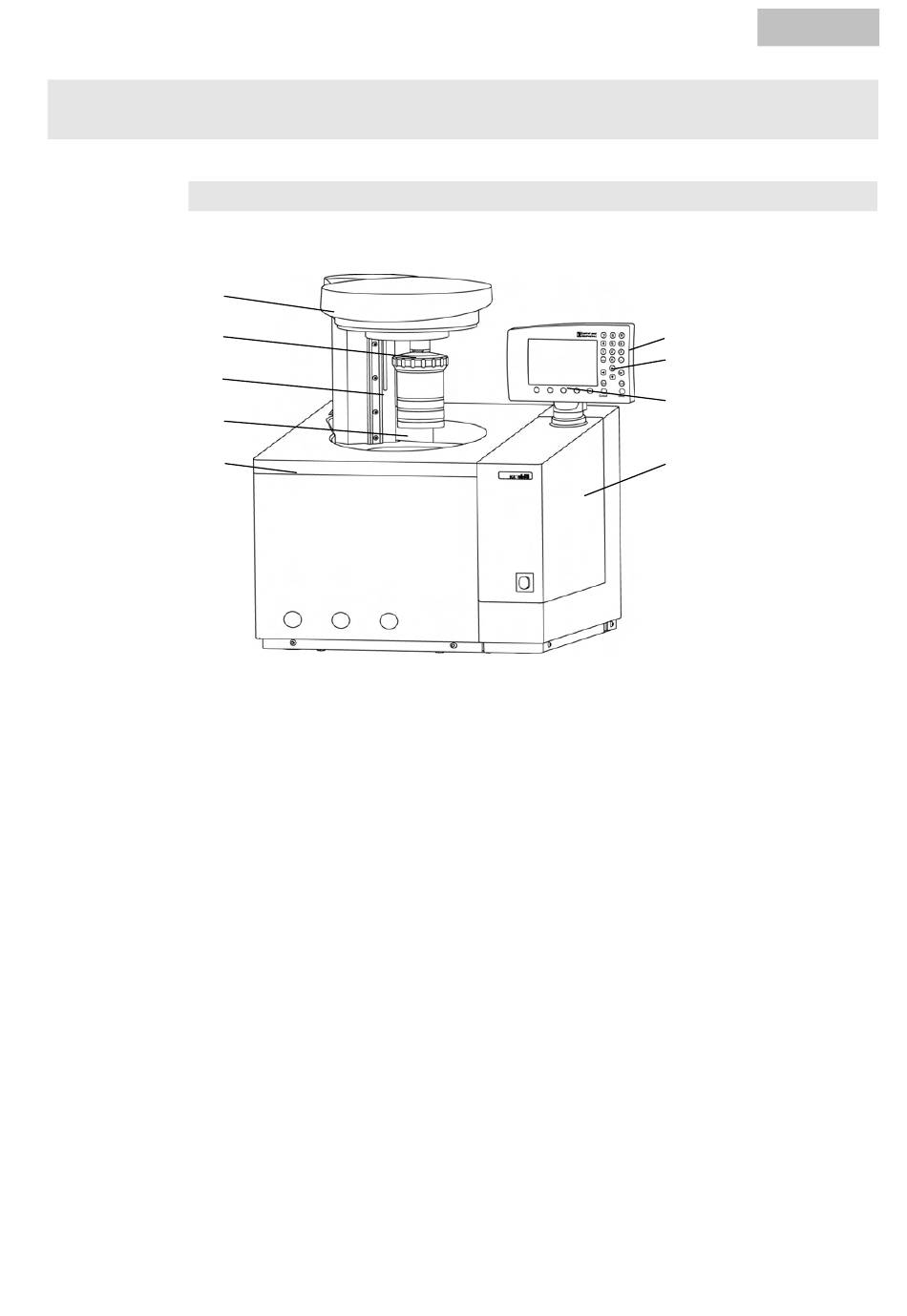

6HLWH
1
Controlpanel
2
Tastatur
3
Display
4
Elektronikeinheit
5
Messzelle
6
Temperaturfühler
7
Sauerstoff-Befüllvorrichtung
8
Aufschlussgefäß (Zubehör,
bitte separat bestellen)
9
Messzellendeckel
