7.1.4 Entrée compteur (diminution/augmentation)

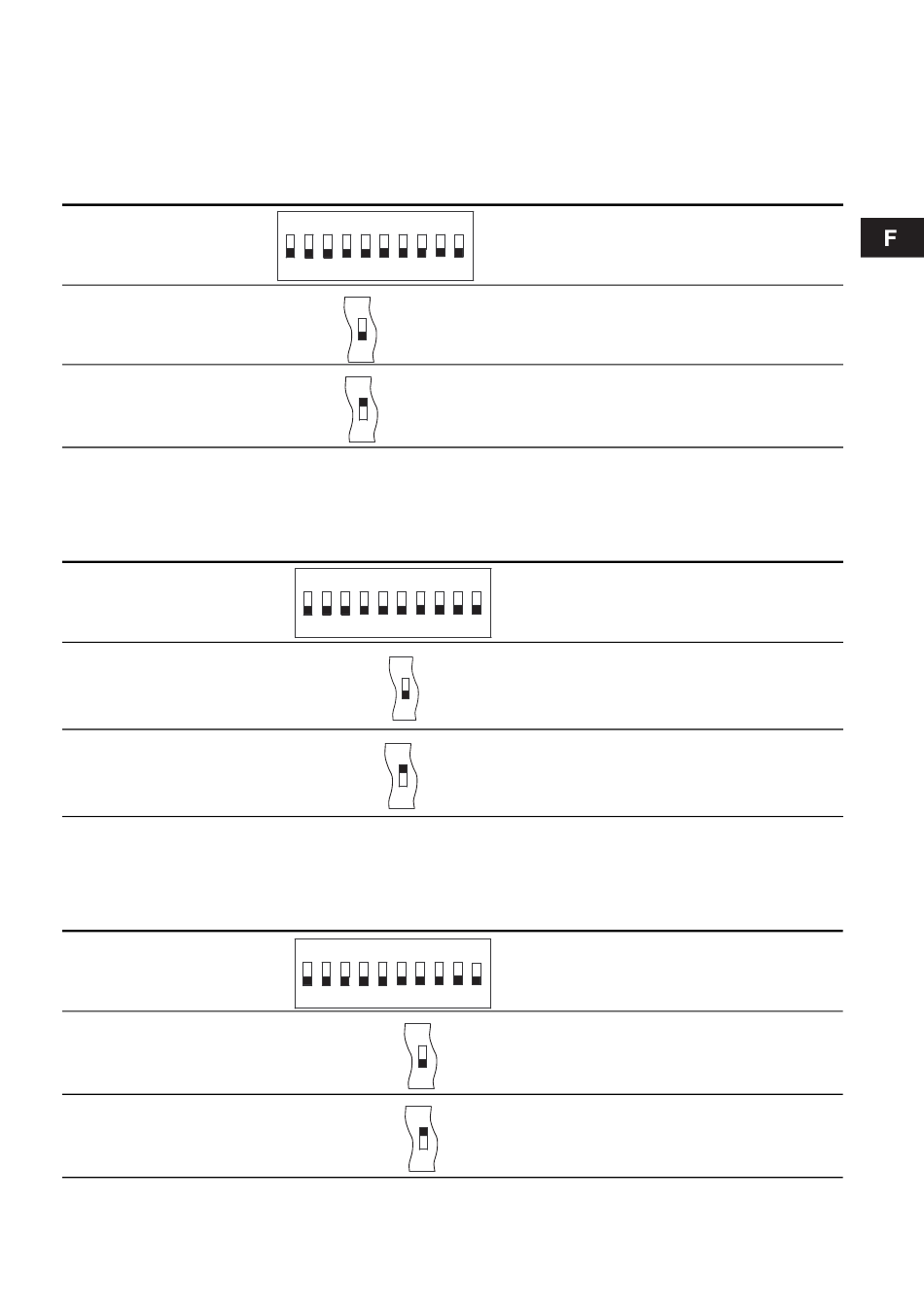

Le commutateur DIP 5 permet de régler dans quelle
mesure une alarme doit être émise lorsque la valeur
du compteur est supérieure ou inférieure à la limite
fixée.
Commutateur 5
7.1.5 Impulsions du compteur
Le commutateur DIP 6 permet de sélectionner dans
quelle mesure les impulsions du compteur doivent
être multipliées par 10 ou non lorsqu'elles sont
indiquées par les indicateurs lumineux de valeurs.
Commutateur 6
7.1.6 Limite 1 et limite 2
Le commutateur DIP 7 permet d'ajouter des limites 1
et 2 à l'entrée analogique et à l'entrée capteur de
température. Il n'est pas possible d'ajouter des
limites à l'entrée compteur.
Commutateur 7
ON DIP
1 2 3 4 5 6 7 8 9 10
5
5
ON DIP
1 2 3 4 5 6 7 8 9 10
6
6
ON DIP
1 2 3 4 5 6 7 8 9 10
7
7
Si l'option "augmentation" a été sélectionnée, les
indicateurs lumineux s'allument du bas vers le haut
au fur et à mesure que la valeur augmente.
Si l'option "diminution" a été sélectionnée, les
indicateurs lumineux s'allument du haut vers le bas
au fur et à mesure que la valeur diminue.
Description
Déclenche si la valeur mesurée diminue
(>= limite).
Déclenche si la valeur mesurée augmente
(<= limite).
Description
Valeur mesurée x 1
Valeur mesurée x 10
Description
Aucune limite 1 et limite 2
Appliquer la limite 1 et la limite 2
