7.1.7 GENIbus adresi
IO 112'nin GENIbus adresi 8, 9 ve 10. DIP
şalterleriyle ayarlanabilir. "Veri yolu yapılandırması,
ID 46" seçilmişse, adres otomatik olarak örneğin
MP 204 tarafından ayarlanır.
Şalterler 8, 9 ve 10
GENIbus
7.2 Potansiyometre
Potansiyometre aşağıdaki limitleri ayarlamak için
kullanılır:
Analog giriş ve sıcaklık sensörü girişi
• Alarm limiti
• Limit 1
• Limit 2.
Sayaç girişi
• Alarm limiti.
Not: Sayaç girişi için limit 1 ve 2 uygulanamaz.

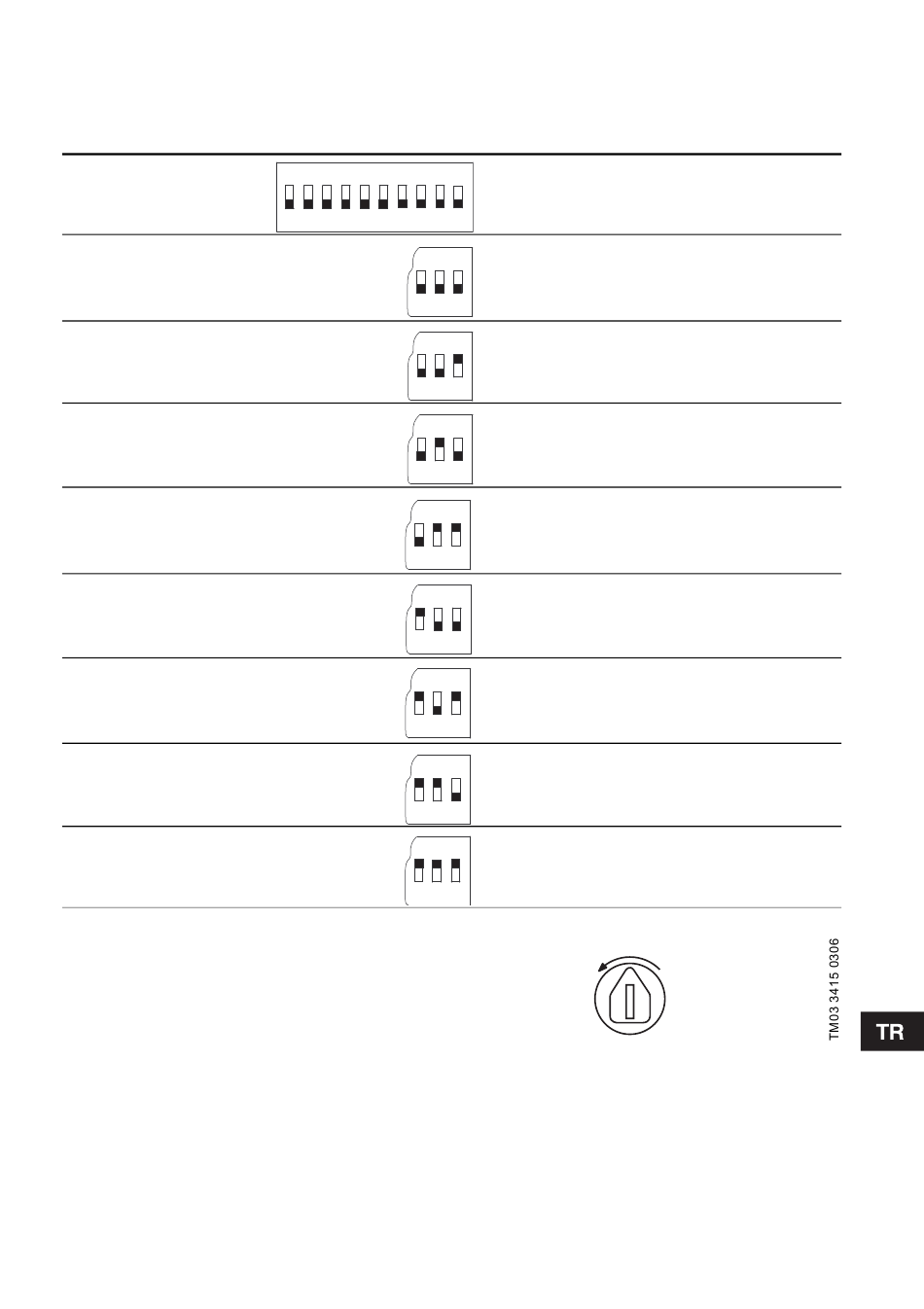

ON DIP
1 2 3 4 5 6 7 8 9 10
DIP
8 9 10
DIP
8 9 10
DIP
8 9 10
DIP
8 9 10
DIP
8 9 10
DIP
8 9 10
DIP
8 9 10
DIP
8 9 10
Açıklama
PC Aygıtı, ID 46 ile veri yolu yapılandırması.
GENIbus adresi = ID 48 (ünite No 1)
GENIbus adresi = ID 49 (ünite No 2)
GENIbus adresi = ID 50 (ünite No 3)
GENIbus adresi = ID 51 (ünite No 4)
GENIbus adresi = ID 52 (ünite No 5)
GENIbus adresi = ID 53 (ünite No 6)
GENIbus adresi = ID 54 (ünite No 7)
Şekil 6 Potansiyometre
Bir giriş (AI, PT ya da CNT) seçildiğinde, seçilen
girişin gösterge ışığı yanar.
Potansiyometre ile limitin ayarlanmasından 5 saniye
sonra, ayar kaydedilir ve gösterge ışığı söner.
Potansiyometre ile limitler sadece önceden
belirlenmiş altı değerden birisine ayarlanabilir.
