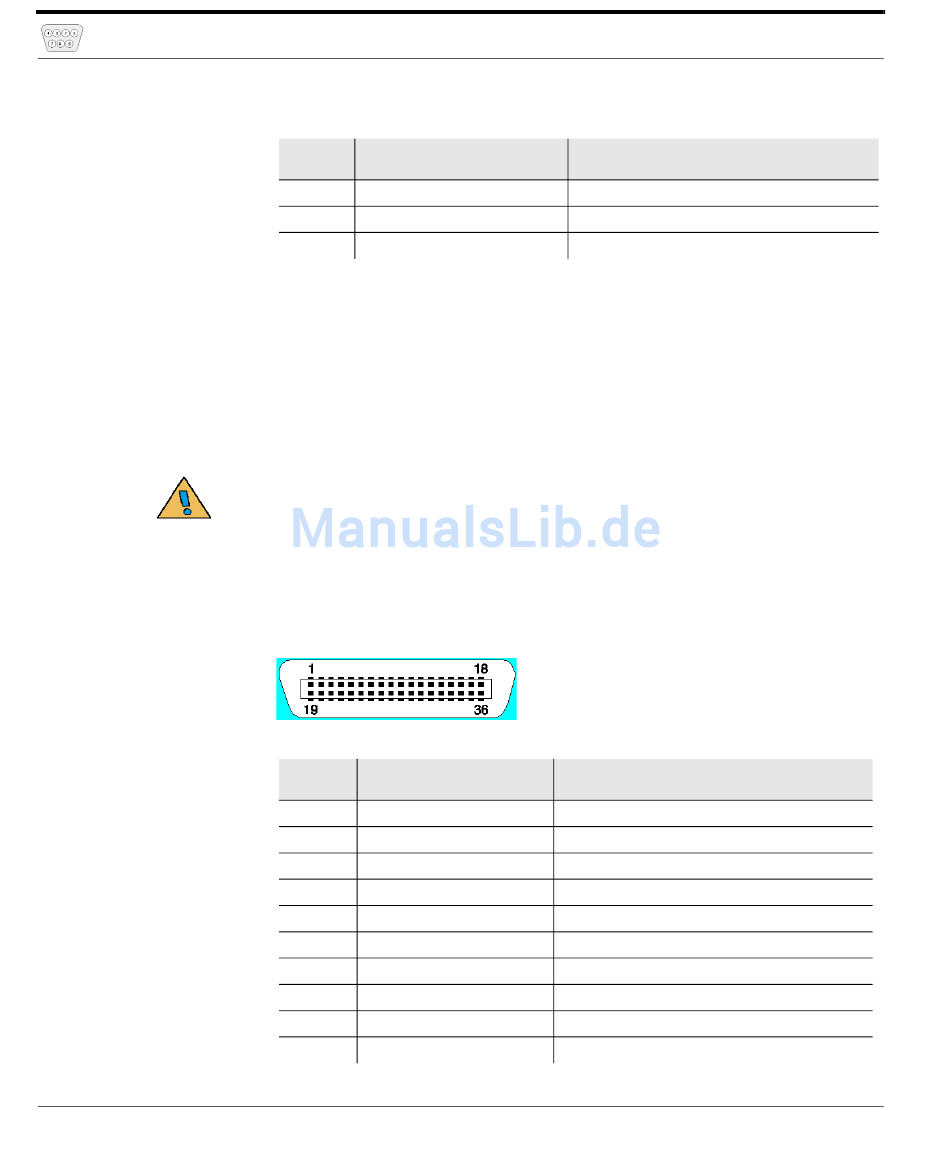

Pinbelegung der Centronics Schnittstelle 36 polig

B.6 Pinbelegung der Centronics Schnittstelle 36
polig
B-4
Pin Belegung
7 RTS
8 CTS
9 RI
Die Centronics Schnittstelle des Printservers ist ausgelegt für
Drucker, die IEEE 1284 konform im ''kompatiblen Modus'', im
Nibble Modus, oder im ECP-Modus arbeiten. Bei Druckern, die
eine normabweichende Centronics Schnittstelle haben, wird für
das fehlerfreie Funktionieren des Printservers keine Garantie
übernommen. Wenden Sie sich ggf. an Ihren Druckerhersteller.
Pin Belegung
1 nStrobe
2 Data 1 (Least Significant Bit)
3 Data 2
4 Data 3
5 Data 4
6 Data 5
7 Data 6
8 Data 7
9 Data 8 (Most Significant Bit)
10 nAck
Ein- oder Ausgang
OUT
IN
IN
Ein- oder Ausgang
OUT
Bidirectional
Bidirectional
Bidirectional
Bidirectional
Bidirectional
Bidirectional
Bidirectional
Bidirectional
IN
