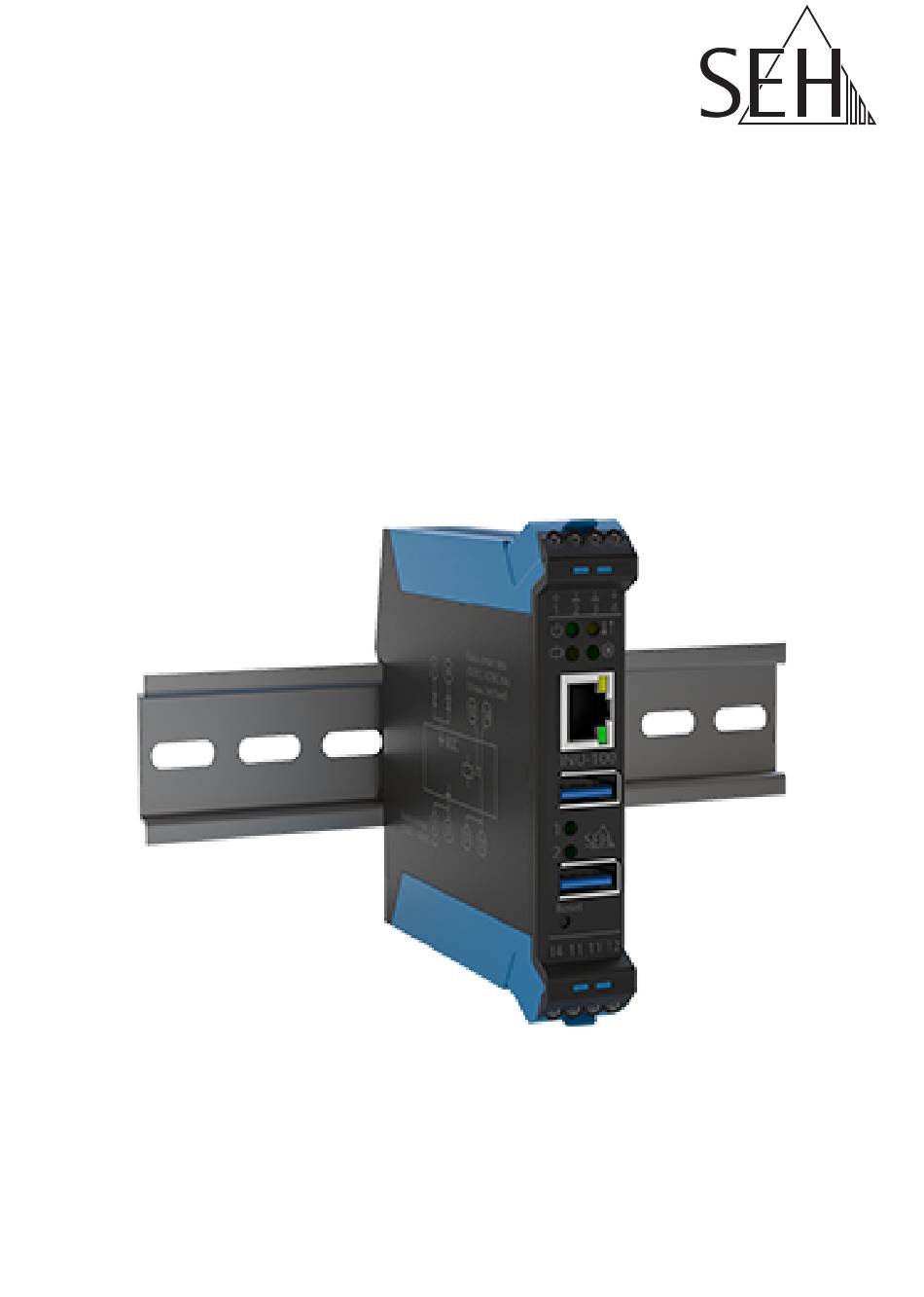

  • Seite 1 USB Deviceserver INU-100 Hardware Installation Guide MHAB-EB-INU100 Version: 1.6 | 2024-06...
  • Seite 2 Overview This 'Hardware Installation Guide' provides a description of the hardware installation of the INU-100. The initial setup is described in the 'Quick Installation Guide' . Table of contents 1. Do you need assistance? Contact us! Monday to Thursday 8:00 a.m. to 4:45 p.m. and Friday 8:00 a.m.
  • Seite 3 Überblick Dieser 'Hardware Installation Guide' beschreibt die Hardware- Installation des INU-100. Die Inbetriebnahme wird im 'Quick Installation Guide' erklärt. Inhaltsverzeichnis 18. Benötigen Sie Hilfe? Kontaktieren Sie uns! Montag–Donnerstag 8:00–16:45 Uhr Freitag 8:00–15:15 Uhr +49 (0)521 94226-44 support@seh.de www.seh.de...
  • Seite 4  Contents Scope of Supply ........2 Technical Data .
  • Seite 5 Guide description of the installation of the INU-100. (This document) Quick The Quick Installation Guide Installation provides a brief description of Guide the initial setup of the INU-100. microSD Inserted into microSD card card reader. Hardware Installation Guide [en]...
  • Seite 6  Technical Data Device Overview power connectors activity LED power LED status LED network connector relay LED USB ports USB port LEDs relay reset button connectors micro SD card reader snap lock [en] Hardware Installation Guide...
  • Seite 7 Properties Values Network connection logical: IEEE 802.3 (1000BaseT, 100BaseTX and 10BaseT) physical: 1 × RJ-45 Device connection - 2 × USB 3.0 SuperSpeed - 1 × microSD card reader Operating - ambient temperature: 5–40 °C Environment - relative humidity: 20–80 % Dimensions &...
  • Seite 8 Connectors normally normally closed open power supply 1 power supply 2 (You can find this circuit diagram on the INU server's side.) Power supply The INU server can be supplied via 2 power sources. One power source takes over the supply. A second power source can be connected as an additional redundant power supply if required.
  • Seite 9 Relay You can use the INU server's relay for various purposes in your environment. For more information see the INU User Manual; available at: http://www.seh-technology.com/services/ downloads/industrial/inu-100.html Type potential-free changeover switch Contact data: switching voltage: max. 60 V DC or 42 V AC switching current: max.
  • Seite 10 Cable IEC: 400 V / 0.2–2.5mm² 300 V / 10 A / AWG 26–AWG 12 Required stripping: approx. 7 mm Insertion: stripped end with or without end terminals Fuse none Type Plate The type plate gives important product information, such as hardware and certification information as well as the serial number.
  • Seite 11  LED Display The LEDs of the INU server provide information about its status. Action Color Description Power permanently – INU server is off. permanently green INU server is on. Activity blinks at yellow Indicates the exchange irregular of network data packets. intervals Status blinks 3...
  • Seite 12 Action Color Description Relay permanently – Default state (normally open is open). permanently yellow Switched (normally open is closed). Important: When the device starts up, the behavior of the LEDs differs from this description. [en] Hardware Installation Guide...
  • Seite 13  Safety Regulations INU servers are network devices for use in industrial environments. The INU-100 is designed for the integration of USB devices into TCP/IP networks. Important: Before starting the installation and the initial setup procedure as well during the operation of the INU server, please note the following safety regulations.
  • Seite 14 device must not be longer than 3 m. • The maximum load for the relay contacts is 60 V for DC / 42 V for AC and a current of max. 3 A. • Choose cables with a suitable wire cross-section for the connection to power supply and relay.
  • Seite 15  Hardware Installation Install the INU-100 on a top-hat rail (DIN rail according to DIN EN 60715, 35 mm wide). You can directly connect up to two USB devices to the INU-100. In addition, you can connect a load to the relay.
  • Seite 16 2. Connect the power supply/supplies (5) of your server rack to the INU-100: 3. (Optional) Connect an electrical load to the INU server's relay (6): [en] Hardware Installation Guide...
  • Seite 17 4. Connect the network cable (RJ-45) to the INU server. 5. Connect the USB devices to the USB ports of the INU server: Important: Upon delivery, the microSD card is already inserted into the microSD card reader and ready for use (installation or formatting are not required).
  • Seite 18 Combination with Associated Products You can combine the INU server with additional SEH Computertechnik GmbH products to ideally adapt the use of your devices to your environment! Industrial Solution 'IH-304 USB Hub' The industrial solution IH-304 is a USB hub with four USB 3.0 ports.
  • Seite 19 Industrial Solutions 'Top-Hat Rail Power Supplies' All Industrial Solutions are mounted on a top-hat rail in a control cabinet. The USB Deviceserver INU-100 and the USB Hub IH-304 are to be connected to a power supply. You either use your existing power supply or—if there is none or no vacancy—you can buy a new one.
  • Seite 20  After the Hardware Installation As soon as the hardware has been installed, the INU server can be set up for operation. All information on how to do this you will find in the enclosed document 'Quick Installation Guide' . [en] Hardware Installation Guide...
  • Seite 21  Inhaltsverzeichnis Lieferumfang ........19 Technische Daten .
  • Seite 22  Lieferumfang Bitte überprüfen Sie den Packungsinhalt auf Vollständigkeit, bevor Sie die Installation beginnen: INU-Server USB Deviceserver 'INU-100' Hardware Hardware Installation Installation Guide beinhaltet eine kurze Guide Beschreibung der Installation des INU-100. (Dieses Dokument) Quick Der Quick Installation Guide Installation...
  • Seite 23  Technische Daten Geräte-Übersicht Stromanschlüsse Activity LED Power-LED Status-LED Netzwerk Relais-LED anschluss USB-Ports USB-Port-LEDs Relais- kontakte Reset-Taster mircoSD- Card- Schnapp- Reader verbinder Hardware Installation Guide [de]...
  • Seite 24 Eigenschaften Werte Netzwerkanschluss Logisch: IEEE 802.3 (1000BaseT, 100BaseTX und 10BaseT) Physisch: 1 × RJ-45 Geräteanschluss - 2 × USB 3.0 SuperSpeed - 1 × microSD-Card-Reader Betriebsumgebung - Umgebungstemperatur: 5–40 °C - Relative Luftfeuchtigkeit: 20–80 % Abmessungen & Gewicht 114 mm 22,5 mm 150 g [de]...
  • Seite 25 Anschlüsse Öffner Schließer Strom- versorgung 1 Stromversorgung 2 (Den Schaltplan finden Sie auch auf der Seite des INU-Servers.) Stromversorgung Der INU-Server kann über 2 Spannungsquellen versorgt werden. Eine Stromquelle übernimt die Versorgung. Eine zweite Spannungsquelle kann bei Bedarf zusätzlich als redundante Versorgung angeschlossen werden.
  • Seite 26 USB-Ports Relais Das Relais des INU-Servers kann für verschiedenste Zwecke in Ihrer Umgebung genutzt werden. Weitere Informationen finden Sie in der INU-Benutzerdokumentation; verfügbar unter: http://www.seh-technology.com/de/ service/downloads/industrial/inu-100.html potentialfreier Umschalter Kontaktdaten Schaltspannung: maximal 60 V Gleichspannung oder 42 V Wechselspannung Schaltstrom: maximal 3 A...
  • Seite 27 Kabel IEC: 400 V / 0,2–2,5mm² 300 V / 10 A / AWG 26–AWG 12 erforderliche Abisolierung: ca. 7 mm Einführung: Litze mit oder ohne Ader- Endhülse Sicherung keine Typenschild Auf dem Typenschild finden Sie wichtige Angaben zu Ihrem Produkt, wie z.B. Informationen zur Hardware und zu Zertifizierungen sowie die Seriennummer.
  • Seite 28  LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des INU-Servers ermittelt werden. Aktion Farbe Beschreibung Power Dauer- – INU-Server ist ausgeschaltet. Dauer-An grün INU-Server ist eingeschaltet. Activity unregel- gelb Signalisiert den Austausch mäßiges von Netzwerk- Blinken Datenpaketen. Status Dauer- –...
  • Seite 29 Aktion Farbe Beschreibung Relais Dauer- – Ruhestellung (Öffner geschlossen). Dauer-An gelb Arbeitszustand (Schließer geschlossen). Wichtig: Während des Einschaltvorgangs weicht das LED- Leuchtverhalten von der Beschreibung ab. Hardware Installation Guide [de]...
  • Seite 30  Sicherheitsvorschriften INU-Server sind Netzwerkgeräte für den Gebrauch in Industrieumgebungen. Der INU-100 dient dem Einbinden von USB-Geräten in TCP/IP-Netzwerken. Wichtig: Beachten Sie vor der Installation und Inbetriebnahme sowie beim Betrieb des INU- Servers die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu...
  • Seite 31 im selben Schaltschrank installiert sein. • Das Niederspannungskabel zwischen dem Netzteil und dem Gerät darf maximal 3 m lang sein. • Die Relaiskontakte dürfen mit maximal 60 V Gleichspan- nung / 42 V Wechselspannung und einem Strom von ma- ximal 3 A belastet werden. •...
  • Seite 32  Hardware-Installation Der INU-100 wird auf eine Hutschiene (Tragschiene gemäß DIN EN 60715, 35 mm breit) installiert. Bis zu zwei USB-Geräte können direkt am INU-100 angeschlossen werden. Zudem lässt sich ein Verbraucher am Relais anschließen. Netzwerk Strom 1 Strom 2...
  • Seite 33 2. Schließen Sie die Stromversorgung(en) (22) Ihres Ser- verschranks an den INU-100 an: 3. (Optional) Schließen Sie einen Verbraucher an das Relais (23) des INU-Servers an: Hardware Installation Guide [de]...
  • Seite 34 4. Verbinden Sie das Netzwerkkabel (RJ-45) mit dem INU- Server: 5. Schließen Sie die USB-Geräte an die USB-Ports des INU- Servers an: Wichtig: Die microSD-Karte befindet sich bei Auslieferung bereits im microSD-Card-Reader und ist betriebsbereit (kein Anschließen oder Formatieren erforderlich). [de] Hardware Installation Guide...
  • Seite 35 Kombination mit ergänzenden Produkten Sie können den INU-Server mit weiteren Produkten von SEH Computertechnik kombinieren, um den Einsatz Ihrer Produkte optimal an Ihre Umgebung anzupassen! Industrielösung 'IH-304 USB Hub' Die Industrielösung IH-304 ist ein USB-Hub mit vier USB 3.0- Schnittstellen. Wenn er an den INU-Server angeschlossen wird, können am INU-Server pro USB-Port bis zu vier USB-...
  • Seite 36 Industrielösung 'Hutschienen-Netzteile' Alle Industrie-Lösungen werden im Schaltschrank auf der Hutschiene montiert. Der USB Deviceserver INU-100 und der IH-304 sind eine Stromversorgung anzuschließen. Entweder nutzen Sie Ihre vorhandene Stromversorgung oder – sollte keine vorhanden oder frei verfügbar sein – Sie beschaffen ein neues Netzteil.
  • Seite 37  Nach der Hardware-Installation Sobald die Hardware-Installation durchgeführt ist, kann der INU-Server in Betrieb genommen werden. Alle Informationen dazu finden Sie im beigelegten Dokument 'Quick Installation Guide' . Hardware Installation Guide [de]...
  • Seite 38  Regulatory Compliance Information EC – Declaration of Conformity Manufacturer's name and address: SEH Computertechnik GmbH Suedring 11, 33647 Bielefeld, Germany Phone: +49 (0)521 94226-0 Herewith SEH Computertechnik GmbH declares that USB Deviceserver Product: INU-100 Type designation: Serial no.: 287 yyyy mm nnnnn (yyyy = year, mm = month, nnnnn = seq.
  • Seite 39 Bielefeld, September 27, 2022 Dipl.-Ing. Rainer Ellerbrake, General Manager Important: The latest version of the EC declaration of conformity can be downloaded from the website of SEH Computertechnik GmbH: http://www.seh-technology.com/ services/ce-notifications.html...
  • Seite 40 UK – Declaration of Conformity Representative´s Address: SEH Technology UK Ltd. Ray Bridges The Sussex Innovation Centre, Science Park Square, Falmer, Brighton, Great Britain, BN1 9SB Phone: +44 (0)1273-2346-81 Herewith we declare that USB Deviceserver Product: INU-100 Type designation: Serial no.: 287 yyyy mm nnnnn (yyyy = year, mm = month, nnnnn = seq.
  • Seite 41 To meet the above specifications, the user has to comply with all instructions defined in the enclosed manual Hardware Installation Guide. Brighton, September 21, 2022 Ray Bridges Important: The latest version of the UK declaration of conformity can be downloaded from the website of SEH Computertechnik GmbH: http://www.seh-technology.com/ services/ce-notifications.html...
  • Seite 42 Federal Communication Commission (FCC) Notice The user has to comply with all instructions defined in this manual. It is not allowed to do product modifications not expressly approved by SEH. NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
  • Seite 43 Recycling notes according to the Electric and Electronic Equipment Act as well as the European directive ’WEEE’. Dispose of the device separately at the end of its life cycle. Do not dispose of the product together with your domestic waste. You can return the device free of charge to your local collection point.
  • Seite 44 Downloads: http://www.seh-technology.com/services/downloads.html © 2024 SEH Computertechnik GmbH All trademarks, registered trademarks, logos and product names are property of their respective owners. The contents of this document are subject to change without notification. This product uses 'Open Source Software' . For further information, please contact http://www.seh.de.
