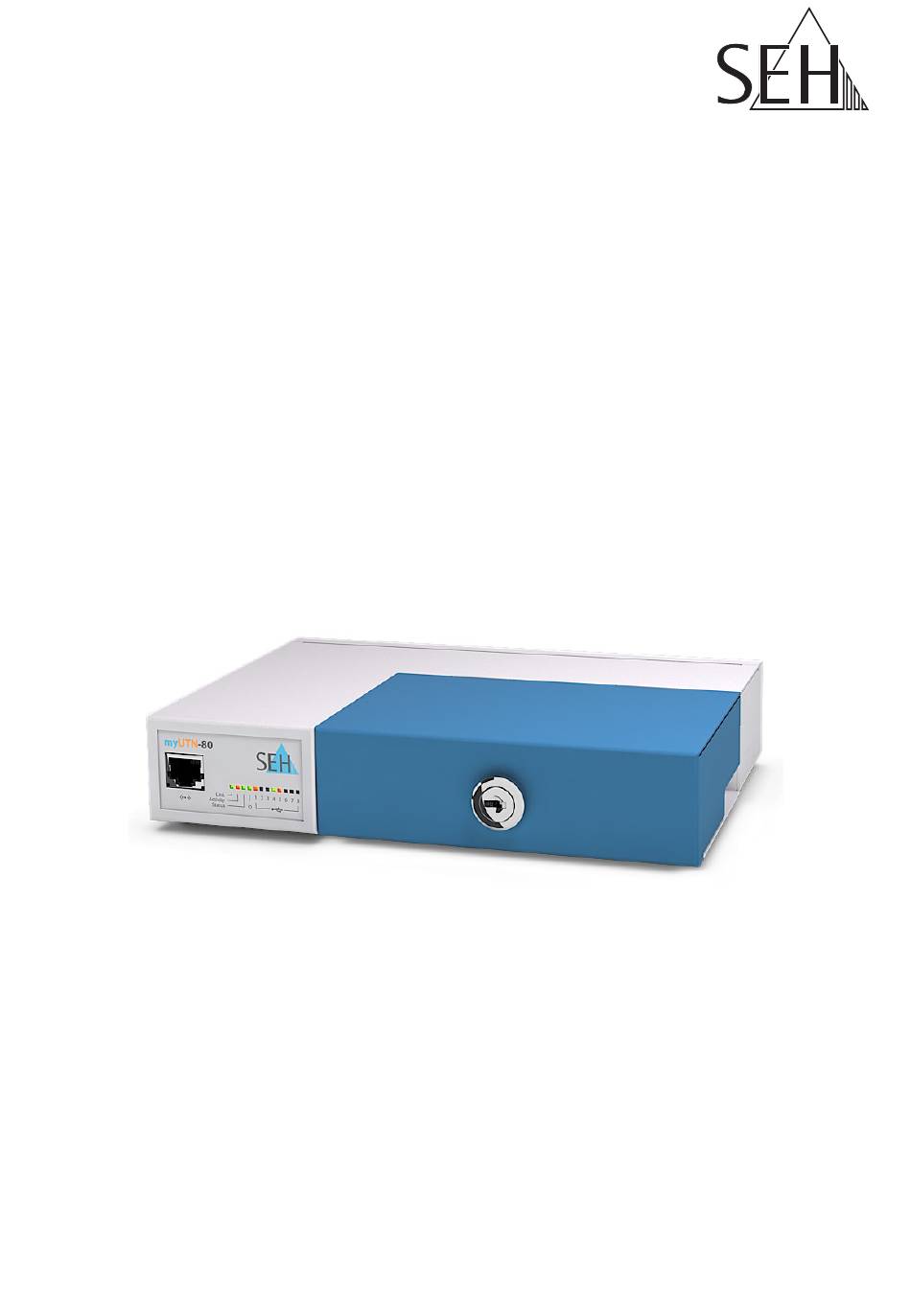

- Seite 1 USB Dongleserver myUTN-80 Quick Installation Guide MHAB-QI-myUTN80 Version: 5.1 | 2018-11...
- Seite 3 Overview This 'Quick Installation Guide' describes the hardware installation and initial setup of the myUTN-80. Table of contents Do you need assistance? Contact us! Monday to Thursday 8:00 a.m. to 4:45 p.m. and Friday 8:00 a.m. to 3:15 p.m. (CET) +49 (0)521 94226-44 support@seh.de...
-
Seite 5: Inhaltsverzeichnis
Getting Started: SEH UTN Manager ........10... -
Seite 6: General Information
The software tool 'SEH UTN Manager' handles the access to the USB dongles. The SEH UTN Manager is installed on all clients that are intended to access a USB dongle in the network. The SEH UTN Manager shows the availability of all UTN servers in the network and establishes a connection between the client and the USB port including the connected USB dongle. -
Seite 7: Accessories
Accessories Value-adding accessories for your myUTN-80 are optionally available from SEH. myUTN-80 plus The 'myUTN-80 Service package' extends the plus Service Package manufacturer's guarantee of your myUTN-80 from 36 to 60 months. In addition, you will receive quickly and easily an advance replacement device... -
Seite 8: Technical Data
Technical Data connector for the included power pack (at the rear side) network connector (RJ-45) USB ports 1–8 reset button link LED power LED (green) (yellow) LED for the USB ports 1–8 status LED activity LED (green/orange) (green) (yellow) Properties Values Network connection logical:... -
Seite 9: Led Display
LED Display The LEDs of the UTN server provide information about its status. Action Color Description Link permanently green There is a connection to the network. permanently – There is no connection to the network. Activity flashing at yellow Indicates the exchange of network irregular data packets. -
Seite 10: Type Plate
The serial number contains the production date: nnn YYYY MM nnnnn. This information helps you e.g. during maintenance and is needed for support requests as well as for the ’myUTN-80 Serviceplus Package’ [en] Quick Installation Guide... -
Seite 11: Safety Regulations
Safety Regulations UTN servers are network devices for use in office environments. The myUTN-80 is designed for the integration of USB dongles into TCP/IP networks. Important: Before starting the installation and the initial setup procedure as well during the operation of the UTN server, note the following safety regulations. -
Seite 12: Hardware Installation
Hardware Installation You can directly connect up to eight USB dongles to the myUTN-80. clients with software tool 'SEH UTN Manager' USB 2.0 network myUTN-80 USB dongles 1. Connect the USB dongle to a USB port of the UTN server. -
Seite 13: Software Installation
The complete version has a graphical user interface and offers additional features. A detailed description can be found in the myUTN User Manual. The SEH UTN Manager is installed on all clients that are intended to access a USB dongle in the network. Different installation files are available, depending on the operating system. -
Seite 14: Getting Started: Seh Utn Manager
Getting Started: SEH UTN Manager After the SEH UTN Manager is started, the network will be scanned for connected UTN servers. The network range to be scanned is freely definable. All UTN servers found will be shown in the 'network list' together with the connected USB dongles. -
Seite 15: Starting The Seh Utn Manager
Starting the SEH UTN Manager Windows Start the SEH UTN Manager on your client via the Windows start menu. (Start All apps SEH Computertechnik GmbH SEH UTN Manager) To start the program, double-click the 'SEH UTN Manager.app' file. -
Seite 16: Assigning An Ip Address To The Utn Server
Assigning an IP Address to the UTN Server Once the UTN server is connected to the network, it checks whether an IP address can be obtained from the boot protocols BOOTP or DHCP. If this is not the case, the UTN server assigns itself an IP address via Zeroconf from the address range reserved for Zeroconf (169.254.0.0/16). -
Seite 17: Adding The Utn Server To The Selection List
You can extend the search for UTN servers to any network range. To do this, change the search parameters for the net- work scan. Windows: Via Program – Options. Mac: Via SEH UTN Manager – Preferences. Quick Installation Guide [en]... -
Seite 18: Connecting The Usb Dongle To The Client
Connecting the USB Dongle to the Client To use a USB dongle, a connection is established between the client and the USB port of the UTN server to which the USB dongle is connected. All provisions (driver installation, etc.) necessary to operate the USB dongle locally (i.e. -
Seite 19: Configuring The Utn Server
Configuring the UTN Server The UTN server can be configured and monitored via the ‘myUTN Control Center‘ . The myUTN Control Center is stored in the UTN server and can be launched by means of a browser (Microsoft Edge, Firefox, Safari). 1. -
Seite 20: Locking The Utn Server

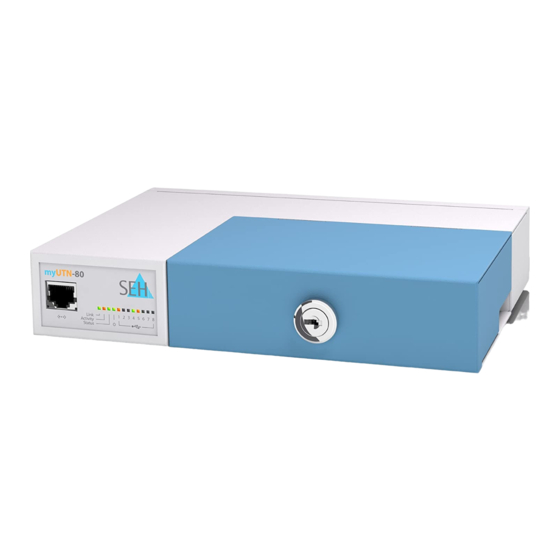

Locking the UTN Server The myUTN-80 has a lockable lid. With it, you can protect the USB dongles. To close the Dongleserver, insert the two straps of the lid into the notches of the housing. The key for the lock is delivered with the myUTN-80... - Seite 21 Quick Installation Guide [en]...
- Seite 22 Software-Installation ..........26 Erste Schritte mit dem SEH UTN Manager ......27 SEH UTN Manager starten....................28...
-
Seite 23: Allgemeine Information
USB-Ports des myUTN-80 angeschlossen. Die Zugriffsverteilung der USB- Dongles erfolgt über das Software-Tool 'SEH UTN Manager' . Der SEH UTN Manager wird auf allen Clients installiert, die auf einen im Netzwerk bereitgestellten USB-Dongle zugreifen sollen. Der SEH UTN Manager zeigt die Verfügbarkeit aller im Netzwerk eingebundenen UTN-Server an und stellt die Verbindung zwischen Client und USB-Port inklusive dem daran angeschlossenen USB-Dongle her. -
Seite 24: Optionales Zubehör
Optionales Zubehör Als praktische Ergänzung zu Ihrem myUTN-80 bietet SEH optional erhältliches Zubehör an. myUTN-80 plus Das 'myUTN-80 Service -Paket' verlängert die plus Service -Paket Herstellergarantie Ihres myUTN-80 von 36 auf 60 Monate. Zudem erhalten Sie im Falle eines Defektes bequem und schnell ein Vorab- Austausch-Gerät. -
Seite 25: Technische Daten
Technische Daten Anschluss für die Stromversorgung über das mitgelieferte Netzteil (auf der Rückseite) Netzwerkanschluss (RJ-45) USB-Ports 1–8 Reset-Taster Link-LED Power-LED (grün) (gelb) LED für die USB-Ports 1–8 Status-LED Activity-LED (grün/orange) (grün) (gelb) Eigenschaften Werte Netzwerkanschluss Logisch: IEEE 802.3 (10BaseT und 100BaseTX) Physisch: 1 ×... -
Seite 26: Led-Anzeige
LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des UTN- Servers ermittelt werden. Aktion Farbe Beschreibung Link Dauer-An grün Eine Verbindung zum Netzwerk ist vorhanden. Dauer-Aus – Es besteht keine Verbindung zum Netzwerk. Activity unregel- gelb Signalisiert den Austausch von mäßiges Netzwerk-Datenpaketen. -
Seite 27: Typenschild
Informationen zur Hardware und zu Zertifizierungen sowie die Seriennummer. Die Seriennummer enthält das Produktionsdatum: nnn YYYY MM nnnnn. Diese Angaben helfen Ihnen z.B. bei der Wartung und Sie benötigen sie für Support-Anfragen sowie für das ’myUTN-80 Serviceplus-Paket’ Quick Installation Guide [de]... -
Seite 28: Sicherheitsvorschriften
Sicherheitsvorschriften UTN-Server sind Netzwerkgeräte für den Gebrauch in Büroumgebungen. Der myUTN-80 dient dem Einbinden von USB-Dongles in TCP/IP-Netzwerken. Wichtig: Beachten Sie vor Inbetriebnahme und beim Betrieb des UTN-Servers die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu vermeiden. -
Seite 29: Hardware-Installation
Hardware-Installation Am myUTN-80 können bis zu acht USB-Dongles direkt angeschlossen werden. Clients mit Software-Tool 'SEH UTN Manager' USB 2.0 Netzwerk myUTN-80 USB-Dongles 1. Stecken Sie den USB-Dongle an einen USB-Port des UTN-Servers. Wichtig: Bei Bedarf können USB-Dongle und UTN-Server via USB- Kabel verbunden werden. -
Seite 30: Software-Installation
Die vollständige Variante verfügt über eine grafische Bedienoberfläche und bietet zusätzliche Funktionen. Detaillierte Beschreibungen finden Sie in der myUTN-Benutzerdokumentation. Der SEH UTN Manager wird auf allen Clients installiert, die auf einen im Netzwerk bereitgestellten USB-Dongle zugreifen sollen. Je nach Betriebssystem sind verschiedene Installationsdateien verfügbar. -
Seite 31: Erste Schritte Mit Dem Seh Utn Manager
Erste Schritte mit dem SEH UTN Manager Nach dem Start des SEH UTN Managers wird das Netzwerk nach angeschlossenen UTN-Servern gescannt. Der zu scannende Netzwerkbereich ist frei definierbar. Nach dem Scannen des Netzwerks werden alle gefundenen UTN-Server und deren angeschlossene USB-Dongles in der 'Netzwerkliste' angezeigt. Die benötigten UTN-Server werden ausgewählt und der 'Auswahlliste' hinzugefügt. -
Seite 32: Seh Utn Manager Starten
SEH UTN Manager starten Windows Starten Sie auf Ihrem Client den SEH UTN Manager über das Windows- Startmenü. (Start Alle Apps SEH Computertechnik GmbH SEH UTN Manager) Zum Starten des Programms doppelklicken Sie auf die Datei 'SEH UTN Manager.app' . -
Seite 33: Utn-Server Eine Ip-Adresse Zuweisen
UTN-Server eine IP-Adresse zuweisen Nachdem der UTN-Server an das Netzwerk angeschlossen ist, überprüft der UTN-Server, ob er eine IP-Adresse über die Bootprotokolle BOOTP oder DHCP erhält. Ist das nicht der Fall, gibt sich der UTN-Server über Zeroconf selbst eine IP-Adresse aus dem für Zeroconf reservierten Adressbereich (169.254.0.0/16). Die vom Programm gefundenen UTN-Server werden in der Netzwerkliste angezeigt. -
Seite 34: Utn-Server Der Auswahlliste Hinzufügen
Die Suche nach UTN-Servern kann auf beliebige Netzwerkbe- reiche erweitert werden. Ändern Sie hierzu die Suchparameter für den Netzwerkscan. Windows: Im Menü Programm über den Dialog Optionen. Mac: Im Menü SEH UTN Manager über den Dialog Einstellun- gen. [de] Quick Installation Guide... -
Seite 35: Usb-Dongle Mit Client Verbinden
USB-Dongle mit Client verbinden Um einen USB-Dongle zu nutzen, wird eine Verbindung zwischen dem Client und dem USB-Port des UTN-Servers hergestellt, an den der USB-Dongle angeschlossen ist. Auf dem Client sind alle Vorbereitungen (Treiberinstallation usw.) getroffen worden, die notwendig wären, um den USB-Dongle lokal (also direkt an dem Client angeschlossen) zu betreiben. -
Seite 36: Utn-Server Konfigurieren
UTN-Server konfigurieren Über das myUTN Control Center kann der UTN-Server konfiguriert und überwacht werden. Das myUTN Control Center ist in dem UTN-Server gespeichert und kann mit einem Internet-Browser (Microsoft Edge, Firefox, Safari) aufgerufen werden. 1. Öffnen Sie Ihren Browser. 2. -
Seite 37: Utn-Server Abschließen
UTN-Server abschließen Der myUTN-80 hat einen abschließbaren Gehäusedeckel. Damit können Sie die USB-Dongles schützen. Zum Schließen führen Sie die beiden Laschen des Gehäusedeckels in die Nuten des Gehäuses ein. Der Schlüssel für das Schloss liegt dem Lieferumfang des ... -
Seite 38: Regulatory Compliance Information
Regulatory Compliance Information Important: The latest version of the EC declaration of conformity can be downloaded from the website of SEH Computertechnik GmbH: http://www.seh-technology.com/services/ ce-notifications.html... - Seite 40 Downloads: http://www.seh-technology.com/services/downloads.html © 2018 SEH Computertechnik GmbH All trademarks, registered trademarks, logos and product names are property of their respective owners. The contents of this document are subject to change without notification. This product uses 'Open Source Software' . For further information, go to http:// www.seh.de.
