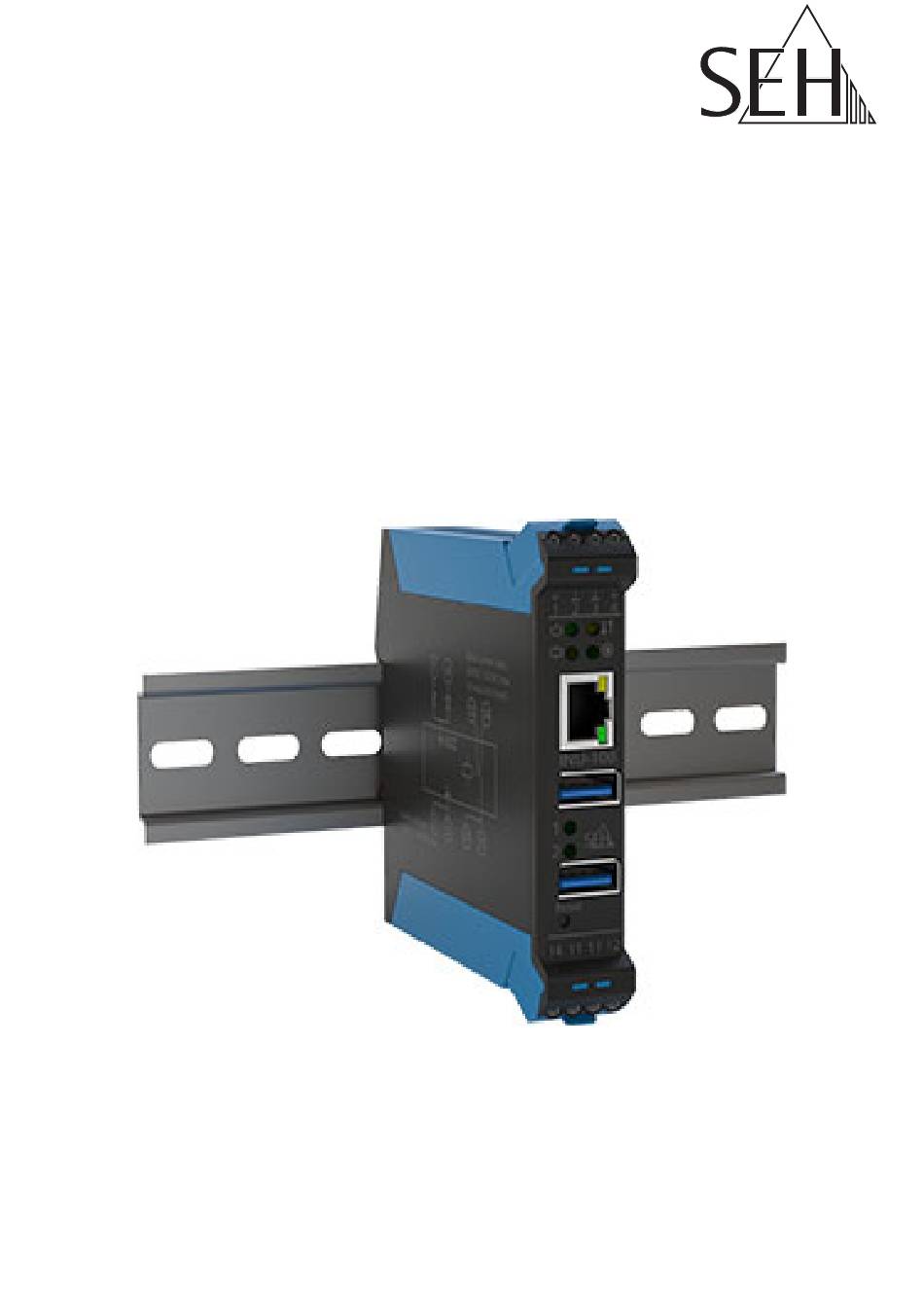

USB Deviceserver
INU-100
Hardware Installation Guide
MHAB-EB-INU100
Version: 1.2 | 2018-01

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SEH INU-100

Inhaltszusammenfassung für SEH INU-100

  • Seite 1 USB Deviceserver INU-100 Hardware Installation Guide MHAB-EB-INU100 Version: 1.2 | 2018-01...
  • Seite 3 Overview This 'Hardware Installation Guide' provides a description of the hardware installation of the INU-100. The initial setup is described in the 'Quick Installation Guide' . Table of contents 1. Do you need assistance? Contact us! Monday to Thursday 8:00 a.m. to 4:45 p.m. and Friday 8:00 a.m.

  • Seite 5: Inhaltsverzeichnis

     Table of Contents Scope of Supply ........2 Technical Data .

  • Seite 6: Scope Of Supply

    Guide description of the installation of the INU-100. (This document) Quick The Quick Installation Guide Installation provides a brief description of Guide the initial setup of the INU-100. microSD Inserted into microSD card card reader. [en] Hardware Installation Guide...

  • Seite 7: Technical Data

     Technical Data Device Overview power connectors activity LED power LED status LED network connector relay LED USB ports USB port LEDs relay reset button connectors micro SD card reader snap lock Hardware Installation Guide [en]...

  • Seite 8: Dimensions & Weight

    Properties Values Network connection logical: IEEE 802.3 (1000BaseT, 100BaseTX and 10BaseT) physical: 1 × RJ-45 Device connection - 2 × USB 3.0 SuperSpeed - 1 × microSD card reader Operating - ambient temperature: 5–40 °C Environment - relative humidity: 20–80 % Dimensions &...

  • Seite 9: Connectors

    Connectors normally normally closed open power supply 1 power supply 2 (You can find this circuit diagram on the INU server's side.) Power supply The INU server can be fed by 2 power supplies. While one power supply is actively supplying, the other serves as backup.
  • Seite 10 Relay You can use the INU server's relay for various purposes in your environment. For more information see the INU User Manual; available at: http://www.seh-technology.com/services/ downloads/industrial/inu-100.html Type potential-free changeover switch Contact data: switching voltage: max. 60 V DC or 42 V AC switching current: max.

  • Seite 11: Type Plate

    Cable IEC: 400 V / 0.2–2.5mm² 300 V / 10 A / AWG 26–AWG 12 Required stripping: approx. 7 mm Insertion: stripped end with or without end terminals Fuse none Type Plate The type plate gives important product information, such as hardware and certification information as well as the serial number.

  • Seite 12: Led Display

     LED Display The LEDs of the INU server provide information about its status. Action Color Description Power permanently – INU server is on. permanently green INU server is off. Activity blinks at yellow Indicates the exchange irregular of network data packets. intervals Status permanently...
  • Seite 13 Action Color Description permanently – No USB device is ports connected to the 1–2 respective port. permanently green A USB device is connected to the respective port. permanently orange The connection to the respective port and the attached USB device is activated.

  • Seite 14: Safety Regulations

     Safety Regulations INU servers are network devices for use in industrial environments. The INU-100 is designed for the integration of USB devices into TCP/IP networks. Important: Before starting the installation and the initial setup procedure as well during the operation of the INU server, please note the following safety regulations.
  • Seite 15 be installed in the same control cabinet. • The low-voltage cable between the power supply and the device must not be longer than 3 m. • The maximum load for the relay contacts is 60 V for DC / 42 V for AC and a current of max. 3 A. •...

  • Seite 16: Hardware Installation

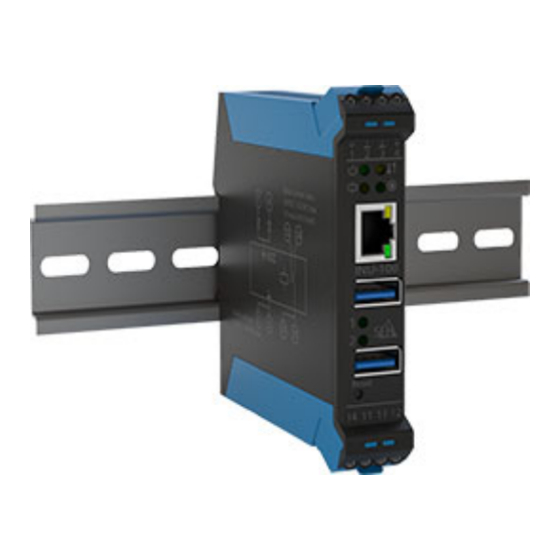

     Hardware Installation Install the INU-100 on a top-hat rail (DIN rail according to DIN EN 60715, 35 mm wide). You can directly connect up to two USB devices to the INU-100. In addition, you can connect a load to the relay.
  • Seite 17 2. Connect the power supply/supplies (5) of your server rack to the INU-100: 3. (Optional) Connect an electrical load to the INU server's relay (6): Hardware Installation Guide [en]...
  • Seite 18 4. Connect the network cable (RJ-45) to the INU server. 5. Connect the USB devices to the USB ports of the INU server: Important: Upon delivery, the microSD card is already inserted into the microSD card reader and ready for use (installation or formatting are not required).

  • Seite 19: Combination With Associated Products

    Combination with Associated Products You can combine the INU server with additional SEH Computertechnik GmbH products to ideally adapt the use of your devices to your environment! Industrial Solution 'IH-304 USB Hub' The industrial solution IH-304 is a USB hub with four USB 3.0 ports.

  • Seite 20: After The Hardware Installation

     After the Hardware Installation As soon as the hardware has been installed, the INU server can be set up for operation. All information on how to do this you will find in the enclosed document 'Quick Installation Guide' . [en] Hardware Installation Guide...

  • Seite 21: Regulatory Compliance Information

     Regulatory Compliance Information EC – Declaration of Conformity Manufacturer's name and address: SEH Computertechnik GmbH Suedring 11, 33647 Bielefeld, Germany Phone: +49 (0)521 94226-0 Herewith SEH Computertechnik GmbH declares that Product: USB Deviceserver Type designation: INU-100 Serial no.: 287 yyyy mm nnnnn (yyyy = year, mm = month, nnnnn = seq.
  • Seite 22 Bielefeld, March 3, 2017 Dipl.-Ing. Rainer Ellerbrake, General Manager Important: The latest version of the EC declaration of conformity can be downloaded from the website of SEH Computertechnik GmbH: http://www.seh-technology.com/ services/ce-notifications.html [en] Hardware Installation Guide...

  • Seite 23: Federal Communication Commission (Fcc) Notice

    Federal Communication Commission (FCC) Notice The user has to comply with all instructions defined in this manual. It is not allowed to do product modifications not expressly approved by SEH. NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
  • Seite 24  Inhaltsverzeichnis Lieferumfang ........21 Technische Daten.

  • Seite 25: Lieferumfang

     Lieferumfang Bitte überprüfen Sie den Packungsinhalt auf Vollständigkeit, bevor Sie die Installation beginnen: INU-Server USB Deviceserver 'INU-100' Hardware Hardware Installation Installation Guide beinhaltet eine kurze Guide Beschreibung der Installation des INU-100. (Dieses Dokument) Quick Der Quick Installation Guide Installation...

  • Seite 26: Technische Daten

     Technische Daten Geräte-Übersicht Stromanschlüsse Activity LED Power-LED Status-LED Netzwerk Relais-LED anschluss USB-Ports USB-Port-LEDs Relais- kontakte Reset-Taster mircoSD- Card- Schnapp- Reader verbinder [de] Hardware Installation Guide...

  • Seite 27: Abmessungen & Gewicht

    Eigenschaften Werte Netzwerkanschluss Logisch: IEEE 802.3 (1000BaseT, 100BaseTX und 10BaseT) Physisch: 1 × RJ-45 Geräteanschluss - 2 × USB 3.0 SuperSpeed - 1 × microSD-Card-Reader Betriebsumgebung - Umgebungstemperatur: 5–40 °C - Relative Luftfeuchtigkeit: 20–80 % Abmessungen & Gewicht 114 mm 22,5 mm 150 g Hardware Installation Guide...

  • Seite 28: Anschlüsse

    Anschlüsse Öffner Schließer Strom- versorgung 1 Stromversorgung 2 (Den Schaltplan finden Sie auch auf der Seite des INU-Servers.) Stromversorgung Der INU-Server kann über 2 Stromquellen versorgt werden. Eine Stromquelle übernimmt die Versorgung, die andere dient als Backup. WARNUNG Das Gerät und das oder die Versorgungsnetzteile müssen im selben Schaltschrank installiert sein.
  • Seite 29 - ca. 550 mA bei Volllast auf den USB-Ports Relais Das Relais des INU-Servers kann für verschiedenste Zwecke in Ihrer Umgebung genutzt werden. Weitere Informationen finden Sie im INU-Benutzerdokumentation; verfügbar unter: http://www.seh.de/services/downloads/ industrial/inu-100.html potentialfreier Umschalter Kontaktdaten Schaltspannung: maximal 60 V Gleichspannung oder 42 V Wechselspannung Schaltstrom:...

  • Seite 30: Typenschild

    Kabel IEC: 400 V / 0,2–2,5mm² 300 V / 10 A / AWG 26–AWG 12 erforderliche Abisolierung: ca. 7 mm Einführung: Litze mit oder ohne Ader- Endhülse Sicherung keine Typenschild Auf dem Typenschild finden Sie wichtige Angaben zu Ihrem Produkt, wie z.B. Informationen zur Hardware und zu Zertifizierungen sowie die Seriennummer.

  • Seite 31: Led-Anzeige

     LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des INU-Servers ermittelt werden. Aktion Farbe Beschreibung Power Dauer- – INU-Server ist eingeschaltet. Dauer-An grün INU-Server ist ausgeschaltet. Activity unregel- gelb Signalisiert den Austausch mäßiges von Netzwerk- Blinken Datenpaketen. Status Dauer- –...
  • Seite 32 Aktion Farbe Beschreibung USB-Port Dauer- – Es ist kein USB-Gerät am 1–2 betreffenden Port angeschlossen. Dauer-An grün Es ist ein USB-Gerät am betreffenden Port angeschlossen. Dauer-An orange Die Verbindung zum betreffenden Port und dem daran angeschlossenen USB- Gerät ist aktiviert. Relais Dauer- –...

  • Seite 33: Sicherheitsvorschriften

     Sicherheitsvorschriften INU-Server sind Netzwerkgeräte für den Gebrauch in Industrieumgebungen. Der INU-100 dient dem Einbinden von USB-Geräten in TCP/IP-Netzwerken. Wichtig: Beachten Sie vor der Installation und Inbetriebnahme sowie beim Betrieb des INU- Servers die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu...
  • Seite 34 (< 3 m), das unter www.usb.org gelistet ist. • Das Gerät und das oder die Versorgungsnetzteile müssen im selben Schaltschrank installiert sein. • Das Niederspannungskabel zwischen dem Netzteil und dem Gerät darf maximal 3 m lang sein. • Die Relaiskontakte dürfen mit maximal 60 V Gleichspan- nung / 42 V Wechselspannung und einem Strom von ma- ximal 3 A belastet werden.

  • Seite 35: Hardware-Installation

     Hardware-Installation Der INU-100 wird auf eine Hutschiene (Tragschiene gemäß DIN EN 60715, 35 mm breit) installiert. Bis zu zwei USB-Geräte können direkt am INU-100 angeschlossen werden. Zudem lässt sich ein Verbraucher am Relais anschließen. Netzwerk Strom 1 Strom 2...
  • Seite 36 2. Schließen Sie die Stromversorgung(en) (24) Ihres Ser- verschranks an den INU-100 an: 3. (Optional) Schließen Sie einen Verbraucher an das Relais (25) des INU-Servers an: [de] Hardware Installation Guide...
  • Seite 37 4. Verbinden Sie das Netzwerkkabel (RJ-45) mit dem INU- Server: 5. Schließen Sie die USB-Geräte an die USB-Ports des INU- Servers an: Wichtig: Die microSD-Karte befindet sich bei Auslieferung bereits im microSD-Card-Reader und ist betriebsbereit (kein Anschließen oder Formatieren erforderlich). Hardware Installation Guide [de]...

  • Seite 38: Kombination Mit Ergänzenden Produkten

    Kombination mit ergänzenden Produkten Sie können den INU-Server mit weiteren Produkten von SEH Computertechnik kombinieren, um den Einsatz Ihrer Produkte optimal an Ihre Umgebung anzupassen! Industrielösung 'IH-304 USB Hub' Die Industrielösung IH-304 ist ein USB-Hub mit vier USB 3.0- Schnittstellen. Wenn er an den INU-Server angeschlossen wird, können am INU-Server pro USB-Port bis zu vier USB-...

  • Seite 39: Nach Der Hardware-Installation

     Nach der Hardware-Installation Sobald die Hardware-Installation durchgeführt ist, kann der INU-Server in Betrieb genommen werden. Alle Informationen dazu finden Sie im beigelegten Dokument 'Quick Installation Guide' . Hardware Installation Guide [de]...

  • Seite 40: Konformitäts-Erklärungen

     Konformitäts-Erklärungen CE-Konformitätserklärung Herstellername und -adresse: SEH Computertechnik GmbH Südring 11, 33647 Bielefeld, Deutschland Tel.: +49 (0)521 94226-0 Hiermit erklärt SEH Computertechnik GmbH, dass Produkt: USB Deviceserver Typenbezeichnung: INU-100 Seriennummer: 287 yyyy mm nnnnn (yyyy = Jahr, mm = Monat, nnnnn = fortlaufende Nummer) den folgenden Bestimmungen entspricht RICHTLINIE 2014/30/EU DES EUROPÄISCHEN PARLAMENTS...
  • Seite 41 Bielefeld, 3. März 2017 Dipl.-Ing. Rainer Ellerbrake, Geschäftsführer Wichtig: Die aktuelle CE-Konformitätserklärung kann von der SEH Computertechnik GmbH-Webseite geladen werden: http://www.seh.de/services/ce-erklaerungen.html Hardware Installation Guide [de]...

  • Seite 42: Federal Communication Commission (Fcc) Notice

    Federal Communication Commission (FCC) Notice The user has to comply with all instructions defined in this manual. It is not allowed to do product modifications not expressly approved by SEH. NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
  • Seite 44 Sales Contacts and Information: http://www.seh-technology.com/sales Downloads: http://www.seh-technology.com/services/downloads.html © 2018 SEH Computertechnik GmbH All trademarks, registered trademarks, logos and product names are property of their respective owners. The contents of this document are subject to change without notification. This product uses 'Open Source Software' . For further information, please contact http://www.seh.de.
