Overview [en]
This Quick Installation Guide provides
a description of the installation of the
mySND-120. It contains the following
information:
General Information
Safety Regulations
Hardware Installation
Software Installation
Getting Started
File Access
Configuring the mySND-120
Please note the table of contents on
page 3. Should you have any further
questions, please contact our support
hotline.
Monday - Thursday
Friday
℡
+49 (0)521 94226-44
@
support@seh.de

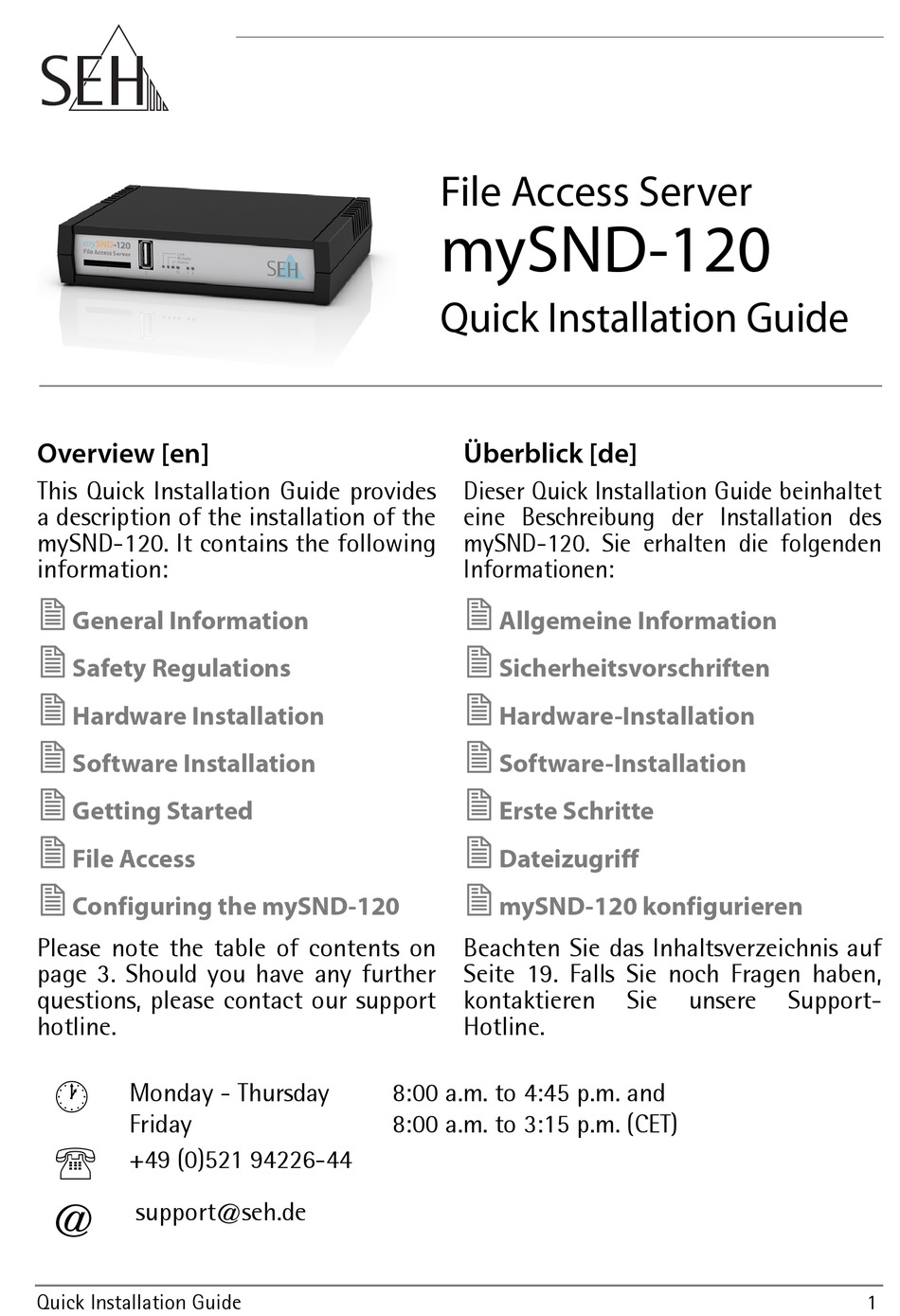

Quick Installation Guide
File Access Server
mySND-120
Quick Installation Guide
Überblick [de]
Dieser Quick Installation Guide beinhaltet
eine Beschreibung der Installation des
mySND-120. Sie erhalten die folgenden
Informationen:
Allgemeine Information
Sicherheitsvorschriften
Hardware-Installation
Software-Installation
Erste Schritte
Dateizugriff
mySND-120 konfigurieren
Beachten Sie das Inhaltsverzeichnis auf
Seite 19. Falls Sie noch Fragen haben,
kontaktieren
Hotline.
8:00 a.m. to 4:45 p.m. and
8:00 a.m. to 3:15 p.m. (CET)
Sie
unsere
Support-
1
Werbung
Kapitel
Verwandte Anleitungen für SEH mySND-120
Inhaltszusammenfassung für SEH mySND-120
- Seite 19 InterCon-NetTool starten ....... 27 mySND-120 eine IP-Adresse zuweisen....28 2 Dateizugriff .
-
Seite 20: Allgemeine Information
Allgemeine Information Verwendungszweck Der File Access Server 'mySND-120' dient dem sicheren Bereitstellen von Dateien in einem Netzwerk. Es können Dateien von einer nicht-netzwerkfähigen SD-Karte und einem nicht-netzwerkfähigen USB-Massenspeichergerät (z.B. USB-Stick, Festplatte usw.) für mehrere Netzwerkteilnehmer zur Verfügung gestellt werden. Dazu wird die SD-Karte in den integrierten netzwerkfähigen SD-Card-Reader eingeführt bzw. -
Seite 21: Technische Daten
Technische Daten 1) SD-Card-Reader 2) USB-Port 3) Link-LED (grün) mySND-120 File Access Server 4) Activity-LED (gelb) Ausschnitt SD 5) Status-LED (grün) 6) Power-LED (gelb) 3456 78 7) LED für den SD-Card-Reader Vorderansicht (grün/orange) 8) LED für den USB-Port (grün/ orange) 9) Netzwerkanschluss (RJ-45) für... -
Seite 22: Led-Anzeige
LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des SND- Servers ermittelt werden. Aktion Farbe Beschreibung Link Dauer-An grün Eine Verbindung zum Netzwerk ist vorhanden. Dauer-Aus Es besteht keine Verbindung zum Netzwerk. Activity unregelmäßiges gelb Signalisiert den Austausch von Netzwerk- Blinken Datenpaketen. - Seite 23 Aktion Farbe Beschreibung USB-Port Dauer-Aus Es ist kein USB-Gerät am Port angeschlossen. Dauer-An grün Es ist ein USB-Gerät am Port angeschlossen. Blinken grün Das USB-Gerät am Port ist schreibgeschützt. Dauer-An orange Das USB-Gerät am Port wird verwendet und darf nicht entfernt werden. Blinken orange Das USB-Gerät am Port kann nicht...
-
Seite 24: Sicherheitsvorschriften
Sicherheitsvorschriften SND-Server sind Netzwerkgeräte für den Gebrauch in Büroumgebungen. Der mySND-120 dient dem Einbinden von USB-Massenspeichergeräten und als SD- Card-Reader in TCP/IP-Netzwerken. Beachten Sie vor Inbetriebnahme und beim Betrieb des SND-Servers die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu vermeiden. -
Seite 25: Hardware-Installation
Hardware-Installation Am SND-Server kann ein USB-Massenspeichergerät direkt angeschlossen werden. Über den SD-Card-Reader kann eine SD-Karte verwendet werden. Angeschlossene Wechselmedien müssen über das Dateisystem 'FAT32', 'FAT16' oder 'FAT12' verfügen. Gehen Sie wie folgt vor: 1. Führen Sie die SD-Karte in den SD-Card-Reader ein. 2. -
Seite 26: Software-Installation
Software-Installation Das 'InterCon-NetTool' ist eine von der SEH Computertechnik GmbH entwickelte Software zur Administration von SEH Netzwerkgeräten. Mit diesem Tool können Sie, wie nachfolgend beschrieben, dem mySND-120 eine passende IP-Adresse zuweisen. Um mit dem InterCon-NetTool zu arbeiten, muss das Programm auf einem Rechner installiert werden. -
Seite 27: Erste Schritte Mit Dem Intercon-Nettool
InterCon-NetTool) Nach dem Start sucht das InterCon-NetTool im Netzwerk nach vorhandenen Geräten und zeigt diese in der 'Geräteliste' an. Während der Erstkonfiguration müssen der Client und der mySND-120 demselben lokalen Netzwerksegment zugeordnet sein. Detaillierte Informationen zur Bedienung des InterCon-NetTools entnehmen Sie der Online Hilfe. Um die Online Hilfe zu starten, wählen Sie im Menü... -
Seite 28: Mysnd-120 Eine Ip-Adresse Zuweisen
1. Starten Sie das InterCon-NetTool. 2. Markieren Sie den mySND-120 in der Geräteliste. Der mySND-120 erscheint in der Geräteliste unter dem Punkt IP - 'ZeroConf' mit einer IP- Adresse aus dem für ZeroConf reservierten Adressbereich (169.254.0.0/16). 3. Wählen Sie im Menü Installation den Befehl IP-Assistent. -
Seite 29: Dateizugriff
Dateizugriff Über den mySND File Browser erhalten Sie Zugriff auf Dateien, die sich auf den am SND-Server angeschlossenen Wechselmedien befinden. Der mySND File Browser ist in dem SND-Server gespeichert und kann mit einem Internet-Browser (Internet Explorer, Firefox, Safari) aufgerufen werden. Um auf den mySND File Browser zugreifen zu können, müssen Sie sich zunächst am SND-Server anmelden. - Seite 30 Detaillierte Informationen zum Arbeiten mit dem mySND File Browser entnehmen Sie der mySND Online Hilfe. Um die Online Hilfe zu starten, wählen Sie das Symbol Der USB-Port am SND-Server ist standardmäßig deaktiviert. Um den USB-Port zu aktivieren, siehe: mySND-Benutzerdokumentation. [de] Quick Installation Guide...
-
Seite 31: Snd-Server Konfigurieren
SND-Server konfigurieren Über das 'mySND Control Center' kann der SND-Server konfiguriert und überwacht werden. Das mySND Control Center ist in dem SND-Server gespeichert und kann mit einem Internet-Browser (Internet Explorer, Firefox, Safari) aufgerufen werden. Um auf das mySND Control Center zugreifen zu können, müssen Sie sich zunächst am SND-Server anmelden. - Seite 32 Detaillierte Informationen zur Konfiguration des SND-Servers ent- nehmen Sie der mySND Online Hilfe. Um die Online Hilfe zu starten, wählen Sie das Symbol [de] Quick Installation Guide...
