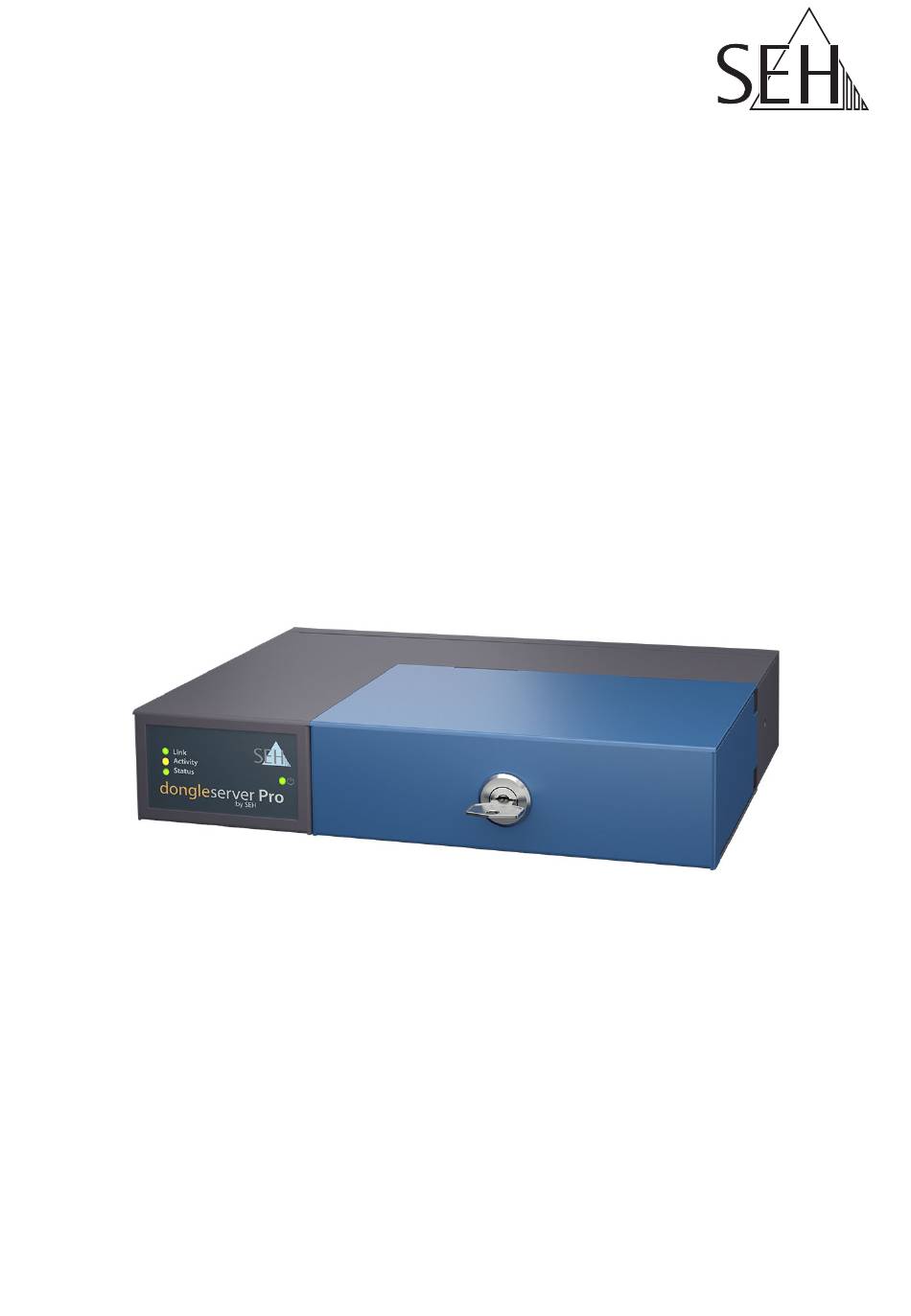

- Seite 1 USB Dongleserver dongleserver Pro Quick Installation Guide MHAB-QI-dsPro Version: 1.1 | 2019-11...
- Seite 2 Overview This 'Quick Installation Guide' describes the hardware installation and initial setup of the dongleserver Pro. Table of contents Do you need assistance? Contact us! Monday to Thursday 8:00 a.m. to 4:45 p.m. and Friday 8:00 a.m. to 3:15 p.m. (CET) +49 (0)521 94226-44 support@seh.de...
-
Seite 3: Inhaltsverzeichnis
Getting Started: SEH UTN Manager ........10... -
Seite 4: General Information
TCP/IP network. For this purpose, the USB dongles will be connected to the USB ports of the dongleserver Pro. Then the UTN (UTN = USB to Network) functionality and the corresponding software tool ' UTN Manager' establish a virtual USB connection between USB dongle and client. -
Seite 5: Accessories
Accessories Value-adding accessories for your dongleserver Pro are optionally available from SEH. dongleserver Pro plus The ‘dongleserver Pro Service package' plus Service Package extends the manufacturer's guarantee of your dongleserver Pro from 36 to 60 months. In addition, you will receive quickly and easily an advance replacement device in case of a defect. -
Seite 6: Technical Data
Technical Data Network connector power supply USB ports 1-8 (RJ-45) connector with LED for the USB port (at the rear side) (at the rear side) link LED activity LED restart button reset button (green) (yellow) status LED power LED (green) (green) Properties Values... - Seite 7 9. Important: If the network connection is interrupted for more that 13 minutes, the dongleserver Pro switches into standby mode. As soon as the network connection is re-established, the dongleserver Pro switches back to normal operating mode.
-
Seite 8: Led Display
The serial number contains the production date: nnn YYYY MM nnnnn. This information helps you e.g. during maintenance and is needed for support requests as well as for the ’dongleserver Pro Serviceplus Package’ [en] Quick Installation Guide... -
Seite 9: Safety Regulations
Safety Regulations UTN servers are network devices for use in office environments. The dongleserver Pro is designed for the integration of USB dongles into TCP/IP networks. Important: Before starting the installation and the initial setup procedure as well during the operation of the UTN server, note the following safety regulations. -
Seite 10: Hardware Installation
Hardware Installation You can directly connect up to 8 USB dongles to the dongleserver Pro. clients with software tool 'SEH UTN Manager' dongleserver Pro with USB dongles network UTN connection 1. Connect the USB dongle to a USB port of the UTN server. -
Seite 11: Software Installation
A detailed description can be found in the dongleserver User Manual. The SEH UTN Manager has to be installed on all clients that are intended to access a USB dongle via the network. Different installation files are available, depending on the operating system. -
Seite 12: Getting Started: Seh Utn Manager
Getting Started: SEH UTN Manager After the SEH UTN Manager is started, the network has to be scanned for connected UTN servers. The network range to be scanned is freely definable; the search can be effected via multicast and/or in definable IP ranges. The default setting is multicast search in the local network segment. -
Seite 13: Starting The Seh Utn Manager
Starting the SEH UTN Manager You recognize the SEH UTN Manager by its icon: . The program is started with the usual methods of your operating system. Important: During the initial configuration, client and UTN server must be assigned to the same local network segment. -
Seite 14: Finding The Utn Server And Assigning An Ip Address
Finding the UTN Server and Assigning an IP Address Once the UTN server is connected to the network, it checks if it gets an IPv4 configuration (IP address, subnet mask, gateway, DNS) dynamically via the boot protocol DHCP. If this is not the case, the UTN server assigns itself an IP address via Zeroconf from the address range reserved for Zeroconf (169.254.0.0/16). -
Seite 15: Adding The Utn Server To The Selection List
You can extend the search for UTN servers to any network range. To do this, change the search parameters for the net- work scan. Windows: Via Program – Options. Mac: Via SEH UTN Manager – Preferences. Quick Installation Guide [en]... -
Seite 16: Connecting The Usb Dongle To The Client
Connecting the USB Dongle to the Client To use a USB dongle, a point-to-point connection is established between the client and the USB port of the UTN server to which the USB dongle is connected. The USB dongle can then be used as if it were directly connected to the client. ... -
Seite 17: Configuring The Utn Server
Configuring the UTN Server The UTN server has a user interface, the dongleserver Control Center, which can be opened in an Internet browser (Internet Explorer or Safari). The UTN server can be configured, monitored, and maintained via the dongleserver Control Center. 1. -
Seite 18: Locking The Utn Server
Locking the UTN Server The dongleserver Pro has a lockable lid. With it, you can protect the USB dongles. To lock it, insert the straps of the lid into the notches of the housing. The key for the lock is delivered with the dongleserver Pro... - Seite 19 Software-Installation ..........26 Erste Schritte mit dem SEH UTN Manager ......27 SEH UTN Manager starten....................28...
-
Seite 20: Allgemeine Information
Der USB-Dongleserver 'dongleserver Pro' stellt nicht-netzwerkfähige USB- Dongles via TCP/IP-Netzwerk bereit. Dazu werden die USB-Dongles an die USB-Ports des dongleserver Pro angeschlossen. Anschließend wird mithilfe der UTN-Funktionalität (UTN = USB to Network) und dem dafür entwickelten Software-Tool 'UTN Manager' eine virtuelle USB-Verbindung zwischen USB-Dongle und Client hergestellt. -
Seite 21: Optionales Zubehör
Optionales Zubehör Als praktische Ergänzung zu Ihrem dongleserver Pro bietet SEH optional erhältliches Zubehör an. dongleserver Pro plus Das 'dongleserver Pro Service -Paket' plus Service -Paket verlängert die Herstellergarantie Ihres dongleserver Pro von 36 auf 60 Monate. Zudem erhalten Sie im Falle eines Defektes bequem und schnell ein Vorab-Austausch-Gerät. -
Seite 22: Technische Daten
Technische Daten Netzwerkanschluss Anschluss für USB-Ports 1–8 (RJ-45) Stromversorgung mit LED für den USB-Port (auf der Rückseite) (auf der Rückseite) Link-LED Activity-LED Restart-Taster Reset-Taster (grün) (gelb) Status-LED Power-LED (grün) (grün) Eigenschaften Werte Netzwerkanschluss Logisch: IEEE 802.3 (1000BaseT, 100BaseTX und 10BaseT) Physisch: 1 ×... - Seite 23 Dokumentation finden Sie unter dem Link auf Seite 26. Wichtig: Ist die Netzwerkverbindung für mehr als 13 Minuten unterbrochen, wechselt der dongleserver Pro in den Standby-Modus. Sobald die Netzwerkverbindung wieder hergestellt wird, wechselt der dongleserver Pro zurück in den aktiven Betrieb. Quick Installation Guide [de]...
-
Seite 24: Led-Anzeige
LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des UTN- Servers ermittelt werden. Aktion Farbe Beschreibung Power Dauer-Aus – Der UTN-Server wird nicht mit Strom versorgt. Dauer-An grün Der UTN-Server wird mit Strom versorgt. (Betrieb oder Standby-Modus) Link Dauer-Aus –... -
Seite 25: Typenschild
Informationen zur Hardware und zu Zertifizierungen sowie die Seriennummer. Die Seriennummer enthält das Produktionsdatum: nnn YYYY MM nnnnn. Diese Angaben helfen Ihnen z.B. bei der Wartung und Sie benötigen sie für Support-Anfragen sowie für das ’dongleserver Pro Serviceplus-Paket’ Quick Installation Guide [de]... -
Seite 26: Sicherheitsvorschriften
Sicherheitsvorschriften UTN-Server sind Netzwerkgeräte für den Gebrauch in Büroumgebungen. Der dongleserver Pro dient dem Einbinden von USB-Dongles in TCP/IP-Netzwerken. Wichtig: Beachten Sie vor Inbetriebnahme und beim Betrieb des UTN-Servers die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu vermeiden. -
Seite 27: Hardware-Installation
Hardware-Installation Am dongleserver Pro können bis zu 8 USB-Dongles direkt angeschlossen werden. Clients mit Software-Tool 'SEH UTN Manager' dongleserver Pro USB-Dongles Netzwerk UTN-Verbindung 1. Stecken Sie den USB-Dongle an einen USB-Port des UTN-Servers. Wichtig: Bei Bedarf können Sie bis zu 2 USB-Dongles via USB- Kabel mit dem UTN-Server verbinden. -
Seite 28: Software-Installation
• Minimal-Variante: reine Kommandozeilen-Version Detaillierte Beschreibungen finden Sie in der dongleserver-Benutzerdokumentation. Der SEH UTN Manager muss auf allen Clients installiert werden, die auf einen im Netzwerk bereitgestellten USB-Dongle zugreifen sollen. Je nach Betriebssystem sind verschiedene Installationsdateien verfügbar. Laden Sie zuerst die Installationsdatei für den SEH UTN Manager von der SEH Computertechnik GmbH-Homepage: http://www.seh-technology.com/de/service/downloads/... -
Seite 29: Erste Schritte Mit Dem Seh Utn Manager
Erste Schritte mit dem SEH UTN Manager Nach dem Start des SEH UTN Managers muss zunächst im Netzwerk nach angeschlossenen UTN-Servern gesucht werden. scannende Netzwerkbereich ist frei definierbar; es kann über Multicast und/oder in freidefinierbaren IP-Bereichen gesucht werden. Voreingestellt ist die Multicastsuche in dem lokalen Netzwerksegment. -
Seite 30: Seh Utn Manager Starten
SEH UTN Manager starten Sie erkennen den SEH UTN Manager an seinem Icon: . Er wird wie auf Ihrem Betriebssystem üblich gestartet. Wichtig: Während der Erstkonfiguration müssen Client und UTN- Server demselben lokalen Netzwerksegment zugeordnet sein. [de] Quick Installation Guide... -
Seite 31: Utn-Server Finden Und Eine Ip-Adresse Zuweisen
UTN-Server finden und eine IP-Adresse zuweisen Nachdem der UTN-Server an das Netzwerk angeschlossen ist, überprüft der UTN-Server, ob er eine IPv4-Netzwerkkonfiguration (IP-Adresse, Netzmaske, Gateway, DNS) dynamisch über das Protokoll DHCP erhält. Ist das nicht der Fall, gibt sich der UTN-Server über Zeroconf selbst eine IP-Adresse aus dem für Zeroconf reservierten Adressbereich (169.254.0.0/16). -
Seite 32: Utn-Server Der Auswahlliste Hinzufügen
Die Suche nach UTN-Servern kann auf beliebige Netzwerkbe- reiche erweitert werden. Ändern Sie hierzu die Suchparameter für den Netzwerkscan. Windows: Im Menü Programm über den Dialog Optionen. Mac: Im Menü SEH UTN Manager über den Dialog Einstellun- gen. [de] Quick Installation Guide... -
Seite 33: Usb-Dongle Mit Client Verbinden
USB-Dongle mit Client verbinden Um einen USB-Dongle zu nutzen, wird eine Punkt-zu-Punkt-Verbindung hergestellt zwischen dem Client und dem USB-Port des UTN-Servers, an den der USB-Dongle angeschlossen ist. Der USB-Dongle kann dann so genutzt werden, als ob er direkt am Client angeschlossen wäre. ... -
Seite 34: Utn-Server Konfigurieren
UTN-Server konfigurieren Der UTN-Server verfügt über eine Benutzeroberfläche, das dongleserver Control Center, welches Sie in einem Internet-Browser (z.B. Microsoft Edge oder Safari) aufrufen. Über das dongleserver Control Center kann der UTN-Server konfiguriert, überwacht und gewartet werden. 1. Öffnen Sie Ihren Browser. 2. -
Seite 35: Utn-Server Abschließen
UTN-Server abschließen Der dongleserver Pro hat einen abschließbaren Gehäusedeckel. Damit können Sie die USB-Dongles schützen. Zum Schließen führen Sie die Laschen des Gehäusedeckels in die Nuten des Gehäuses ein. Der Schlüssel für das Schloss liegt dem Lieferumfang des ... -
Seite 36: Regulatory Compliance Information
Regulatory Compliance Information Important: The latest version of the EC declaration of conformity can be downloaded from the website of SEH Computertechnik GmbH: http://www.seh-technology.com/services/ ce-notifications.html Quick Installation Guide... - Seite 37 Quick Installation Guide...
- Seite 38 Quick Installation Guide...
-
Seite 39: Open Source Software License Disclaimer And License Texts
Open Source Software License Disclaimer and License Texts This product was developed by SEH Computertechnik GmbH and contains and uses software which is licensed under the terms of various Open Source software licenses. All information including disclaimer and licenses can be found in the device's web-based user interface, the Fiskal-Server Control Center, on the page 'Open Source Software' (http://<IP address>... - Seite 40 Downloads: http://www.seh-technology.com/services/downloads.html © 2019 SEH Computertechnik GmbH All trademarks, registered trademarks, logos and product names are property of their respective owners. The contents of this document are subject to change without notification. This product uses 'Open Source Software' . For further information, go to http:// www.seh-technology.com/services/licenses.html.
