Uponor Smatrix Base PRO Kurzanleitung Seite 77

10
11
X-147
Guide de référence
rapide
Installation
1. Installer tout l'ensemble ou certaines parties de
l'ensemble à la paroi à l'aide d'un rail DIN ou de
vis et prises murales.
2. Connecter les actionneurs.
3. Connecter un câble de communication de
thermostat à la centrale de régulation, au module
esclave et/ou au module en étoile en option.
Remarque : la topologie en bus en chaîne
est recommandée. Voir page 80, Protocole de
communications pour plus d'information.
4. Connecter un câble de communication de
thermostat au thermostat/minuteur.
5. Connecter un système de câbles de communication
bus entre les centrales de régulation et faire
passer un câble vers l'interface. Remarque :
la topologie en bus en chaîne est recommandée.
Voir page 80, Protocole de communications pour
plus d'information.
6. Connecter un système de câbles de communication
bus (6.1) et un câble d'alimentation (6.2) vers
l'interface.
7. Contrôler que le câblage est complet et correct :
• Actionneurs
• Commutateur chaud/froid
• Pompe de circulation
8. Vérifi er que le compartiment 230 V CA de la
centrale de régulation est fermé et que la vis de
fi xation est bien serrée.
U P O N O R S M AT R I X B A S E P R O · G U I D E D E R É F É R E N C E R A P I D E
GUI DE DE R É FÉ R E NCE RAP ID E
T-148
T-146
T-149
11.1
3 s
3 s
11.2 11.2
T-148
T-146
T-149
11.3
11.4 11.4
04
9. Connecter un capteur externe optionnel (thermostats
compatibles uniquement) et régler le commutateur
DIP (thermostat public T-143 uniquement).
Fonction*
Thermostat d'ambiance standard
Thermostat d'ambiance et capteur de
température du sol
Thermostat d'ambiance standard, ou
composant du système, et capteur de
température extérieure
Composant du système et capteur de
température de distribution pour la
fonction commutateur chaud/froid
Composant du système où l'entrée de
capteur est utilisée pour la fonction
commutateur ECO/Confort **
Capteur à distance
* Le thermostat ne peut être affecté, en tant que composant
du système, qu'à un système Base PRO à multiples centrales
de régulation, et uniquement s'il est affecté à la centrale de
régulation maître.
** Fermé = ECO

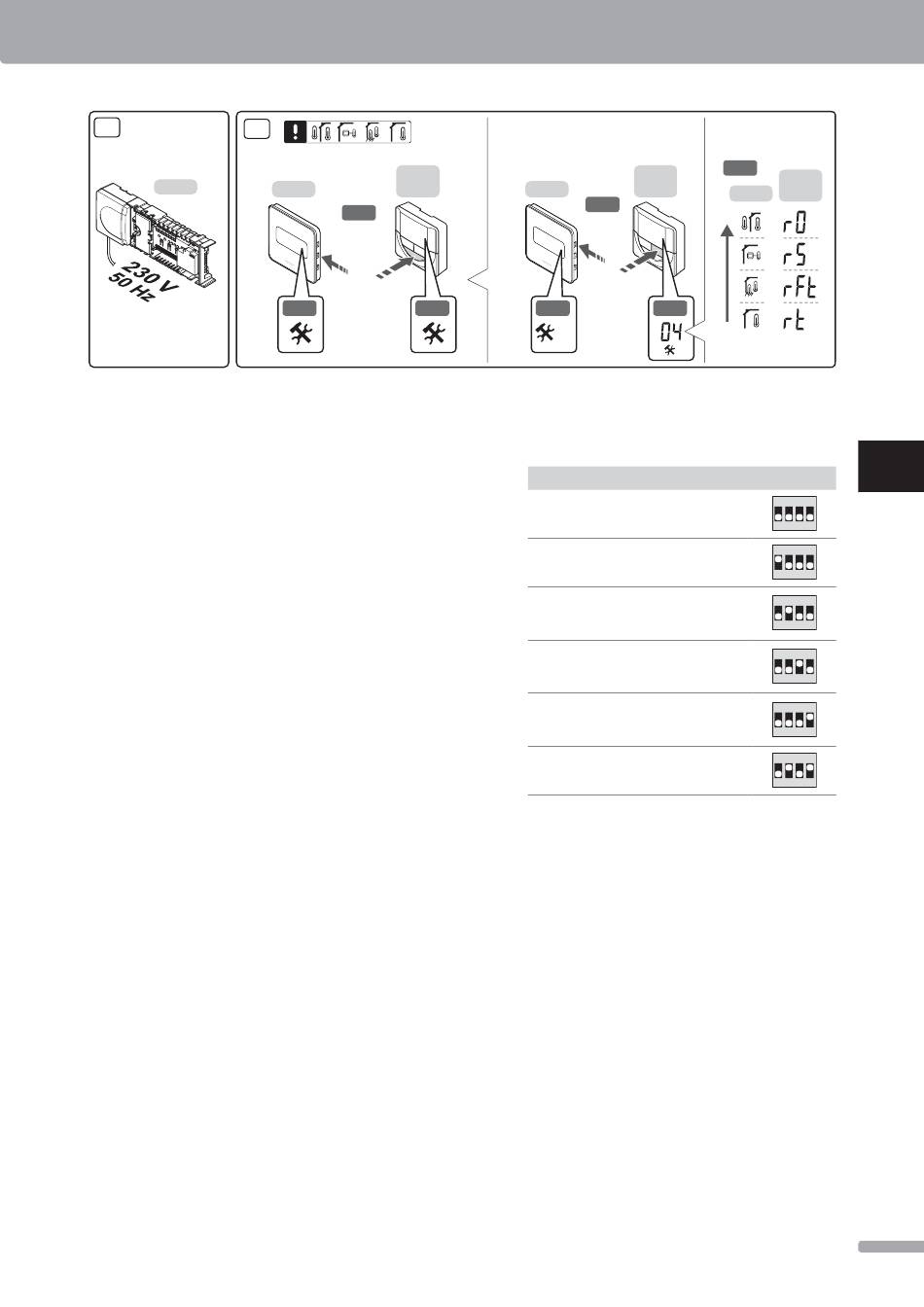

10. Brancher le câble d'alimentation sur une prise
murale de 230 V CA ou, si les normes locales
l'exigent, à une boîte de connexion.
11. Sélectionner le mode de contrôle du thermostat
(menu réglages 04, sur thermostats numériques
uniquement). Défaut : RT (thermostat d'ambiance
standard).
Affecter les thermostats, le minuteur et les autres
composants du système dans cet ordre (page suivante).
UK
CZ
11.5
T-148
T-146
T-149
DE
DK
EE
ES
FI
FR
Commutateur
ON DIP
HR
1 2 3 4
ON DIP
HU
1 2 3 4
ON DIP
1 2 3 4
IT
ON DIP
1 2 3 4
LT
ON DIP
1 2 3 4
LV
ON DIP
1 2 3 4
NL
NO
PL
PT
RO
RU
SE
SI
SK
7 7
