Pikaopas

Asentaminen

1. Kiinnitä koko laitteisto, tai osa siitä, seinään joko
DIN-kiskon tai ruuvien ja tulppien avulla.
2. Kytke toimilaitteet.
3. Kytke termostaatin tiedonsiirtokaapeli
keskusyksikköön, lisäosaan ja/tai mahdolliseen
tähtikytkentämoduuliin. Huomaa: Suosittelemme
sarjaankytkentää. Lisätietoja on sivulla 70 kohdassa
Tiedonsiirtoprotokolla.
4. Kytke termostaatin tiedonsiirtokaapeli
termostaattiin/ajastimeen.
5. Kytke järjestelmäväylän tiedonsiirtokaapeli
keskusyksiköiden väliin ja reititä yksi kaapeli
käyttöpaneeliin. Huomaa: Suosittelemme
sarjaankytkentää. Lisätietoja on sivulla 70 kohdassa
Tiedonsiirtoprotokolla.
6. Kytke järjestelmäväylän tiedonsiirtokaapeli
(6.1) ja virtakaapeli (6.2) käyttöpaneeliin.
7. Tarkista, että kaikki kytkennät on tehty loppuun ja
oikealla tavalla:
• Toimilaitteet
• Lämmitys/viilennys-kytkin
• Kiertovesipumppu
8. Varmista, että keskusyksikön 230 VAC -kotelo
on kiinni ja sen kiinnitysruuvi on kiristetty.
U P O N O R S M AT R I X B A S E P R O · P I K A O PA S
PIK AOPA S
T-148
T-146
T-149
11.1
3 s
3 s
11.2 11.2
T-148
T-146
T-149
11.3
11.4 11.4
04
9. Liitä lisävarusteena saatava ulkoinen anturi (vain
yhteensopivat termostaatit) ja määritä sen asetukset
DIP-kytkimellä (vain julkinen T-143-termostaatti).
Toiminto*
Normaali huonetermostaatti
Normaali huonetermostaatti lattia-anturilla
Normaali huonetermostaatti tai
järjestelmälaite ulkolämpötila-anturilla
Järjestelmälaite lämpötila-anturilla lämmitys/
viilennys vaihtokytkentään
Järjestelmälaite, jonka anturituloliitäntää
käytetään Comfort/ECO-vaihtokytkentään**
Etäanturi
* Useita keskusyksikköjä sisältävässä Base PRO -järjestelmässä
termostaatin rekisteröiminen järjestelmälaitteeksi edellyttää,
että se rekisteröidään pääkeskusyksikköön.
** Suljettu = ECO

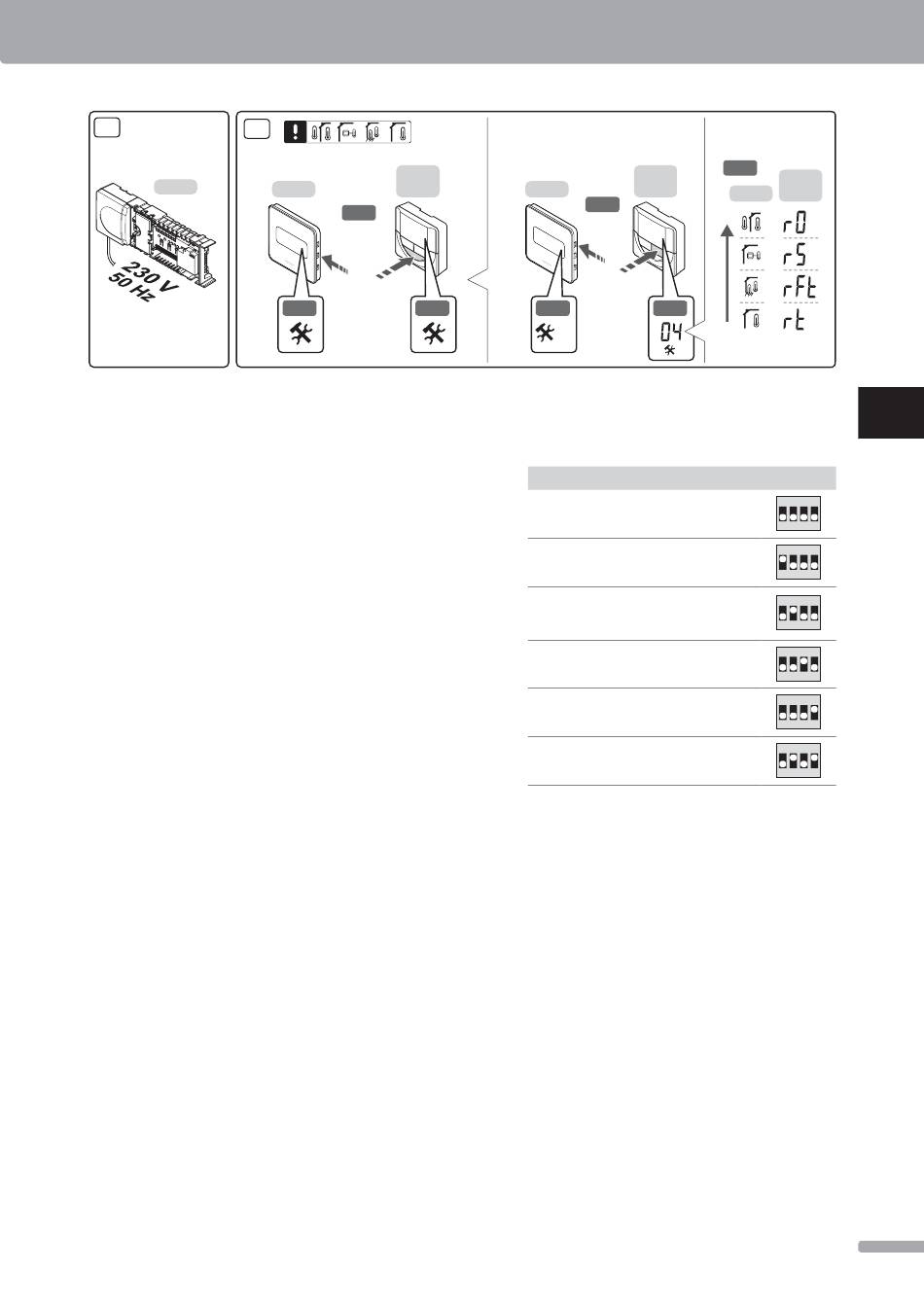

10. Liitä virtajohto 230 VAC:n pistorasiaan, tai
tee sähköliitäntä jakorasiaan, jos paikalliset
määräykset sitä vaativat.
11. Valitse termostaattien ohjaustila (asetusvalikko 04,
vain digitaaliset termostaatit). Oletusasetus: RT
(normaali huonetermostaatti).
Rekisteröi termostaatit, ajastin ja muut
järjestelmälaitteet, tässä järjestyksessä (seuraava sivu).
