Īsā rokasgrāmata
Uzstādīšana
1. Pievienojiet visu bloku vai tā daļas pie sienas,
izmantojot DIN sliedi vai sienas skrūves un tapas.
2. Pievienojiet aktuatorus.
3. Pieslēdziet kontroles ierīcei, paplašinājuma
modulim un/vai papildiespējās pieejamajam
zvaigznes slēguma modulim termostata sakaru
kabeli. Piezīme. Ieteicama zvaigznes slēguma
kopnes topoloģija. Plašāku informāciju skatiet
sadaļā Sakaru protokoli 130. lpp.
4. Pieslēdziet termostatam/laika relejam
sakaru kabeli.
5. Pieslēdziet sistēmas kopnes sakaru kabeli starp
kontroles ierīcēm un aizvelciet vienu kabeli
līdz interfeisam. Piezīme. Ieteicama zvaigznes
slēguma kopnes topoloģija. Plašāku informāciju
skatiet sadaļā Sakaru protokoli 130. lpp.
6. Pieslēdziet sistēmas kopnes sakaru kabeli (6.1)
un elektroapgādes kabeli (6.2) interfeisam.
7. Pārbaudiet, vai šo daļu elektroinstalācija ir pilnībā
pabeigta un pareiza:
• aktuatori;
• apsildes/dzesēšanas slēdzis;
• cirkulācijas sūknis.
8. Pārliecinieties, ka kontroles ierīces 230 V
maiņstrāvas nodalījums ir aizvērts un
stiprinājuma skrūve ir pievilkta.
U P O N O R S M AT R I X B A S E P R O · Ī S Ā I N S T R U K C I J A
ĪSĀ INSTRUKCIJA
T-148
T-146
T-149
11.1
3 s
3 s
11.2 11.2
T-148
T-146
T-149
11.3
11.4 11.4
04
9. Pievienojiet papildu ārējo sensoru (tikai
atbilstošiem termostatiem) un uzstādiet
divrindu korpusa slēdzi (tikai sabiedrisko
telpu termostatam T-143).
Funkcija*
Standarta telpu termostats
Standarta telpu termostats ar
grīdas temperatūras sensoru
Standarta telpu termostats vai sistēmas
ierīce ar āra temperatūras sensoru
Sistēmas ierīce ar padeves temperatūras
sensoru apsildes/dzesēšanas režīma
pārslēgšanas funkcijai
Sistēmas ierīce, kurā sensora ieeja
tiek izmantota komforta/ECO režīma
pārslēgšanas funkcijai **
Attālais sensors
* Ja termostats ir reģistrēts galvenajā kontroles ierīcē, sistēmā
Base PRO ar vairākām kontroles ierīcēm termostatu var
reģistrēt tikai kā sistēmas ierīci.
** Aizvērts = EKO

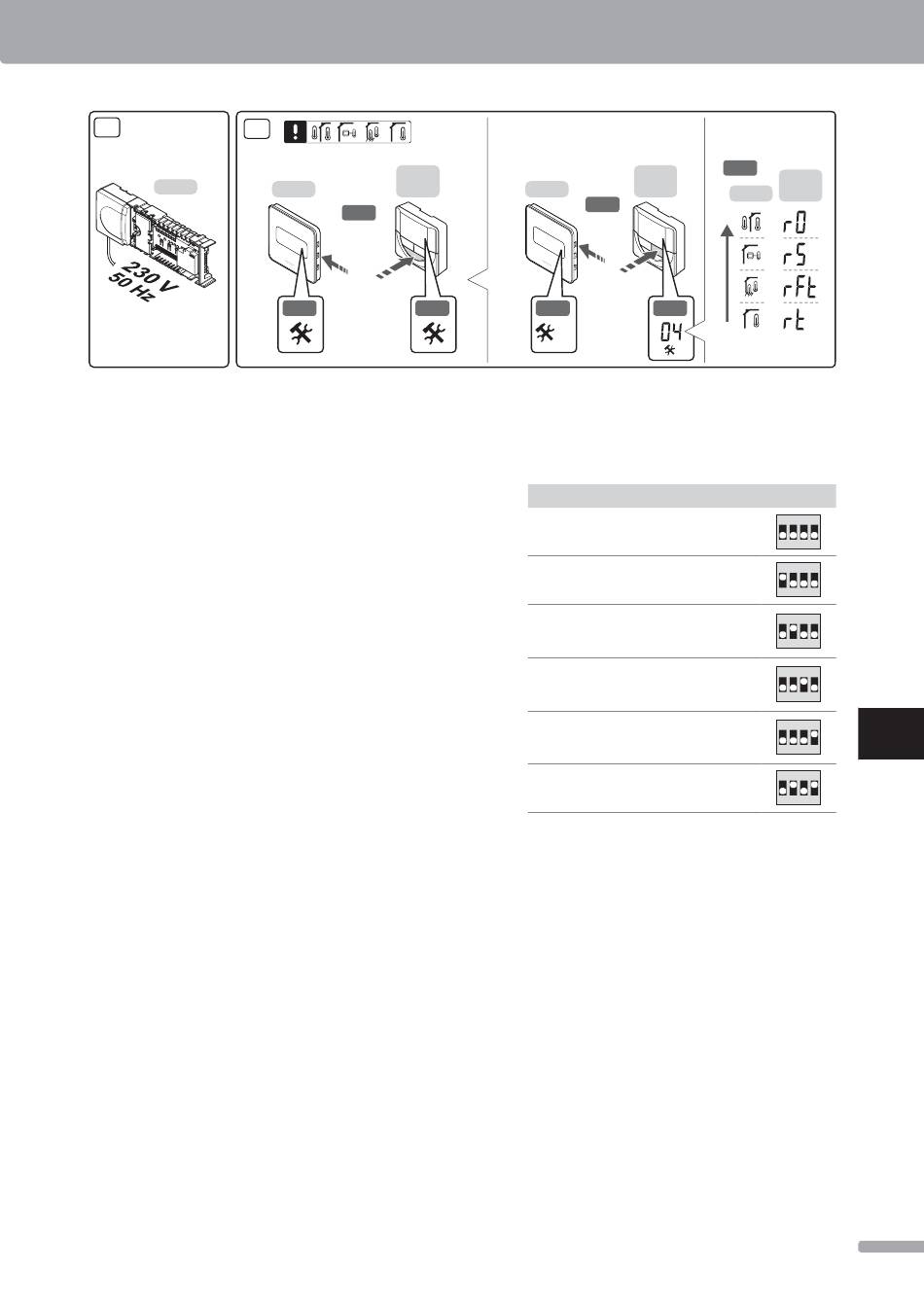

10. Pieslēdziet strāvas vadu 230 V maiņstrāvas
sienas kontaktrozetei vai, ja tā noteikts vietējos
noteikumos, sadales kārbai.
11. Izvēlieties termostata vadības režīmu
(iestatījumu izvēlne 04; tikai digitālajos
termostatos). Noklusējuma vērtība: RT
(standarta telpu termostats).
Reģistrējiet termostatus, laika releju un citas sistēmas
ierīces norādītajā secībā (nākamā lappuse).
