Guia Rápido
Instalação
1. Instale o conjunto completo ou partes do mesmo
na parede utilizando uma calha DIN ou parafusos
e buchas.
2. Ligue os atuadores.
3. Ligue um cabo de comunicação do termóstato ao
controlador, ao módulo secundário e/ou ao módulo
principal opcional. Nota: É recomendada topologia
de barramento de ligação em cadeia. Consulte a
página 170, Protocolo de comunicações, para mais
informações.
4. Ligue um cabo de comunicação do termóstato ao
termóstato/temporizador.
5. Ligue um cabo de comunicação do barramento do
sistema entre os controladores e passe um cabo
para a interface. Nota: É recomendada topologia
de barramento de ligação em cadeia. Consulte a
página 170, Protocolo de comunicações, para mais
informações.
6. Ligue um cabo de comunicação do barramento do
sistema (6.1) e um cabo de alimentação (6.2) à
interface.
7. Verifi que se todas as ligações estão concluídas e corretas:
• Atuadores
• Interruptor de aquecimento/refrigeração
• Bomba de circulação
8. Certifi que-se de que o compartimento de 230 V CA
U P O N O R S M AT R I X B A S E P R O · G U I A R Á P I D O
GU IA R ÁP IDO
T-148
T-146
T-149
11.1
3 s
3 s
11.2 11.2
T-148
T-146
T-149
11.3
11.4 11.4
04
do controlador está fechado e de que o parafuso de
fi xação está apertado.
9. Ligue o sensor externo opcional (apenas em
termóstatos compatíveis) e confi gure o interruptor
DIP (apenas no termóstato recintos públicos T-143).
Função*
Termóstato standard de divisão
Termóstato standard de divisão juntamente com
uma sonda de temperatura do piso
Termóstato standard de divisão ou dispositivo
do sistema, juntamente com uma sonda de
temperatura exterior
Dispositivo do sistema juntamente com uma
sonda de temperatura de impulsão para função
de comutação entre aquecimento/refrigeração
Dispositivo do sistema onde a entrada da sonda
é utilizada para função de comutação entre
Conforto/ECO **
Sonda remota
* O termóstato só pode ser registado como um dispositivo do
sistema num sistema Base PRO com vários controladores se
estiver registado no controlador principal.
** Fechado = ECO
10. Ligue o cabo de alimentação à tomada de parede de
230 V CA ou, se requerido pelos regulamentos locais,
a uma caixa de distribuição.

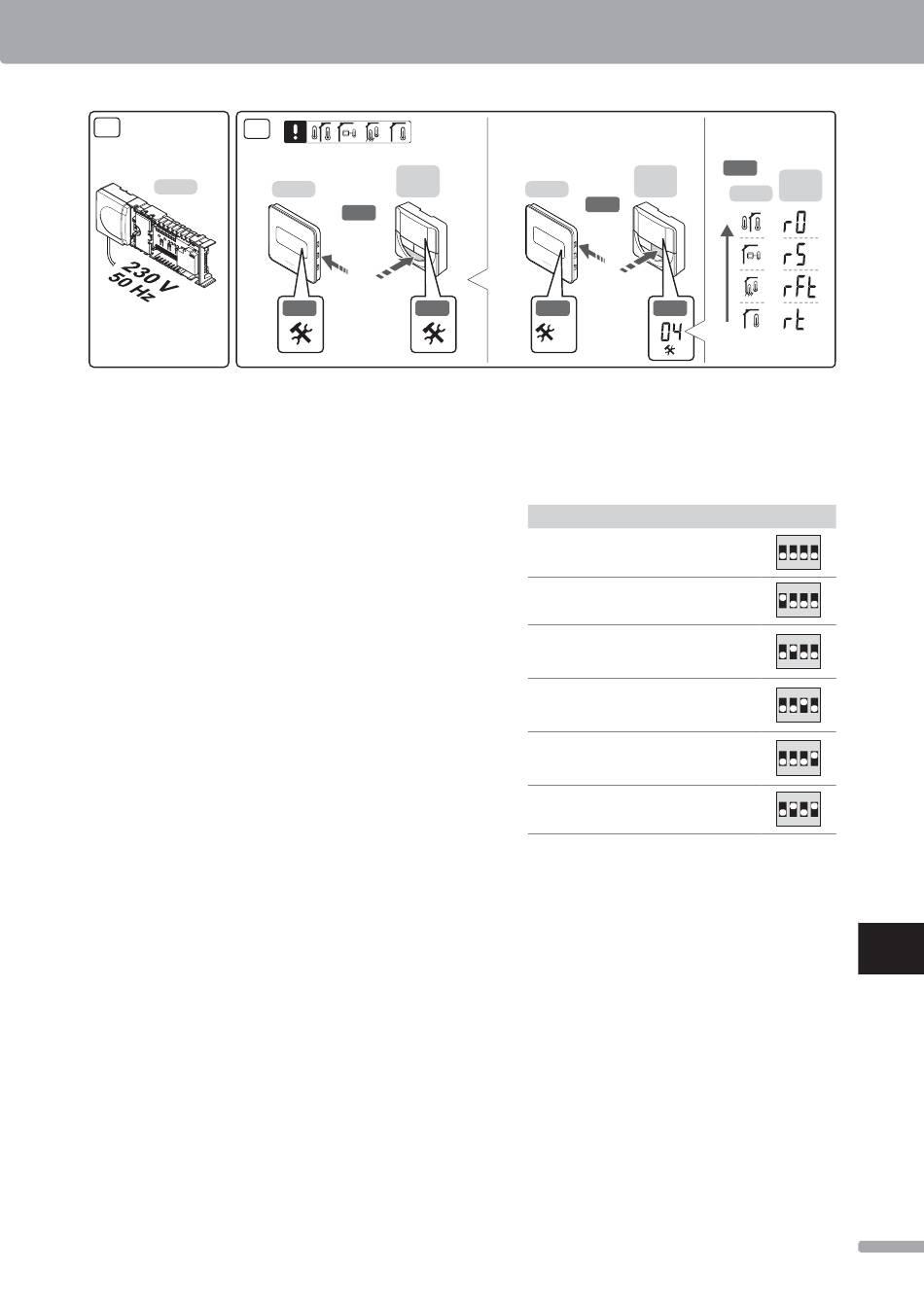

11. Selecione o modo de controlo do termóstato (menu de
defi nições 04, apenas nos termóstatos digitais).
Predefi nição: RT (termóstato standard de divisão).
Registe os termóstatos, o temporizador e outros
dispositivos do sistema, por esta ordem
(página seguinte).
