Ghid rapid

Instalarea

1. Montaţi întregul ansamblu sau părţi ale acestuia
pe perete, cu o şină DIN sau folosind şuruburi şi
dibluri de perete.
2. Conectaţi elementele de acţionare (actuatoarele).
3. Conectaţi un cablu de comunicaţii termostat
la unitatea de comandă, modulul secundar
şi/sau modulul stea opţional. Notă: Se
recomandă topologia de conectare de tip
BUS (magistrală) în serie. Consultaţi pagina
180 – Protocol de comunicaţii, pentru mai multe
informaţii.
4. Conectaţi un cablu de comunicaţii termostat
la termostat/programator.
5. Conectaţi un cablu de comunicaţii sistem de tip
BUS (magistrală) între unităţile de comandă şi
direcţionaţi unul dintre cabluri către interfaţă.
Notă: Se recomandă topologia de conectare
de tip BUS (magistrală) în serie. Consultaţi
pagina 180 – Protocol de comunicaţii, pentru
mai multe informaţii.
6. Conectaţi un cablu de comunicaţii sistem de tip
BUS (magistrală) (6.1) şi un cablu de alimentare
electrică (6.2) la interfaţă.
7. Asiguraţi-vă că s-au realizat toate conexiunile în
mod corect:
• Elemente de acţionare (actuatoare)
• Comutator încălzire / răcire
• Pompă de circulaţie
8. Asiguraţi-vă că este închis compartimentul de
230 V CA al unităţii de comandă şi că şurubul de
fi xare aferent este strâns.
U P O N O R S M AT R I X B A S E P R O · G H I D R A P I D
GHID R APID
T-148
T-146
T-149
11.1
3 s
3 s
11.2 11.2
T-148
T-146
T-149
11.3
11.4 11.4
04
9. Conectaţi senzorul extern opţional (doar la
termostatele compatibile) şi fi xaţi comutatorul
DIP (doar la termostatul public T-143).
Funcţie*
Termostat standard de interior
Termostat standard de interior împreună cu
un senzor de pardoseală
Termostat standard de interior sau dispozitiv
de sistem, împreună cu un senzor de
temperatură de exterior
Dispozitiv de sistem împreună cu un senzor
de temperatură tur, pentru funcţia de
comutare încălzire/răcire
Dispozitiv de sistem unde intrarea senzorului
se utilizează pentru funcţia de comutare
Comfort/ECO **
Senzor la distanţă
* Termostatul poate fi înregistrat ca dispozitiv de sistem pe un
sistem Base PRO cu mai multe unităţi de comandă doar dacă
acesta este înregistrat pe unitatea de comandă principală.
** Închis = ECO

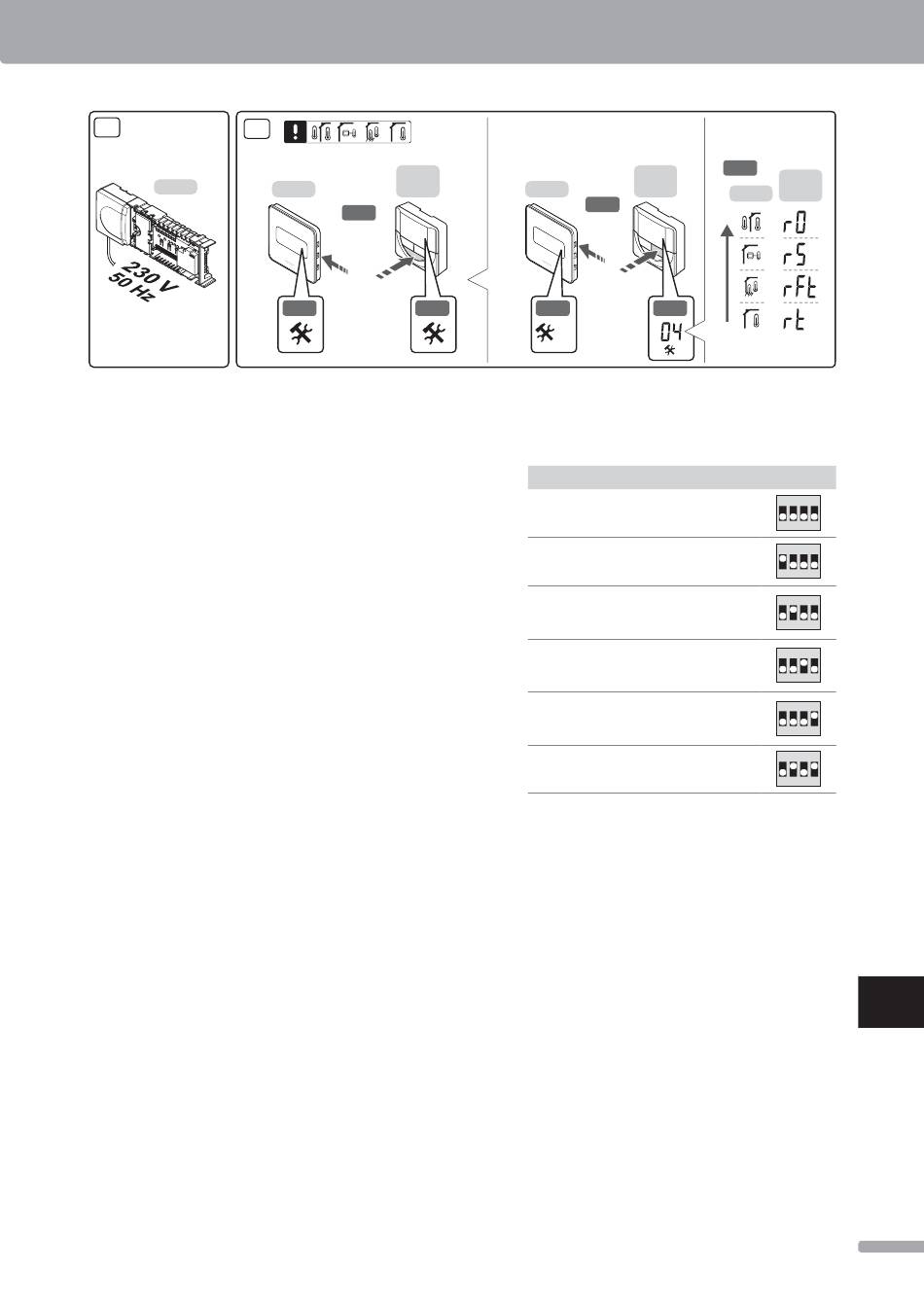

10. Conectaţi cablul de alimentare la o priză de
perete de 230 V CA sau, dacă regulile locale
o impun, la o cutie de conexiuni.
11. Selectaţi modul de control al termostatului
(meniu de setări 04, doar pentru termostate
digitale). Implicit: RT (termostat standard
de interior).
Înregistraţi termostatele, programatorul şi alte
dispozitive de sistem în ordinea respectivă (pagina
următoare).
