Краткое руководство
Установка
1. Установите весь комплект целиком или
отдельные его части на стену, используя либо
DIN-рейку, либо винты с дюбелями.
2. Подключите исполнительные механизмы.
3. Подключите кабель связи термостата
к контроллеру, дополнительному модулю
и (или) модулю-звезде (опционально).
Примечание. Рекомендуется последовательная
схема подключения (топология bus-шина).
Дополнительную информацию смотрите на
стр. 190, «Протокол связи».
4. Подключите кабель связи термостата
к термостату или таймеру.
5. Подключите Bus-кабель к контроллерам
и проведите один кабель к панели управления.
Примечание. Рекомендуется последовательная
схема подключения (топология bus-шина).
Дополнительную информацию смотрите на
стр. 190, «Протокол связи».
6. Подключите Bus-кабель (6.1) и кабель питания
(6.2) к панели управления.
7. Вся проводка должна быть выполнена
полностью и правильно:
• Исполнительные механизмы
• Переключатель отопления и охлаждения
• Циркуляционный насос
8. Отсек контроллера с напряжением
230 В переменного тока должен быть
закрыт, а крепежный винт затянут.
U P O N O R S M AT R I X B A S E P R O · К РА Т К О Е Р У К О В О Д С Т В О
КРАТКОЕ РУКОВОДС ТВО
T-148
T-146
T-149
11.1
3 s
3 s
11.2 11.2
T-148
T-146
T-149
11.3
11.4 11.4
04
9. Подключите опциональный внешний датчик
(только для совместимых термостатов)
и настройте двухпозиционный переключатель
(только для термостата Public T-143).
Функция*
Стандартный комнатный термостат
Стандартный комнатный термостат
с датчиком температуры пола
Стандартный комнатный термостат
или системное устройство с
датчиком наружной температуры
Системное устройство с датчиком
температуры на подаче для
функции переключения режимов
отопления и охлаждения
Системное устройство с
использованием входа датчика
для функции переключения между
комфортным и экономичным
режимом. **
Выносной датчик
* Термостат можно зарегистрировать как системное
устройство в системе Base PRO с несколькими
контроллерами только в том случае, если он
зарегистрирован на главном контроллере.
** Замкнуто = Экономичный режим
10. Подключите кабель питания к настенной розетке
электросети с напряжением 230 В переменного
тока или к распределительной коробке, если это
требуется по нормативным требованиям.

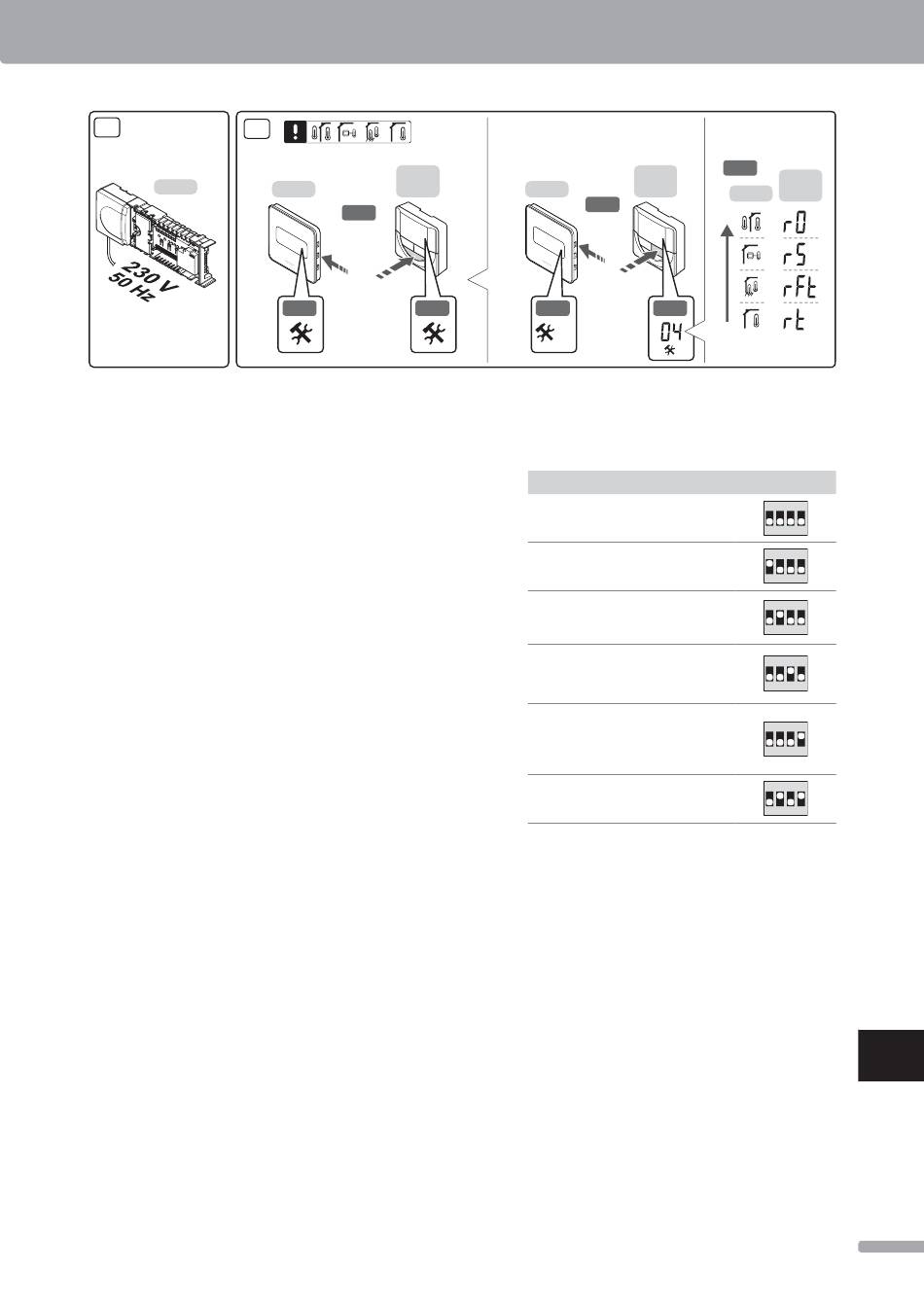

11. Выберите режим управления термостатом
