Guía rápida
Instalación
1. Fije el conjunto de unidades base a la pared, bien
con un carril DIN o utilizando tornillos y anclajes.
2. Conecte los actuadores.
3. Conecte un cable de comunicación del termostato
a la unidad base, al módulo secundario o al módulo
estrella opcional. Nota: Se recomienda la topología
bus (conexión en cadena). Consulte la página 60,
Protocolo de Comunicaciones, para obtener más
información.
4. Conecte un cable de comunicación del termostato
al termostato/programador.
5. Conecte un cable de comunicación bus del sistema
entre las unidades base y pase un cable hasta
la pantalla de control. Nota: Se recomienda la
topología bus (conexión en cadena). Consulte la
página 60, Protocolo de Comunicaciones, para
obtener más información.
6. Conecte un cable de comunicación bus del sistema
(6.1) y un cable de alimentación (6.2) a la pantalla
de control.
7. Compruebe que todos los cables estén conectados
completa y correctamente:
• Actuadores
• Interruptor de cambio calefacción/refrigeración
• Bomba de circulación
8. Asegúrese de que el compartimento de 230 V CA
de la unidad base esté cerrado y de que el tornillo
de fi jación esté apretado.
U P O N O R S M AT R I X B A S E P R O · G U Í A R Á P I D A
GU ÍA R ÁP IDA
T-148
T-146
T-149
11.1
3 s
3 s
11.2 11.2
T-148
T-146
T-149
11.3
11.4 11.4
04
9. Conecte la sonda exterior opcional (solo en
termostatos compatibles) y ajuste el interruptor
DIP (solo en el termostato público T-143).
Función*
Termostatos estándar para habitaciones
Termostato estándar para habitaciones con
sonda de temperatura de suelo
Termostato estándar o dispositivo de sistema
para habitaciones con sonda de temperatura
exterior
Dispositivo de sistema con sonda de
temperatura de suministro para la función de
cambio calefacción/refrigeración
Dispositivo del sistema donde la entrada de
la sonda se utiliza para la función de cambio
Confort/ECO **
Sonda remota
* El termostato solo se puede registrar como un dispositivo de
sistema para un sistema Base PRO con múltiples unidades
base si está registrado a la unidad base principal.
** Cerrado = ECO

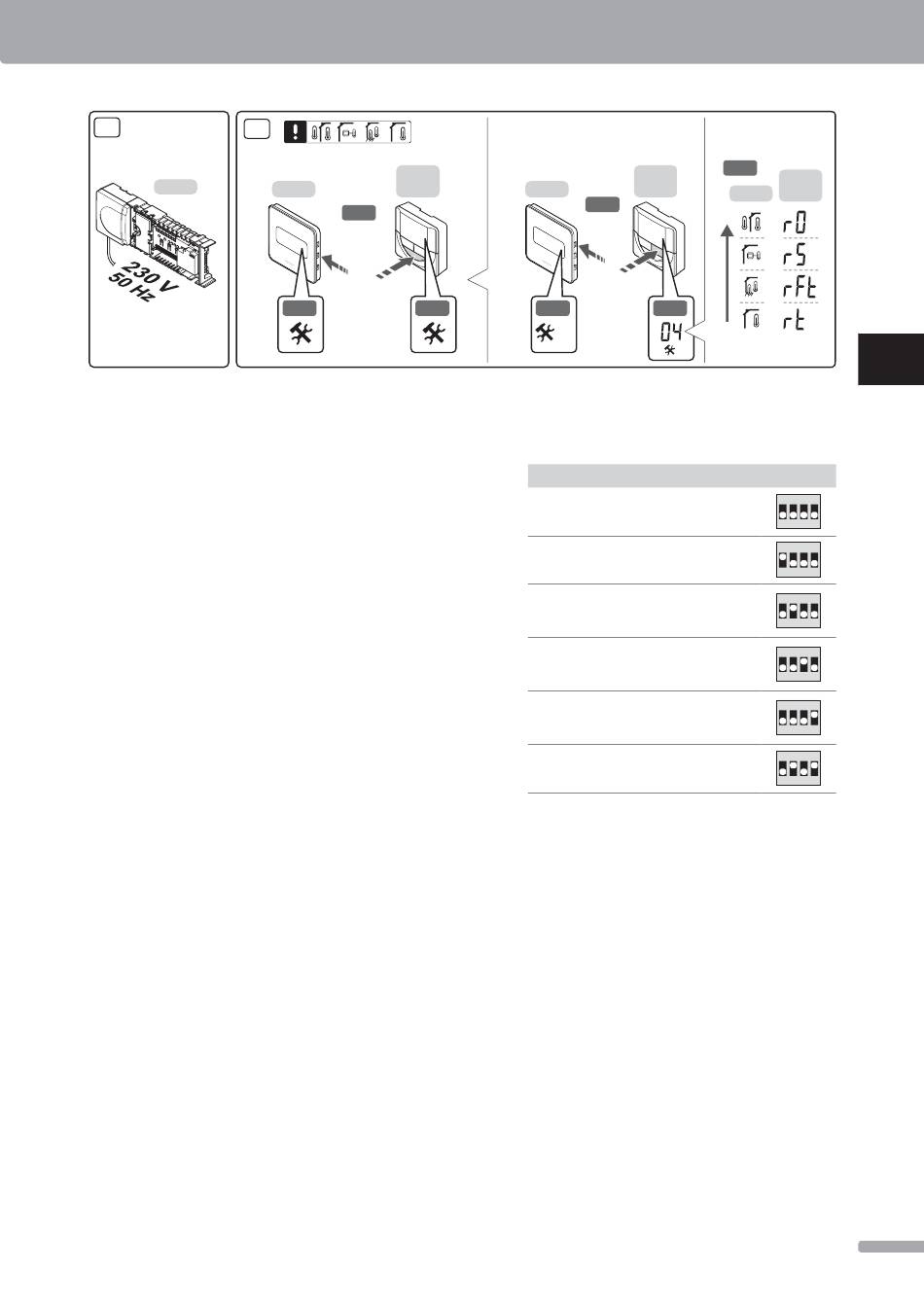

10. Conecte el cable de corriente a una toma de
230 V CA, o si la normativa local lo requiere,
a una caja de distribución.
11. Seleccione el modo de control del termostato (menú
de confi guración 04, solo en termostatos digitales).
Predeterminado: RT (Temperatura de la habitación).
Registre los termostatos, el programador y los demás
dispositivos del sistema en el orden indicado (siguiente
página).
UK
CZ
11.5
T-148
T-146
T-149
DE
DK
EE
ES
FI
FR
Interruptor
ON DIP
HR
1 2 3 4
ON DIP
1 2 3 4
HU
ON DIP
1 2 3 4
IT
ON DIP
1 2 3 4
LT
ON DIP
1 2 3 4
LV
ON DIP
1 2 3 4
NL
NO
PL
PT
RO
RU
SE
SI
SK
