Quickguide

Installation

1. Fastgør hele enheden eller dele af den til væggen,
enten med en DIN-skinne eller ved hjælp af skruer
og plugs.
2. Tilslut telestaterne.
3. Tilslut et termostatkommunikationskabel til
kontrolenheden, slavemodulet og/eller det valgfri
samlemodul. Bemærk: Det anbefales at bruge
busprincip med serieforbindelse. Se side 40,
Kommunikationsprotokol, for at få yderligere
oplysninger.
4. Tilslut et termostatkommunikationskabel til
termostaten/timeren.
5. Tilslut et systembus-kommunikationskabel
mellem kontrolenhederne, og før et kabel til
betjeningsenheden. Bemærk: Det anbefales at
bruge busprincip med serieforbindelse. Se side 40,
Kommunikationsprotokol, for at få yderligere
oplysninger.
6. Slut et systembus-kommunikationskabel (6.1) og et
strømkabel (6.2) til betjeningsenheden.
7. Kontrollér, at al ledningsføring er komplet og
korrekt:
• Telestater
• Varme/køle-kontakt
• Cirkulationspumpe
8. Sørg for, at kontrolenhedens 230 V vekselstrøm-rum
er lukket, og at monteringsskruen er spændt.
U P O N O R S M AT R I X B A S E P R O · Q U I C K G U I D E
QUICKGUIDE
T-148
T-146
T-149
11.1
3 s
3 s
11.2 11.2
T-148
T-146
T-149
11.3
11.4 11.4
04
9. Tilslut den valgfri eksterne føler (kun kompatible
termostater), og indstil DIP-kontakten
(kun termostat T-143 til institutionsbrug).
Funktion*
Standard rumtermostat
Standard rumtermostat sammen med en
gulvtemperaturføler
Standard rumtermostat eller systemenhed
sammen med en udendørs temperaturføler
Systemenhed sammen med en
fremløbstemperaturføler til varme/køle-
omskiftningsfunktion
Systemenhed, hvor følerindgangen bruges til
komfort/ECO-omskiftningsfunktion **
Fjernføler
* Termostaten kan kun registreres som en systemenhed til
et Base PRO-system med fl ere kontrolenheder, hvis den
er registreret til masterkontrolenheden.
** Lukket = ECO-tilstand
10. Slut strømkablet til et 230 V vekselstrømstik eller,
hvis lokale regler kræver det, til en tilslutningsdåse.

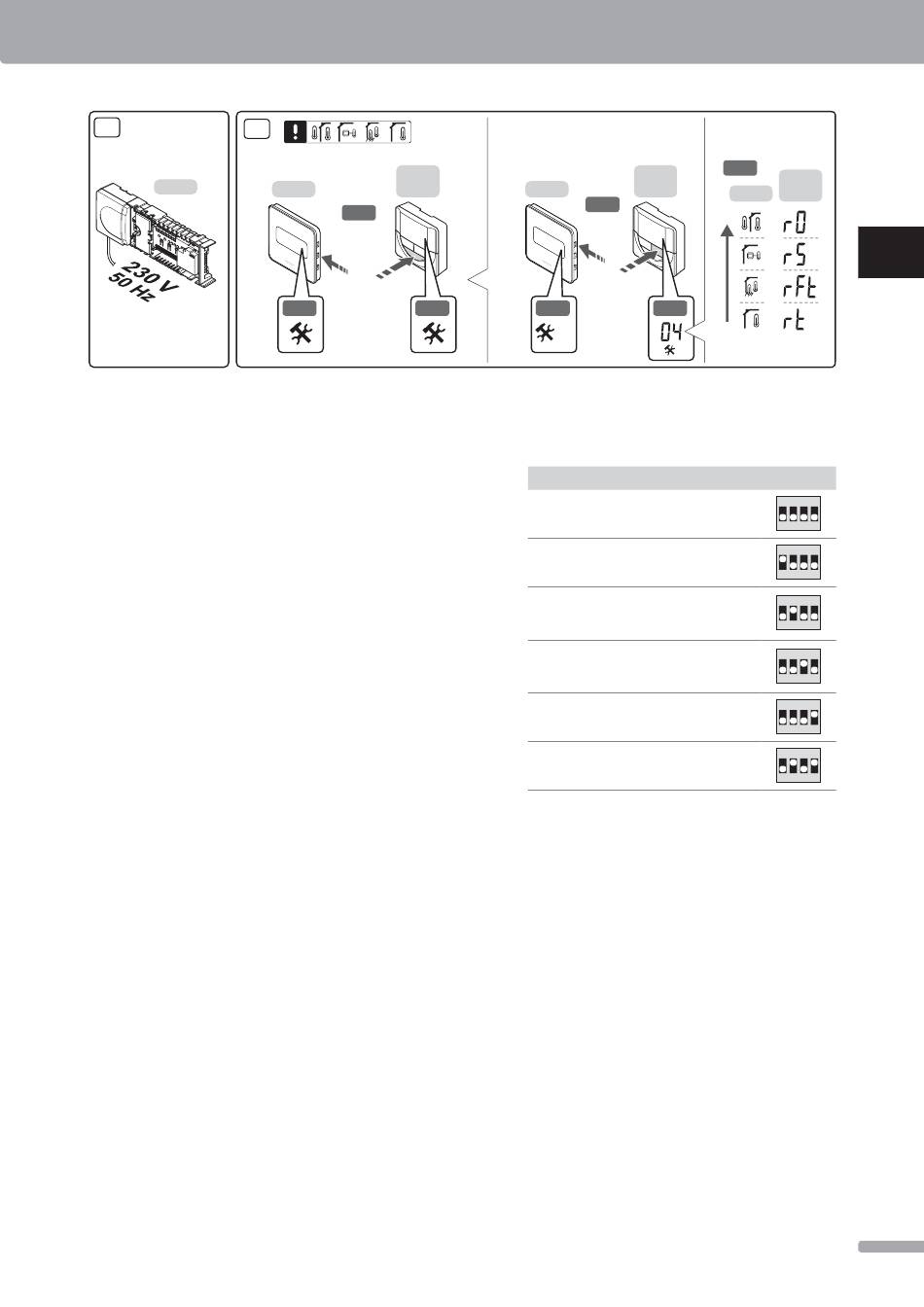

11. Vælg termostatkontroltilstand
(indstillingsmenu 04, kun i digitale termostater).
Standard: RT (standard rumtermostat).
Registrer termostaterne, timeren og andre
systemenheder i denne rækkefølge (næste side).
