Snabbguide

Installation

1. Montera den fullständiga utrustningen, eller delar
av den, på väggen med antingen en DIN-skena eller
med skruv och plugg.
2. Anslut styrdonen.
3. Anslut en kommunikationskabel för termostat till
reglercentralen, slavmodulen och/eller den valfria
kopplingsmodulen. Obs: För nätverkstopologi
rekommenderas busskoppling i linje. Se sida 200,
Kommunikationsprotokoll för mer information.
4. Anslut en kommunikationskabel för termostat
till termostaten/timern.
5. Anslut en systembusskommunikationskabel
mellan reglercentraler och dra en kabel till
manöverpanelen. Obs: För nätverkstopologi
rekommenderas busskoppling i linje. Se sida 200,
Kommunikationsprotokoll för mer information.
6. Anslut en systembusskommunikationskabel (6.1)
och en nätkabel (6.2) till manöverpanelen.
7. Kontrollera att ledningsdragningen är komplett
och korrekt utförd:
• Styrdon
• Reglage värme/kyla
• Cirkulationspump
8. Se till att 230 V-facket på reglercentralen är
stängt och att fästskruven är åtdragen.
U P O N O R S M AT R I X B A S E P R O · S N A B B G U I D E
SNAB BG UID E
T-148
T-146
T-149
11.1
3 s
3 s
11.2 11.2
T-148
T-146
T-149
11.3
11.4 11.4
04
9. Anslut en valfri extern givare (endast kompatibla
termostater) och ställ in DIP-switchen
(endast termostat för offentliga miljöer T-143).
Funktion*
Standardrumstermostat
Standardrumstermostat med
golvtemperatursensor
Standardrumstermostat eller systemenhet
med en utomhustemperatursensor
Systemenhet tillsammans med en
framledningstemperatursensor för värme/kyla
omkoppling
Systemenhet där sensoringången används för
omkoppling av Komfort/ECO **
Extern sensor
* Termostaten kan endast registreras som en systemenhet till
ett Base PRO system med fl era reglercentraler, om det är
registrerat till masterreglercentralen.
** Stängd = ECO
10. Anslut nätkabeln till ett uttag med 230 V AC,
eller om lokala omständigheter så kräver,
till en kopplingsdosa.

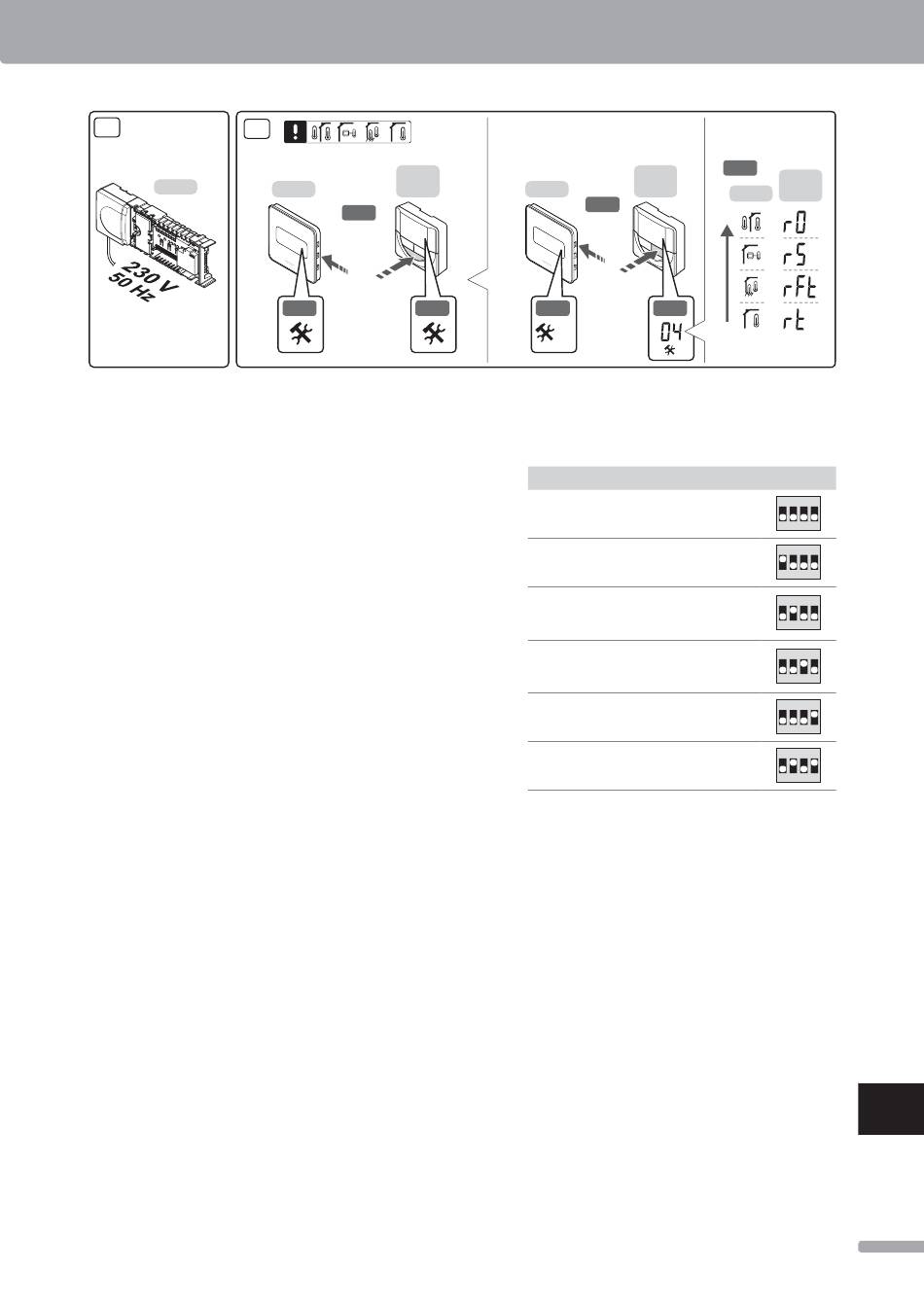

11. Välj läge på termostaten (inställningsmeny 04,
endast på digitala termostater). Förinställning: RT
(standardrumstermostat).
Registrera termostater, timern och andra systemenheter,
i den ordningen (nästa sida).
