Rövid Szerelési Útmutató; Üzembe Helyezés - Uponor Smatrix Base PRO Kurzanleitung

10
11
X-147
Rövid szerelési
útmutató
Üzembe helyezés
1. Ha az egész berendezést vagy annak egy részét
falra szereli, használjon DIN-sínt vagy tiplis fali
csavarokat.
2. Csatlakoztassa az állásszabályozókat.
3. A gyengeáramú kábelt a szabályozóhoz,
a bővítőmodulhoz vagy a külön megvásárolható
csillagmodulhoz csatlakoztassa. Megjegyzés:
Javasoljuk, hogy a sínrendszer egységei láncban
kapcsolódjanak egymáshoz. Az adatátviteli
kapcsolatokról bővebb tájékoztatás az 100. oldalon
található.
4. A gyengeáramú kábelt a termosztáthoz vagy
az időkapcsolóhoz csatlakoztassa.
5. Csatlakoztasson egy rendszersín-adatátviteli
kábelt a vezérlőegységek közé, és vezessen egy
kábelt a programozóegységhez. Megjegyzés:
Javasoljuk, hogy a sínrendszer egységei láncban
kapcsolódjanak egymáshoz. Az adatátviteli
kapcsolatokról bővebb tájékoztatás az 100. oldalon
található.
6. Csatlakoztasson egy rendszersín-
adatátviteli kábelt (6.1) és egy tápkábelt
(6.2) a programozóegységhez.
7. Ellenőrizze, hogy minden vezeték csatlakoztatása
megtörtént és megfelelő-e:
• Állásszabályozók
• Fűtés-/hűtés kapcsoló
• Keringtető szivattyú
8. Győződjön meg arról, hogy a vezérlőegység
230 V váltóáramú rekesze zárva van,
a rögzítőcsavar pedig meg van húzva.
U P O N O R S M AT R I X B A S E P R O · R Ö V I D S Z E R E L É S I Ú T M U TAT Ó
RÖVID ÚTMUTATÓ
T-148
T-146
T-149
11.1
3 s
3 s
11.2 11.2
T-148
T-146
T-149
11.3
11.4 11.4
04
9. Csatlakoztassa a külön megvásárolható
külső érzékelőt (amennyiben a termosztát
kompatibilis), és állítsa be a DIP-kapcsolót
(csak a T-143 közületi termosztáton).
Funkció*
Normál helyiségtermosztát
Normál helyiségtermosztát
padlóhőmérséklet-érzékelővel
Normál helyiségtermosztát vagy a
rendszer valamelyik készüléke kültéri
hőmérséklet-érzékelővel
Rendszerkészülék a fűtés-/hűtéskapcsoló
funkcióhoz tartozó hőmérséklet-
érzékelővel
A rendszer olyan készüléke, amely az
érzékelőből érkező jeleket a Komfort/ECO
üzemmód közötti átváltáshoz használja **
Távérzékelő
* Ha a termosztát a fő vezérlőegységben van regisztrálva,
akkor csak rendszerkészülékként regisztrálható
a többvezérlős Base PRO rendszerben.
** Zárt = ECO

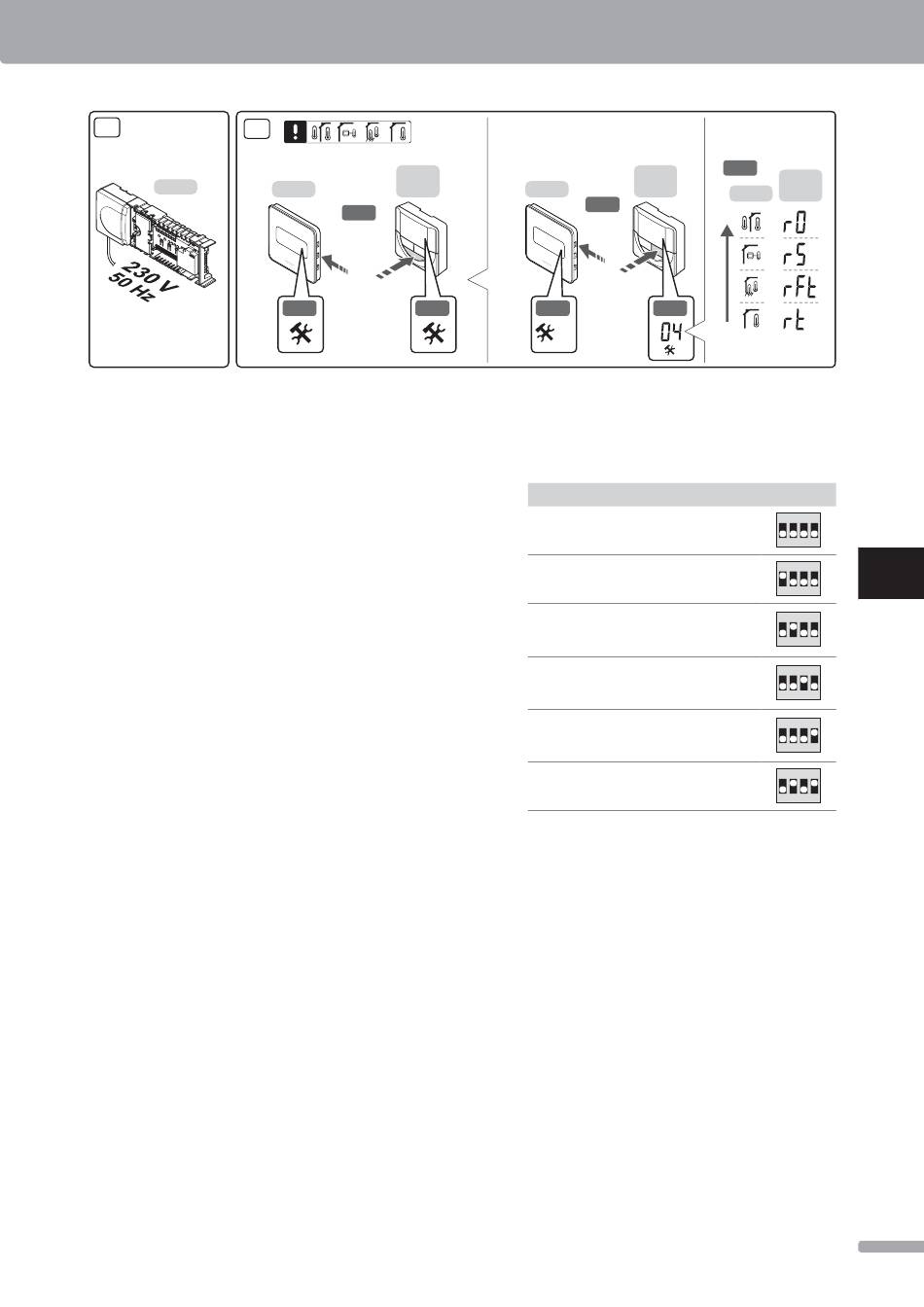

10. Csatlakoztassa a tápkábelt a 230 V-os
fali csatlakozóaljzathoz, vagy ha a helyi
rendelkezések ezt írják elő, egy bekötődobozhoz.
11. Válassza ki a termosztát üzemmódját
(a 04 beállítási menüből, csak digitális
termosztátok esetén). Alapértelmezés szerint:
RT (normál helyiségtermosztát).
Regisztrálja a termosztátokat, az időkapcsolót és a
többi készüléket – ebben a sorrendben (lásd a
következő oldalt).
UK
CZ
11.5
T-148
T-146
T-149
DE
DK
EE
ES
FI
FR
Kapcsoló
ON DIP
HR
1 2 3 4
ON DIP
HU
1 2 3 4
ON DIP
IT
1 2 3 4
ON DIP
LT
1 2 3 4
ON DIP
LV
1 2 3 4
ON DIP
NL
1 2 3 4
