Hitri vodič

Vgradnja

1. Namestite sestavljen del ali del sestava na steno
z uporabo DIN letve/nosilca ali s pomočjo vijakov
in zidnih vložkov.
2. Priključite termopogone.
3. Komunikacijski kabel termostata priključite na
priključni modul, pomožni modul in/ali dodatni
zvezdasti modul. Opomba: Priporočamo topologijo
zaporednega povezovanja. Dodatne informacije
na strani 210 v razdelku »Komunikacijski protokol«.
4. Priključite komunikacijski kabel termostata na
priključni modul/timer.
5. Priključite sistemski bus komunikacijski kabel
med priključnimi moduli in napeljite en kabel
do vmesnika. Opomba: Priporočamo topologijo
zaporednega povezovanja. Dodatne informacije
na strani 210 v razdelku »Komunikacijski protokol«.
6. Priključite sistemski bus komunikacijski kabel
(6.1) in napajalni kabel (6.2) na vmesnik.
7. Preverite, če je ožičenje končano in
izvedeno pravilno:
• Termopogoni
• Preklopno stikalo ogrevanje/hlajenje
• Obtočna črpalka
8. Zagotovite, da je 230 V AC predelek priključnega
modula zaprt in pritrjen s pritrdilnim vijakom.
U P O N O R S M AT R I X B A S E P R O · H I T R I V O D I Č
HITRI VODIČ
T-148
T-146
T-149
11.1
3 s
3 s
11.2 11.2
T-148
T-146
T-149
11.3
11.4 11.4
04
9. Priključite dodatno zunanje tipalo (samo združljivi
termostati) in nastavite konfi guracijska stikala
DIP (samo javni termostat T-143).
Funkcija*
Uporabljen kot navadni sobni
termostat
Uporabljen kot navadni sobni
termostat skupaj s temperaturnim
tipalom
Uporabljen kot navadni sobni termostat
ali kot sistemska naprava, skupaj s
tipalom zunanje temperature
Uporabljen kot sistemska naprava
skupaj s tipalom temperature dovoda
za preklop načina obratovanja iz
ogrevanja v hlajenje
in obratno
Uporabljen kot sistemska naprava, kjer
se vhodni signal uporabi za preklop
iz komfortnega v ekonomični način
delovanja **
Uporaba daljinskega (oddaljenega)
tipala
* Pri sistemu Base PRO z več priključnimi moduli se lahko
termostat registrira kot sistemska naprava le na glavni
priključni modul.
** Zaprto = ekonomični način (ECO)

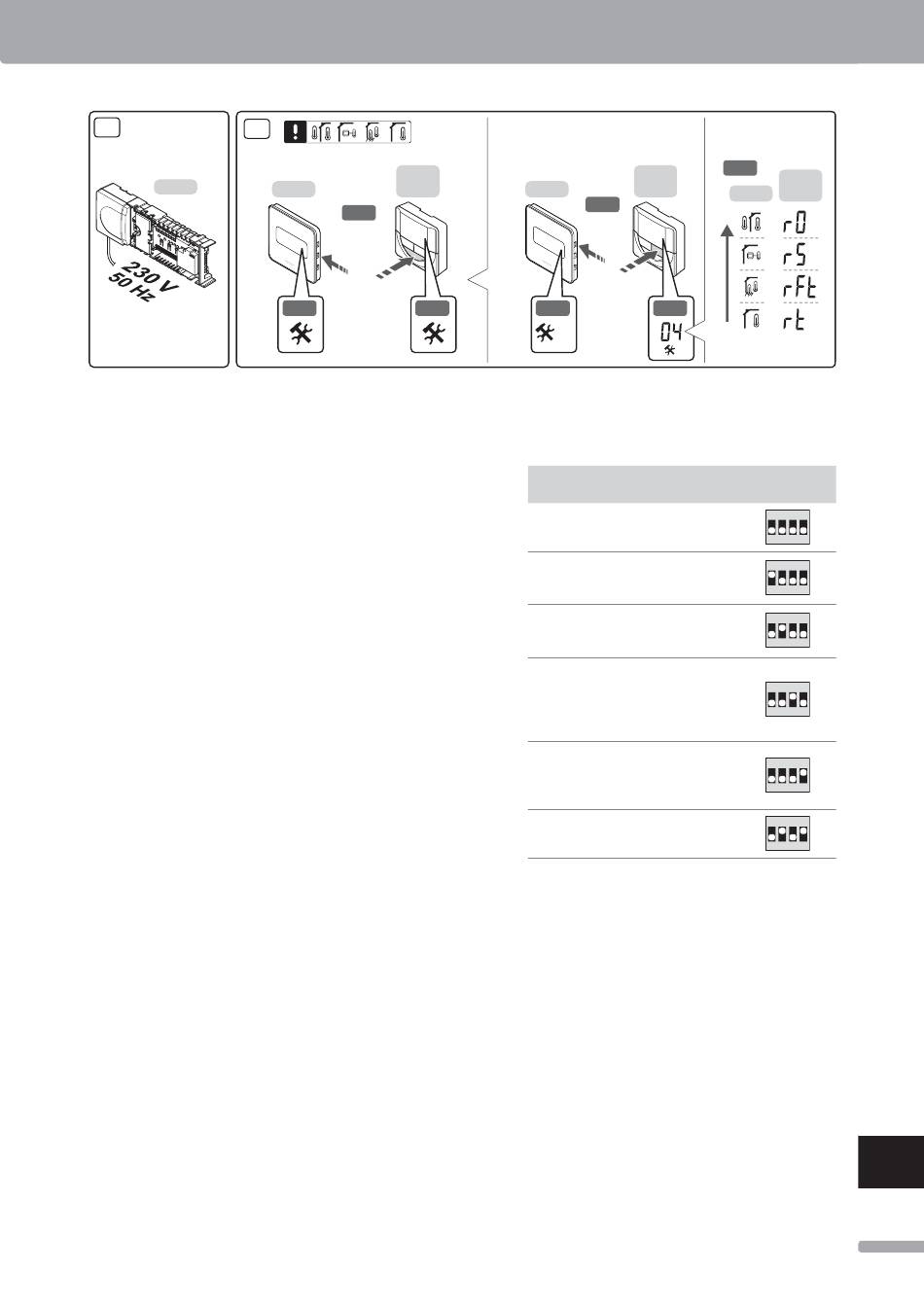

10. Priključite priključni kabel v 230 V AC na stensko
vtičnico ali, če je to zahtevano s strani lokalnih
predpisov, v priključno dozo.
11. Izberite način delovanja na termostatu
(nastavitveni menu 04, velja samo za digitalne
termostate). Privzeta vrednost: RT
(standardni sobni termostat).
Registrirajte termostate, timer in ostale
sistemske naprave, v naslednjem vrstnem
redu (glejte naslednjo stran).
EN
CZ
11.5
T-148
T-146
T-149
DE
DK
EE
ES
FI
FR
Konfi guracijsko
stikalo
ON DIP
HR
1 2 3 4
ON DIP
HU
1 2 3 4
ON DIP
IT
1 2 3 4
LT
ON DIP
1 2 3 4
LV
ON DIP
NL
1 2 3 4
ON DIP
NO
1 2 3 4
PL
PT
RO
RU
SE
SI
SK
2 0 7
