Krótki przewodnik
Montaż
1. Przymocować cały zespół lub jego części do
ściany za pomocą szyny DIN lub za pomocą śrub
i zatyczek.
2. Podłączyć siłowniki.
3. Podłączyć kabel komunikacyjny termostatu
do sterownika, modułu rozszerzającego i/lub
opcjonalnego modułu gwiazda. Uwaga: Zaleca
się układ szynowy: układ szeregowy. Więcej
informacji znajduje się na stronie 160 w rozdziale
„Protokół komunikacyjny".
4. Podłączyć kabel komunikacyjny termostatu
do termostatu/programatora.
5. Połączyć sterowniki systemowym kablem
komunikacyjnym, a jeden kabel poprowadzić do
programatora. Uwaga: Zaleca się układ szynowy:
układ szeregowy. Więcej informacji znajduje się na
stronie 160 w rozdziale „Protokół komunikacyjny".
6. Podłączyć systemowy kabel komunikacyjny (6.1)
oraz kabel zasilania (6.2) do programatora.
7. Sprawdzić, czy okablowanie jest kompletne
i prawidłowe:
siłowniki,
przełącznik ogrzewania/chłodzenia,
pompa cyrkulacyjna.
8. Upewnić się, że przedział zasilania 230 V AC
sterownika jest zamknięty oraz że śruba
mocująca jest dokręcona.
U P O N O R S M AT R I X B A S E P R O · K R Ó T K I P R Z E W O D N I K
KRÓTKI PRZE WODNIK
T-148
T-146
T-149
11.1
3 s
3 s
11.2
11.2
T-148
T-146
T-149
11.3
11.4
11.4
04
9. Podłączyć opcjonalny czujnik zewnętrzny
(dotyczy tylko kompatybilnych termostatów)
i ustawić przełącznik DIP (dotyczy tylko
termostatu public T-143).
Funkcja*
Standardowy termostat pokojowy
Standardowy termostat pokojowy z
czujnikiem temperatury podłogi
Standardowy termostat pokojowy lub
urządzenie systemowe z czujnikiem
temperatury zewnętrznej
Urządzenie systemowe z czujnikiem
temperatury zasilania — funkcja
przełączania ogrzewanie/chłodzenie
Urządzenie systemowe, w którym sygnał
wejściowy czujnika jest wykorzystywany
w funkcji przełączania trybów Komfort/
ECO **
Czujnik zdalny
* Termostat można zarejestrować jako urządzenie systemowe
Base PRO z wieloma sterownikami tylko wtedy, gdy został on
zarejestrowany w sterowniku nadrzędnym.
** Zamknięty = ECO
10. Podłączyć kabel zasilania do gniazda ściennego
230 V AC lub — jeżeli wymagają tego przepisy
lokalne — do puszki połączeniowej.

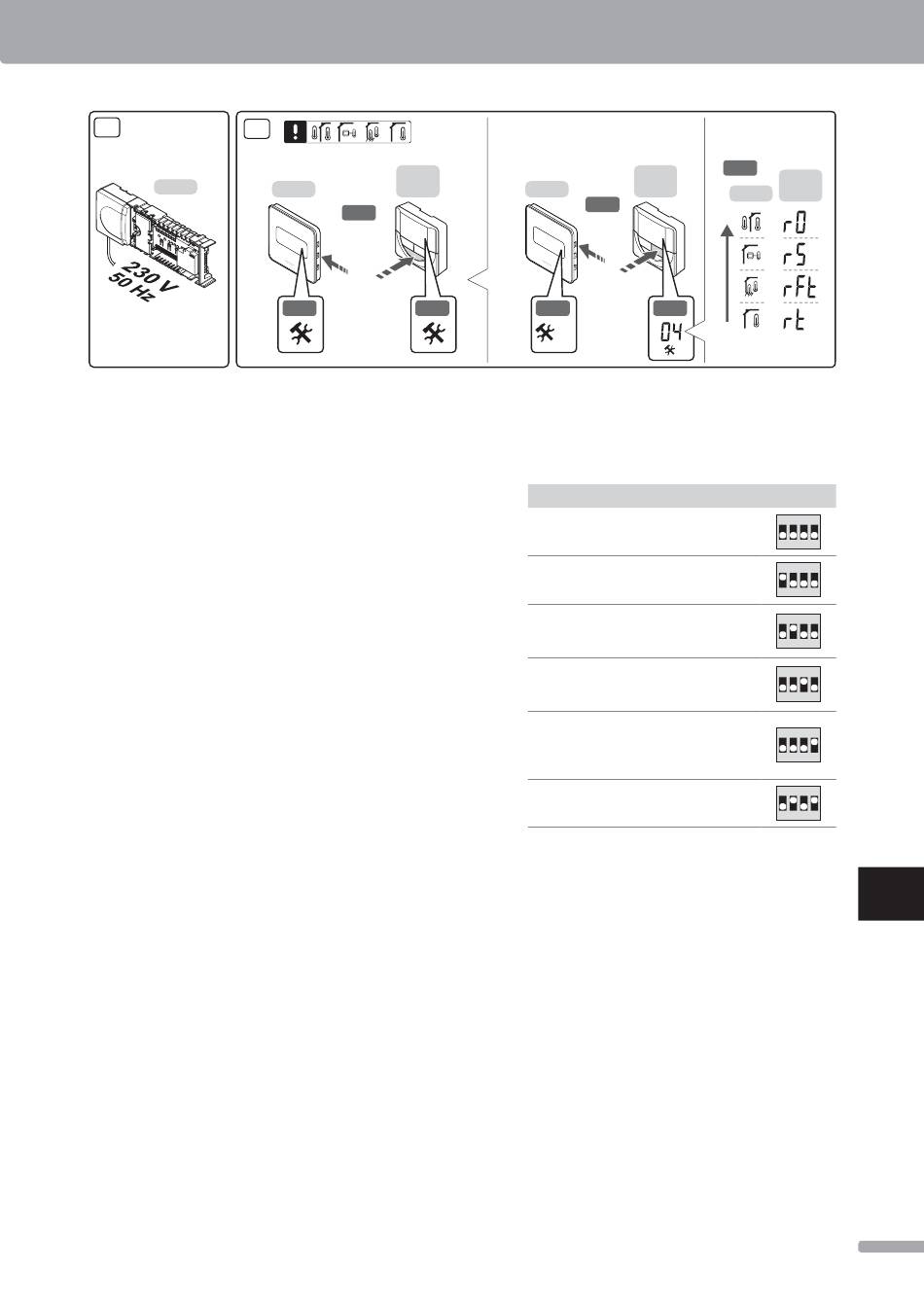

11. Wybrać tryb sterowania termostatu
(menu ustawień 04, tylko w termostatach
z wyświetlaczem). Domyślnie: RT (standardowy
termostat pokojowy).
Zarejestrować termostaty, programator
i inne urządzenia systemowe, w tej kolejności
(kolejna strona).
