Bedienungsanleitung EMGZ 321

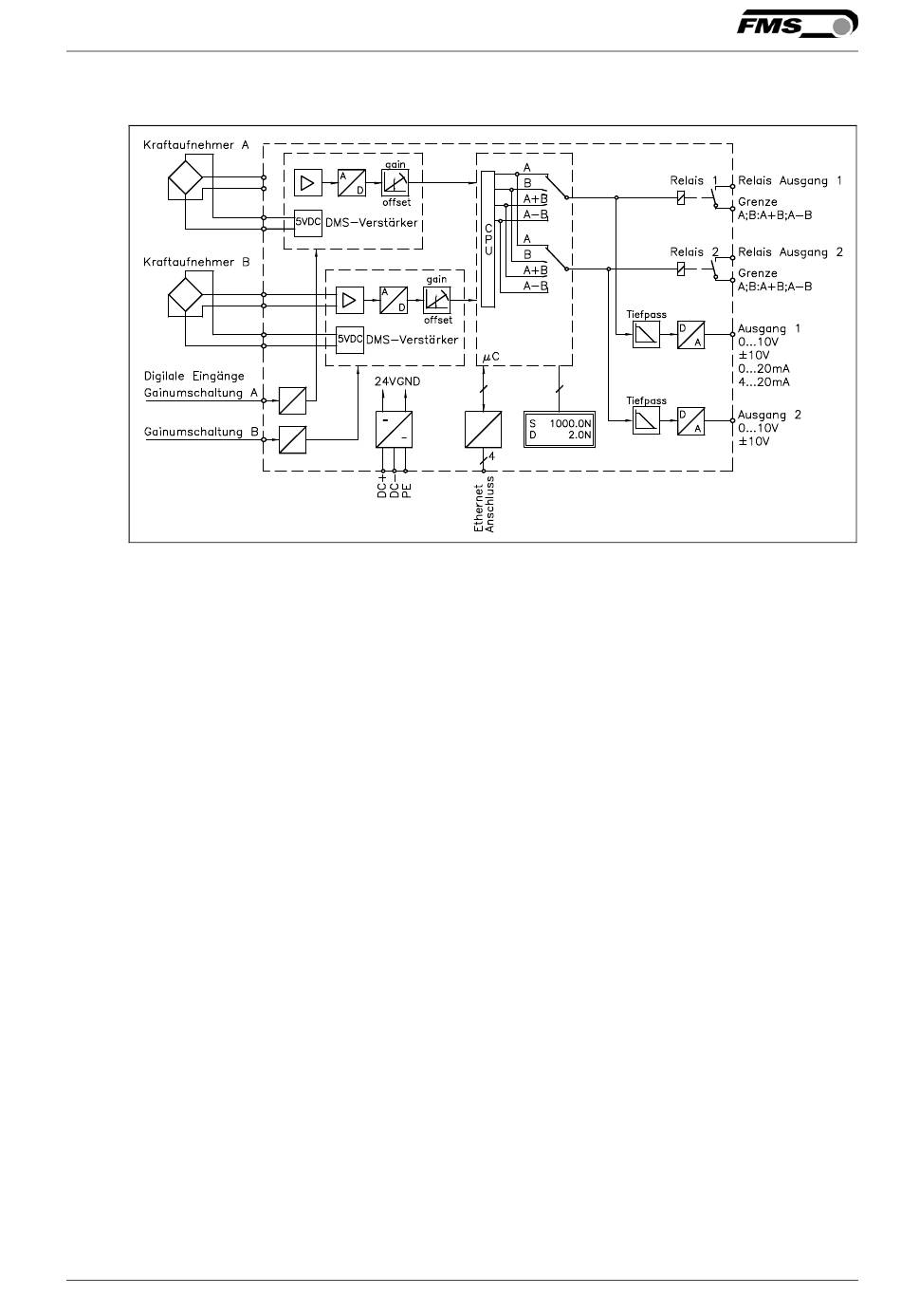

2: Blockschaltbild EMGZ321
Bedienpanel und Display
Eine zweizeilige LCD Anzeige zu je 8 Zeichen und die kompassartige Anordnung der
grossen Tasten gewährleisten eine einfache und übersichtliche Bedienung. Die
Parametrierung kann über das Bedienpanel oder über einen PC (via Webbrowser)
erfolgen.
DMS-Verstärker
Der Verstärker stellt die hochstabile Speisung für die DMS-Messbrücken der
Kraftaufnehmer bereit. Diese können in 4-Leiterschaltung angeschlossen werden.
Ein hochstabiler, fest eingestellter Differenzverstärker verstärkt das mV-Signal auf
Signalpegel bis zu 10V. Die gesamte Signalkonditionierung erfolgt digital.
Schnittstellen
Der EMGZ321 Verstärker kann in einem Ethernet Netzwerk eingebunden werden
und über mit einen Web-Browser (Internet Explorer 7) parametrisiert werden.
