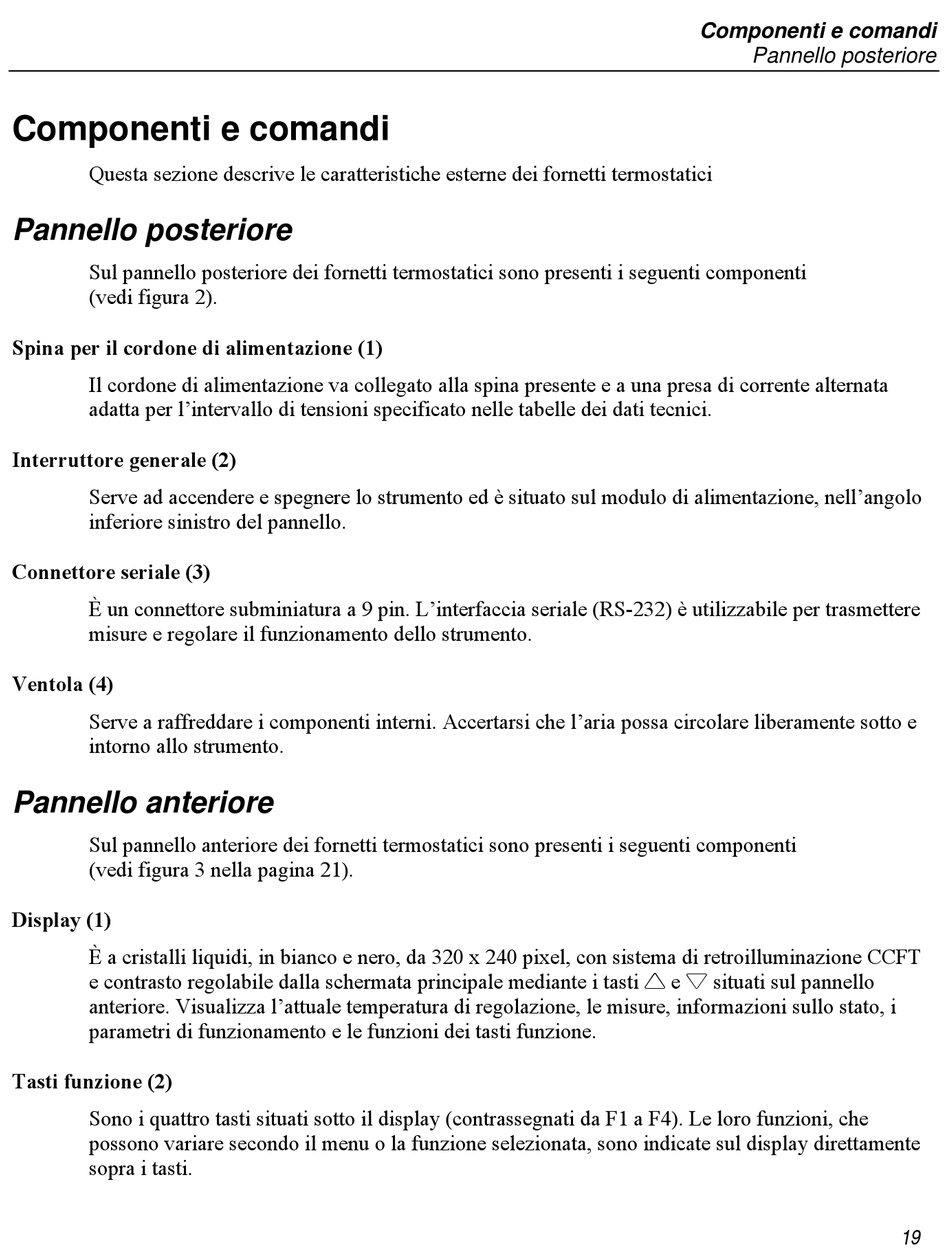

Componenti e comandi

Questa sezione descrive le caratteristiche esterne dei fornetti termostatici

Pannello posteriore

Sul pannello posteriore dei fornetti termostatici sono presenti i seguenti componenti
(vedi figura 2).
Spina per il cordone di alimentazione (1)
Il cordone di alimentazione va collegato alla spina presente e a una presa di corrente alternata
adatta per l'intervallo di tensioni specificato nelle tabelle dei dati tecnici.
Interruttore generale (2)
Serve ad accendere e spegnere lo strumento ed è situato sul modulo di alimentazione, nell'angolo
inferiore sinistro del pannello.
Connettore seriale (3)
È un connettore subminiatura a 9 pin. L'interfaccia seriale (RS-232) è utilizzabile per trasmettere
misure e regolare il funzionamento dello strumento.
Ventola (4)
Serve a raffreddare i componenti interni. Accertarsi che l'aria possa circolare liberamente sotto e
intorno allo strumento.

Pannello anteriore

Sul pannello anteriore dei fornetti termostatici sono presenti i seguenti componenti
(vedi figura 3 nella pagina 21).
Display (1)
È a cristalli liquidi, in bianco e nero, da 320 x 240 pixel, con sistema di retroilluminazione CCFT
e contrasto regolabile dalla schermata principale mediante i tasti 2 e 1 situati sul pannello
anteriore. Visualizza l'attuale temperatura di regolazione, le misure, informazioni sullo stato, i
parametri di funzionamento e le funzioni dei tasti funzione.
Tasti funzione (2)
Sono i quattro tasti situati sotto il display (contrassegnati da F1 a F4). Le loro funzioni, che
possono variare secondo il menu o la funzione selezionata, sono indicate sul display direttamente
sopra i tasti.
