point; il tempo necessario può andare da 5 a 10 minuti, a seconda dell'intervallo di temperatura, e
sono necessari altri 5 – 10 minuti perché la temperatura si stabilizzi entro ±0,1 °C dal set-point.
Per raggiungere la stabilizzazione finale possono essere necessari altri 15 – 20 minuti.

Sonda di riferimento (solo per i modelli -R)

La sezione relativa alla sonda di riferimento, nel manuale dell'utente, spiega dettagliatamente
come impostare la sonda di riferimento del calibratore mediante i tasti sul pannello anteriore.
Di seguito viene illustrata sinteticamente la procedura.

Collegamento della sonda

L'unico tipo di sonda utilizzabile con l'ingresso per il termometro di riferimento è PRT. La sonda
PRT (RTD o SPRT) va collegata a tale ingresso mediate un connettore DIN a 5 pin. La Figura 1
illustra il cablaggio di una sonda a quattro fili al connettore DIN a cinque pin: una coppia di fili è
collegata ai pin 1 e 2, mentre l'altra coppia è collegata ai pin 4 e 5 (i pin 1 e 5 applicano la
corrente, mentre i pin 2 e 4 rilevano il potenziale). Se è presente un filo funzionante da
schermatura, va collegato al pin 3.
Con il termometro di riferimento si può adoperare anche una sonda a due fili, uno dei quali va
collegato a entrambi i pin 1 e 2, mentre l'altro va collegato a entrambi i pin 4 e 5. Se è presente un
filo funzionante da schermatura, va collegato al pin 3. La precisione può diminuire notevolmente
quando si utilizza un collegamento a due fili, a causa della resistenza principale.

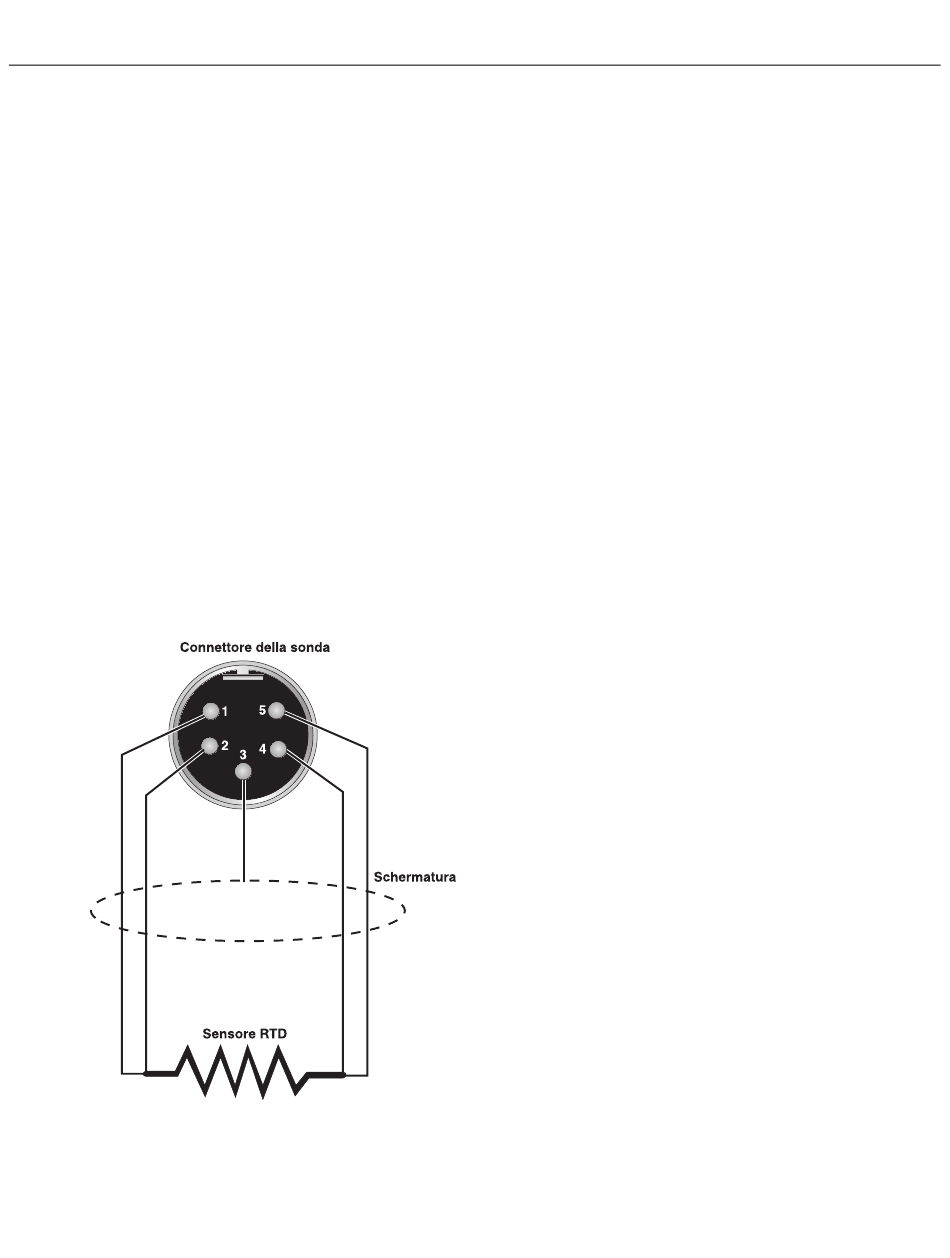

Figura 1. Cablaggio del connettore della sonda
