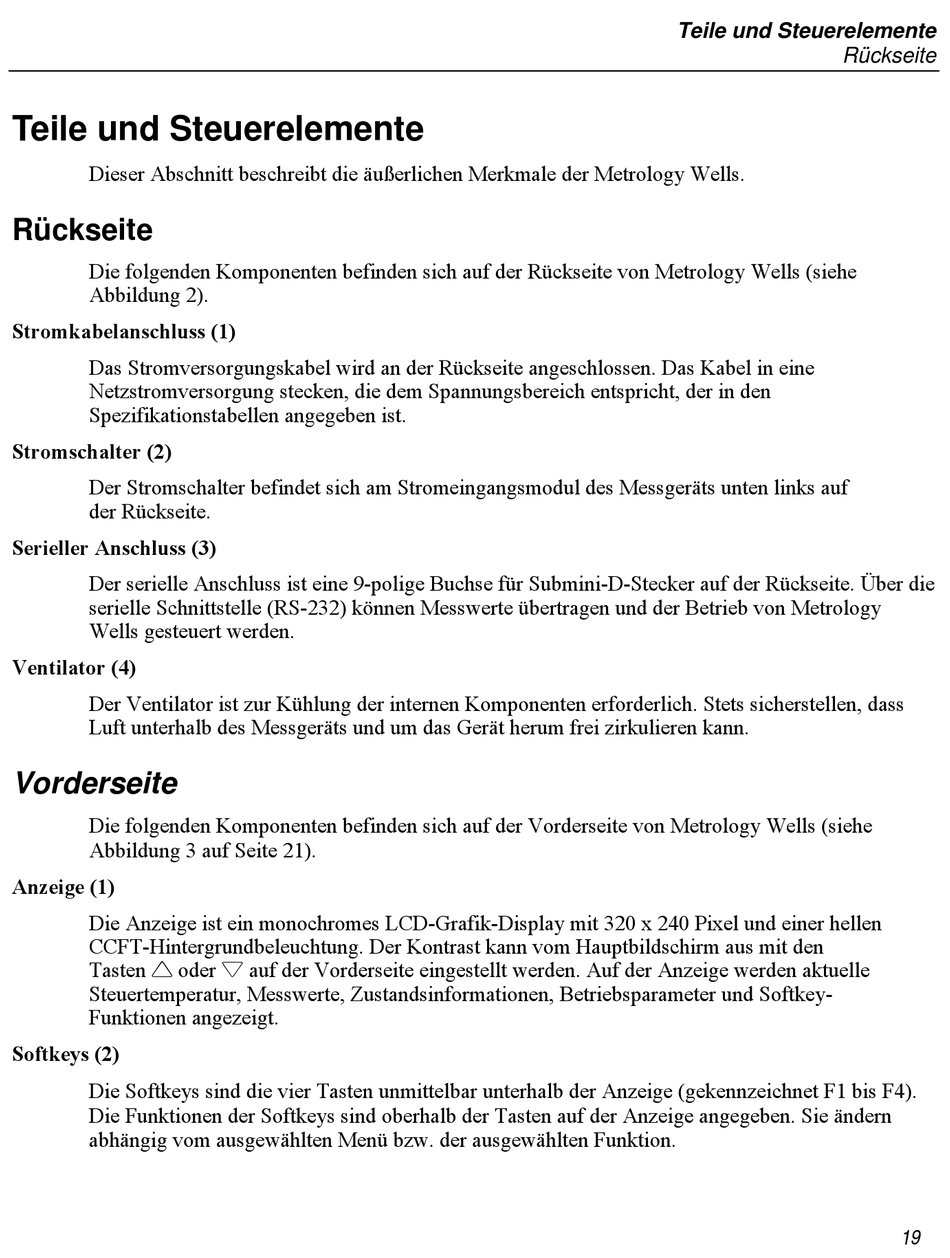

Teile und Steuerelemente

Dieser Abschnitt beschreibt die äußerlichen Merkmale der Metrology Wells.
Rückseite
Die folgenden Komponenten befinden sich auf der Rückseite von Metrology Wells (siehe
Abbildung 2).
Stromkabelanschluss (1)
Das Stromversorgungskabel wird an der Rückseite angeschlossen. Das Kabel in eine
Netzstromversorgung stecken, die dem Spannungsbereich entspricht, der in den
Spezifikationstabellen angegeben ist.
Stromschalter (2)
Der Stromschalter befindet sich am Stromeingangsmodul des Messgeräts unten links auf
der Rückseite.
Serieller Anschluss (3)
Der serielle Anschluss ist eine 9-polige Buchse für Submini-D-Stecker auf der Rückseite. Über die
serielle Schnittstelle (RS-232) können Messwerte übertragen und der Betrieb von Metrology
Wells gesteuert werden.
Ventilator (4)
Der Ventilator ist zur Kühlung der internen Komponenten erforderlich. Stets sicherstellen, dass
Luft unterhalb des Messgeräts und um das Gerät herum frei zirkulieren kann.

Vorderseite

Die folgenden Komponenten befinden sich auf der Vorderseite von Metrology Wells (siehe
Abbildung 3 auf Seite 21).
Anzeige (1)
Die Anzeige ist ein monochromes LCD-Grafik-Display mit 320 x 240 Pixel und einer hellen
CCFT-Hintergrundbeleuchtung. Der Kontrast kann vom Hauptbildschirm aus mit den
Tasten 2 oder 1 auf der Vorderseite eingestellt werden. Auf der Anzeige werden aktuelle
Steuertemperatur, Messwerte, Zustandsinformationen, Betriebsparameter und Softkey-
Funktionen angezeigt.
Softkeys (2)
Die Softkeys sind die vier Tasten unmittelbar unterhalb der Anzeige (gekennzeichnet F1 bis F4).
Die Funktionen der Softkeys sind oberhalb der Tasten auf der Anzeige angegeben. Sie ändern
abhängig vom ausgewählten Menü bzw. der ausgewählten Funktion.
