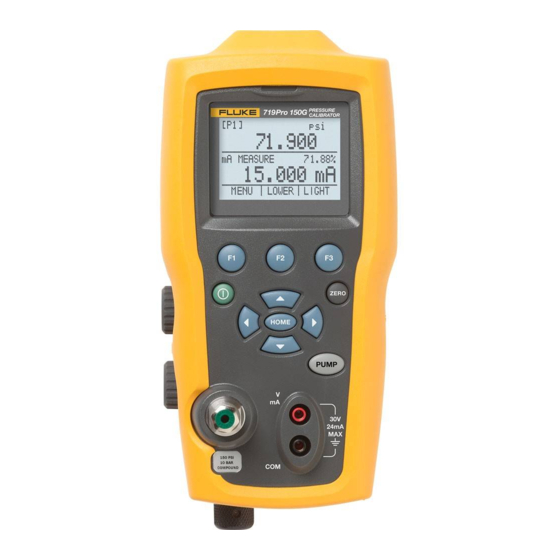

- Seite 1 719PRO Pressure Calibrator Bedienungshandbuch October 2013 (German) © 2013 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
-
Seite 2: Befristete Garantiebestimmungen Und Haftungsbeschränkung
BEFRISTETE GARANTIEBESTIMMUNGEN UND HAFTUNGSBESCHRÄNKUNG Fluke gewährleistet, dass dieses Produkt für die Dauer von drei Jahren ab dem Kaufdatum frei von Material- und Fertigungsdefekten bleibt. Diese Garantie gilt nicht für Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Vernachlässigung, Missbrauch, Modifikation, Verunreinigung oder abnormale Betriebsbedingungen oder unsachgemäße Handhabung. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Titel Seite Einführung ........................1 Fluke kontaktieren ......................1 Sicherheitsinformationen ....................2 Symbole ......................... 4 Standardausrüstung ....................... 5 Produktfunktionen ......................5 Anzeige ........................8 Sprachauswahl ......................9 Funktionsvielfalt des Startmenüs ................10 Verwendung der Hintergrundbeleuchtung ..............10 Die Option MENU (Menü) ..................10 Funktionsvielfalt des Hauptmenüs ................ - Seite 4 719PRO Bedienungshandbuch Interner Sensor und Druckmodul (nicht absolut) ..........13 Absoluter Druck ....................13 Andere auf dem Menü gesteuerte Funktionen ............14 Einstellen des Kontrastes ..................14 Sperren und Entsperren von Konfigurationen ............15 Speichern und Abrufen von Setups ..............15 Festlegen von Parametern für automatische Abschaltung ........
- Seite 5 Inhalt (forts.) Remote-Schnittstelle ....................39 Einrichten des RS-232-Anschlusses für Fernsteuerung ..........41 Wechseln zwischen Fernbedienung und Bedienung am Gerät ......... 42 Verwendung und Typen von Befehlen ............... 42 Zeichenverarbeitung ....................43 Reaktionsdatentypen .................... 44 Kalibratorstatus ..................... 44 Fernsteuerungsbefehle und Fehlercodes ..............45 Befehlseingabe ......................
- Seite 6 719PRO Bedienungshandbuch...
- Seite 7 Tabellen Tabelle Titel Seite Symbole ..........................4 Produktfunktionen ......................... 7 Anzeigefunktionen ......................... 9 Modusgleichzeitigkeit ......................12 Häufig verwendete Befehle ....................45 Kalibratorbefehle ........................45 Parametereinheiten ....................... 48 Fehleranzeige ........................49 Bereiche und Auflösungen ....................59 Vom Benutzer austauschbare Teile und Zubehör ..............64...
- Seite 8 719PRO Bedienungshandbuch...
- Seite 9 Abbildungsverzeichnis Abbildung Titel Seite Produktschnittstelle ....................... 6 Anzeige ..........................8 Pumpenverbindungen ......................19 Druck mit externen Modulen ....................21 Messen und Erzeugen von Strom ..................23 Spannungsmessung ......................24 Messen von Temperatur mit einem Widerstandstemperaturfühler ........25 Anschließen eines Druckschalters ..................26 Druck-zu-Strom-Transmitterverbindungen ................
- Seite 10 719PRO Bedienungshandbuch viii...
-
Seite 11: Einführung
Einführung Fluke kontaktieren Der 719PRO Pressure Calibrator (das Produkt) ist ein Wählen Sie eine der folgenden Telefonnummern, um einfach zu verwendender und vielseitiger Druckkalibrator. Fluke zu kontaktieren: Sein interner Drucksensor und die innovative, elektrisch • Technischer Support USA: betriebene Pumpe erreichen einen höheren Druck 1-800-44-FLUKE (1-800-443-5853) (maximal 300 psi) und ermöglichen das Kalibrieren von... -
Seite 12: Sicherheitsinformationen
719PRO Bedienungshandbuch • Gehen Sie zur Produktregistrierung auf Das Produkt nicht in Umgebungen mit http://register.fluke.com. explosiven Gasen oder Dampf betreiben. Um die aktuellen Ergänzungen des Handbuchs • Die für die vorzunehmenden Messungen herunterzuladen oder anzuzeigen, zu drucken oder entsprechenden Anschlüsse, Funktionen herunterzuladen, besuchen Sie und Messbereiche verwenden. - Seite 13 Pressure Calibrator Sicherheitsinformationen • • Lassen Sie das Produkt nur von einem Entfernen Sie die Batterien, wenn das autorisierten Techniker reparieren. Produkt für einen längeren Zeitraum nicht verwendet oder bei Temperaturen • Das Produkt nur gemäß Spezifikation gelagert wird, die die Spezifikationen des verwenden, da andernfalls der vom Batterieherstellers überschreiten.
-
Seite 14: Symbole
Produktkategorie: In Bezug auf die Gerätetypen in EMV-Normen. Anhang I der WEEE-Richtlinie ist dieses Produkt als Produkt der Kategorie 9, „Überwachungs- und Kontrollinstrument“, klassifiziert. Dieses Gerät nicht mit dem Hausmüll entsorgen. Informationen zum Recycling sind der Website von Fluke zu entnehmen. -
Seite 15: Standardausrüstung
Pressure Calibrator Standardausrüstung Produktfunktionen Standardausrüstung Abbildung 1 und Tabelle 2 zeigen die Anordnung der Vergewissern Sie sich, dass das Produkt komplett Tasten, Drucksteuerungen, Anschlüsse und elektrischen geliefert wurde. Es muss Folgendes enthalten: Eingänge. • Das Produkt • Produkthandbücher auf CD •... - Seite 16 719PRO Bedienungshandbuch hix001.eps Abbildung 1. Produktschnittstelle...
- Seite 17 Pressure Calibrator Produktfunktionen Tabelle 2. Produktfunktionen Beschreibung Ein/Austaste. Zum Ein- und Ausschalten des Produkts. Drei Funktionstasten. Zum Konfigurieren des Produkts. Diese Tasten entsprechen den Meldungen auf der Anzeige. Taste ZERO (Null). Setzt die Druckmessungen auf Null. Pfeiltasten.
-
Seite 18: Anzeige
719PRO Bedienungshandbuch Anzeige Hinweise Die Anzeige hat zwei Hauptbereiche: Wenn gedrückt wird, um das Produkt einzuschalten, wird eine kurze • Die Menüleiste (am unteren Rand des Bildschirms) Inbetriebnahmeprüfung durchgeführt. Während wird verwendet, um auf das Produktmenü dieser Prüfung werden auf der Anzeige die zuzugreifen. -
Seite 19: Sprachauswahl
Pressure Calibrator Produktfunktionen Tabelle 3. Anzeigefunktionen Sprachauswahl Die Benutzeroberfläche des Produkts steht in drei Element- Name Beschreibung Sprachen zur Verfügung: • English Primäre Zeigt an, was gemessen • Norwegisch Parameter wird. • Deutsch Zeigt den Prozentsatz der Spanne zwischen So wählen Sie eine Sprache für die Benutzeroberfläche aus: Spannenanzeige... -
Seite 20: Funktionsvielfalt Des Startmenüs
719PRO Bedienungshandbuch Funktionsvielfalt des Startmenüs Verwendung der Hintergrundbeleuchtung Es gibt drei Optionen für das Startmenü: Drücken im Startmenü , um die Hintergrundbeleuchtung ein- und auszuschalten. Dies ist • MENU (Menü) eine der wenigen Funktionen, die nicht über die serielle Schnittstelle gesteuert werden können. Es gibt keine •... -
Seite 21: Funktionsvielfalt Des Hauptmenüs
Pressure Calibrator Produktfunktionen Funktionsvielfalt des Hauptmenüs begrenzt, was bereits auf einer anderen Anzeige auswählt wurde. Auf dem Hauptmenü gibt es die folgenden drei Optionen: Drücken Sie , um zum nächsten aktiven Anzeigeparameter (NEXT) zu wechseln. Nur die Modi RTD und Druck haben einen zweiten Parameter. RTDs können in Grad Celsius oder Fahrenheit angezeigt hix021.eps werden. - Seite 22 719PRO Bedienungshandbuch • Hinweis mA sim = Milliampere simulieren eine externe Versorgung von der Prüfung mA-Funktionen sind nur auf der unteren Anzeige verfügbar. • VOLTS = Spannungsmessung • mA measure = Milliampere-Messung ohne • RTD = RTD-Temperaturmessung (wenn Schleifenstrom Temperaturfühler angeschlossen ist) •...
-
Seite 23: Verwendung Der Nullfunktion
Pressure Calibrator Produktfunktionen Absoluter Druck Verwendung der Nullfunktion Wenn auf der aktiven Anzeige ein absoluter Druckbereich Wenn ein Druckmodus ausgewählt ist und der Druck ausgewählt ist und Z gedrückt wird, fordert das Produkt innerhalb des Nulllimits liegt, setzt das Produkt die aktive zur Eingabe des atmosphärischen Referenzdrucks auf, Anzeige auf Null, wenn Z gedrückt wird. -
Seite 24: Andere Auf Dem Menü Gesteuerte Funktionen
719PRO Bedienungshandbuch • Andere auf dem Menü gesteuerte Funktionen DISPLAY Es gibt 12 untergeordnete Hauptmenüs, auf die Sie vom • PROBE TYPE Hauptmenü aus mit zugreifen können. Ein • untergeordnetes Hauptmenü umfasst drei Optionen. Die DAMP erste Option gilt nur für diese Funktion. Die zweite und •... -
Seite 25: Sperren Und Entsperren Von Konfigurationen
Pressure Calibrator Produktfunktionen Sperren und Entsperren von Konfigurationen Speichern und Abrufen von Setups Verwenden Sie die Option LOCK CFG oder UNLOCK Das Produkt speichert das aktuelle Setup automatisch CFG des Menüs zum Sperren von Konfigurationen und ruft es beim nächsten Startvorgang ab. Über das (CONFIG), siehe unten, um die Anzeigekonfiguration zu SETUPS-Menü... -
Seite 26: Festlegen Von Parametern Für Automatische Abschaltung
719PRO Bedienungshandbuch Wenn Sie oder drücken, verwenden Sie die Pfeile Festlegen von Parametern für automatische auf dem Bildschirm, um den Setup-Speicherort Abschaltung auszuwählen. Verwenden Sie dann , um das aktuelle Das Produkt kann so eingerichtet werden, dass es sich Setup am ausgewählten Ort zu speichern, oder , um... -
Seite 27: Aktivieren Und Deaktivieren Einer Anzeige
Anzeige aktiv ist. Die ausgewählte Sie können aus vier Temperaturfühlertypen auswählen: Anzeige und der aktuelle Ein-/Aus-Status werden in der • P100-385 (wählen Sie diesen Typ für die unteren Anzeige angezeigt, siehe unten. Verwendung mit Fluke-720RTD Temperaturfühlerzubehör aus) • P100-392 • P100-JIS •... -
Seite 28: Dämpfung
Schnellanschlüsse für den Schlauch und HART -Widerstand der BSP-Adapter für Nicht-NPT-Anwendungen sind ebenfalls im Lieferumfang enthalten. Fluke empfiehlt, Ein interner 250 Ω HART-Widerstand kann aktiviert diesen Schlauchtyp zu verwenden, um das Produkt werden, wenn das Produkt im Modus mA-Messung-24 V optimal zu nutzen. - Seite 29 Pressure Calibrator Erster Setup und grundlegende Druckerzeugung Schließen Sie den Belüftungsknopf. Drücken Sie die Taste PUMP und beobachten Sie, wie der Druck (oder das Vakuum) steigt, bis der erforderliche Wert erreicht ist. Hinweis Der Pumpenmotor beginnt mit langsamer Geschwindigkeit, wenn der Druck gering (<15 psi) ist, um eine bessere Kontrolle bei geringem Druck zu ermöglichen.
-
Seite 30: Elektrische Pumpe
719PRO Bedienungshandbuch Elektrische Pumpe Messdruck Um den Druck zu messen, schließen Sie das Produkt an Das Produkt verwendet eine kleine, batteriebetriebene den korrekten Anschluss an. Wählen Sie die Pneumatikpumpe, die schnell Hochdruck erzeugen kann. Druckeinstellung für die verwendete Anzeige aus. Das... -
Seite 31: Medienkompatibilität
Pressure Calibrator Messdruck • Drücken Sie Z, um den Drucksensor auf Null zurückzusetzen, wenn der Druck auf den Wert des atmosphärischen Drucks reduziert wurde. Hinweis Um die Genauigkeit des Produkts zu gewährleisten, muss das Produkt auf Null gesetzt werden, bevor das Gerät kalibriert wird. Siehe den Abschnitt „Verwendung der Nullfunktion“. -
Seite 32: Messen Und Erzeugen Von Strom (4 Ma Bis 20 Ma)
719PRO Bedienungshandbuch Messen und Erzeugen von Strom (4 mA Diese Funktion kann nur auf dem LOWER-Bildschirm verwendet werden. Im Quellmodus liefert das bis 20 mA) Produkt 0 mA bis 24 mA mit seiner eigenen internen Verwenden Sie die Eingänge an der Vorderseite des... - Seite 33 Pressure Calibrator Messen und Erzeugen von Strom (4 mA bis 20 mA) Gerät Unter SIM-2W Prüfung Gerät 4 mA bis 4 mA bis Unter Stromversorgung Versorgung 20 mA 20 mA Prüfung 24-V-Schleifenstrom Schleife 4 mA bis 4 mA bis 20 mA 20 mA hot011.eps Abbildung 5.
-
Seite 34: Spannung Messen
719PRO Bedienungshandbuch Spannung messen Verwenden Sie zum Messen von Spannung die Eingänge an der Vorderseite des Produkts. Wählen Sie die VOLTS-Funktion auf einer der Anzeigen. Das Produkt kann maximal 30 V Gleichspannung messen. Siehe Abbildung 6. Hinweis Auf der Anzeige erscheint „OL“, wenn die gemessene Spannung größer als der Nennbereich der Spannungsmessung (30 V) ist. -
Seite 35: Messen Von Temperatur Mit Einem Widerstandstemperaturfühler
Siehe Abbildung 7. Hinweis Der werksseitig festgelegte Standardtyp ist PT100-385, das heißt, wenn das Produkt mit dem Fluke 720 RTD-Temperaturfühler (pn 4366669) verwendet wird, muss der Typ nicht ausgewählt werden. Schließen Sie den Temperaturfühler an das Produkt an und hot016.eps konfigurieren Sie die Anzeige so, dass Abbildung 7. -
Seite 36: Druckschaltertest
719PRO Bedienungshandbuch Druckschaltertest So führen Sie einen Druckschaltertest durch: Schließen Sie den Druckschalter gemäß der Abbildung 8 Ändern Sie das Setup in Setup 4 an das Produkt an. (Standardschaltertest) unter „Setups“ im MORE- Konfigurationsmenü. Die obere Anzeige ist auf [P1] ST eingestellt, die anderen anzeigen sind aus. - Seite 37 Pressure Calibrator Druckschaltertest Oben in der Anzeige werden „SW OPENED AT“ und der Hinweis Druck angezeigt, bei dem der Schalter geöffnet wurde, Im Schaltertestmodus wird die siehe nachfolgende Abbildung. Aktualisierungsgeschwindigkeit der Anzeige erhöht, um die Druckeingangsänderungen erfassen zu können. Doch auch mit dieser erhöhten Messrate sollte das zu prüfende Gerät langsam unter Druck gesetzt werden, um präzise Ablesungen zu gewährleisten.
- Seite 38 719PRO Bedienungshandbuch Drücken Sie die Option „NEXT“, um die Totzone Drücken Sie , um die Daten zu löschen und einen anzuzeigen und zu sehen, wann der Schalter weiteren Test durchzuführen. geschlossen wurde, siehe unten. 10. Drücken Sie , um den Test zu beenden und zur standardmäßigen Druckeinstellung zurückzukehren.
-
Seite 39: Kalibrierung Des Transmitters
Pressure Calibrator Kalibrierung des Transmitters Aktiv – Dabei versorgt das Produkt das Gerät Kalibrierung des Transmitters während des Tests mit 24 V DC Schleifenstrom, um mA-Eingangsfunktion das Gerät anzutreiben, während das sich daraus ergebende 4-mA- bis 20-mA-Signal gelesen wird. Die mA-Eingangsfunktion liest die 4-mA- bis 20-mA- Ausgänge des Geräts zurück, das kalibriert wird. -
Seite 40: Kalibrierung Des Druck-Zu-Strom-Transmitters
719PRO Bedienungshandbuch Kalibrierung des Druck-zu-Strom-Transmitters Prozentfehlerfunktion So kalibrieren Sie einen Druck-zu-Strom-Transmitter Das Produkt bietet eine einmalige Funktion, die Druck- (P/I): gegenüber Milliamperefehler als Prozentsatz der 4-mA- bis 20-mA-Schleifenspanne berechnen kann. Der Schließen Sie das Produkt und die Pumpe an den Prozentfehlermodus verwendet alle drei Scans und hat Transmitter an. - Seite 41 Pressure Calibrator Kalibrierung des Transmitters hix018.eps Abbildung 9. Druck-zu-Strom-Transmitterverbindungen...
- Seite 42 719PRO Bedienungshandbuch hix019.eps Abbildung 10. Prozentfehlerfunktionverbindung...
-
Seite 43: Kalibrierung Des Transmitters
Pressure Calibrator Kalibrierung des Transmitters Beispiel: Ein Drucktransmitter hat während des Tests 30 psi (2 Bar) Vollausschlag und reguliert ein entsprechendes 4- mA- bis 20-mA-Signal. Programmieren Sie im Produkt einen Druckbereich von 0 psi bis 30 psi und das Produkt berechnet und zeigt die Abweichung oder den Prozentfehler von der erwarteten 4-mA- bis 20-mA- Ausgabe. - Seite 44 719PRO Bedienungshandbuch Drücken Sie , um durch die Einheitenoptionen zu blättern, und , um fortzufahren. hix052.eps 10. Verwenden Sie die Pfeiltasten, um den 0-%-Punkt festzulegen, und wählen Sie nach Abschluss DONE hix051.eps SET. Der %ERROR-Modus kann nun verwendet Verwenden Sie die Pfeiltasten, um den 100-%-Punkt werden.
-
Seite 45: Minimale Und Maximale Speicherfähigkeit
Pressure Calibrator Minimale und maximale Speicherfähigkeit Hinweis Minimale und maximale Der 0-% und 100-%-Punkt werden im Speicherfähigkeit nichtflüchtigen Speicher gesichert, bis sie vom Das Produkt hat eine Min/Max-Funktion zum Erfassen Benutzer für die internen Sensoren und externen der minimalen und maximalen Werte eines angezeigten Druckmodule wieder geändert werden. -
Seite 46: Werkseinstellungen
719PRO Bedienungshandbuch Werkseinstellungen Im Produkt sind fünf häufig verwendete Werkseinstellungen geladen. Um auf diese SETUPS zuzugreifen, wählen Sie aus den MORE- Konfigurationsoptionen. Diese Setups sind unten gezeigt. Hinweis All diese Setups können geändert und gespeichert werden. Setup 1: Die obere Anzeige ist auf den [P1]-Modus eingestellt und die untere auf mA, die mittlere Anzeige ist hix056.eps... - Seite 47 Pressure Calibrator Werkseinstellungen Setup 2: Die obere Anzeige ist auf den [P1]-Modus Setup 3: Die obere Anzeige ist auf den [P1]-Modus eingestellt und die untere auf RTD, die mittlere Anzeige eingestellt und die mittlere auf RTD, die untere Anzeige ist aus. ist mA.
- Seite 48 719PRO Bedienungshandbuch Setup 4: Die untere Anzeige ist auf [P1]-Schaltertest Setup 5: Die obere Anzeige ist auf [P1] eingestellt, die eingestellt, die anderen Anzeigen sind aus. mittlere Anzeige ist auf [EXT] eingestellt und die untere Anzeige ist auf RTD eingestellt.
-
Seite 49: Eichpflichtiger Verkehr/Durchflusskalibrierung
Differenzdruck. ([P1], EXT) Schließen Sie dann den zu-USB-Schnittstellenkabel, PN 4401616, RTD-Sensor an das Produkt an. separat erworben werden. Informationen für die Kontaktaufnahme zu Fluke entnehmen Sie dem Vergewissern Sie sich, dass die Ergebnisse für RTD, Abschnitt „Kontakt zu Fluke“. statischen und Differenzdruck im Durchflussrechner korrekt sind. - Seite 50 719PRO Bedienungshandbuch USB-Anschluss hot020.eps Abbildung 11. Typische Fernbedienungsverbindungen...
-
Seite 51: Einrichten Des Rs-232-Anschlusses Für Fernsteuerung
Serielle Parameterwerte: Wählen Sie „New Connection“ (Neue Verbindung) • 9600 Baud aus. • 8 Daten-Bits Geben Sie als Namen „Fluke 719PRO“ ein. Wählen • 1 Stoppbit Sie den seriellen Anschluss aus, mit dem das Produkt verbunden ist. • Keine Parität Geben Sie die obigen Informationen für die... -
Seite 52: Wechseln Zwischen Fernbedienung Und Bedienung Am Gerät
719PRO Bedienungshandbuch Wechseln zwischen Fernbedienung und Verwendung und Typen von Befehlen Bedienung am Gerät Alle verfügbaren Befehle entnehmen Sie dem Abschnitt „Fernsteuerungsbefehle“. Das Produkt kann mit Befehlen Das Produkt verfügt über drei Bedienmodi: Lokal, und Abfragen gesteuert werden. Alle Befehle können in Fernbedienung und Fernbedienung mit Abmeldung. -
Seite 53: Zusammengesetzt Befehle
Pressure Calibrator Ferngesteuerte Bedienung Abfragebefehle Zeichenverarbeitung Befehle, die Informationen abrufen, enden immer mit Die in das Produkt eingegebenen Daten werden einem „?“. Beispiel: folgendermaßen verarbeitet: FUNC? • ASCII-Zeichen werden verworfen, wenn ihr dezimales Äquivalent kleiner als 32 (Leerzeichen) ist, ruft die aktuellen Modi der Anzeigen des Produkts ab. ausgenommen 10 (LF) und 13 (CR): Zusammengesetzt Befehle •... -
Seite 54: Reaktionsdatentypen
Die vom Produkt gelieferten Daten können in vier Typen Alle ASCII-Zeichen, die von einem Endezeichen gefolgt unterteilt werden: werden. Beispiel: Ganzzahl *IDN? liefert FLUKE,719PRO,1234567,1.00 Für die meisten Computer und Controller sind das Kalibratorstatus Dezimalzahlen zwischen -32768 und 32768. Beispiel: Fehlerwarteschlange FAULT? kann 110 anzeigen Wenn aufgrund einer ungültigen Eingabe oder eines... -
Seite 55: Fernsteuerungsbefehle Und Fehlercodes
Pressure Calibrator Ferngesteuerte Bedienung Fernsteuerungsbefehle und Fehlercodes Tabelle 6. Kalibratorbefehle In den Tabellen 5, 6, 7 und 8 sind alle Befehle und ihre Beschreibungen aufgelistet, die vom Produkt akzeptiert Befehl Beschreibung werden. Legt den benutzerdefinierten Tabelle 5. Häufig verwendete Befehle CPRT_COEFA RTD-Koeffizienten A fest Befehl... - Seite 56 719PRO Bedienungshandbuch Befehl Beschreibung Befehl Beschreibung Schaltet Dämpfung ein oder Zeigt den aktuellen DAMP FAULT? Fehlercode an Zeigt an, ob DAMP ein- oder DAMP? ausgeschaltet ist Legt den Anzeigemodus wie FUNC im Befehl angegeben fest Schaltet die im Befehl DISPLAY...
- Seite 57 Pressure Calibrator Ferngesteuerte Bedienung Befehl Beschreibung Befehl Beschreibung Legt die Druckeinheit für die PRES_UNIT Ermöglicht dem Benutzer die LOCAL angegebene Anzeige fest manuelle Bedienung des Produkts Zeigt den Druck von der Sperrt das Keypad des Produkts bei LOCKOUT PRES_UNIT? Fernbedienung angegebenen Anzeige an Legt die 0 % des Spannenlimits für Legt den ungefähren Wert fest, bei...
- Seite 58 719PRO Bedienungshandbuch Tabelle 7. Parametereinheiten Befehl Beschreibung Einheiten Bedeutung Zeigt den Wert des simulierten SIM? Stroms an Temperatur in Grad Celsius Zeigt den Druckwert an, bei dem der ST_CLOSE? CUSTOM Benutzerdefinierter RTD-Typ Schalter geschlossen wurde Zeigt den Druckwert der Totzone Stromstärke...
- Seite 59 Pressure Calibrator Ferngesteuerte Bedienung Tabelle 8. Fehleranzeige Einheiten Bedeutung Fehlernummer Fehlerbeschreibung PCT_ERR Prozentfehler Es wurde ein nicht-numerischer PERCENT Prozent Wert eingegeben, obwohl ein 100 Ohm 385 Platinum numerischer Wert gefordert war PT385_100 RTD-Typ Es wurden zu viele Ziffern 100 Ohm 392 Platinum PT392_100 eingegeben RTD-Typ...
-
Seite 60: Befehlseingabe
Vorgänge. Wenn Programme geschrieben Befehlszeile werden, verwenden Sie diesen Befehl vor jedem Verfahren, um einen Pufferüberlauf zu verhindern. Überlauf des seriellen Ausgabepuffers *IDN? Zeigt den Hersteller, die Modellnummer, die Seriennummer und die Firmware-Version des Produkts an. Beispiel: *IDN? liefert FLUKE,719PRO,1234567,1.00... -
Seite 61: Kalibratorbefehle
Pressure Calibrator Ferngesteuerte Bedienung Kalibratorbefehle CPRT_COEFB? CPRT_COEFA Zeigt die Zahl an, die als zweiter Koeffizient für das Polynom eingegeben wurde, das im benutzerdefinierten Verwenden Sie diesen Befehl, um einen RTD verwendet wird. Bei dem oben gezeigten Beispiel benutzerdefinierten RTD in das Produkt einzugeben. Der zeigt CPRT_COEFB? Folgendes an: nach dem Befehl eingegebene numerische Wert wird als erster Koeffizient des Polynoms festgelegt, das vom... - Seite 62 719PRO Bedienungshandbuch CPRT_R0 DAMP? Zeigt den aktuellen Status der Dämpfungsfunktion an. Legt den 0-°-Widerstand, R0, im benutzerdefinierten RTD fest. Der Wert muss mit einer Einheit eingegeben werden. Beispiel: Informationen dazu entnehmen Sie der Tabelle. Wenn DAMP? gesendet wird, wird ON angezeigt, wenn Beispiel: die Funktion eingeschaltet ist.
- Seite 63 Pressure Calibrator Ferngesteuerte Bedienung FAULT? ERROR _LOOP? Zeigt die Fehlercodenummer eines aufgetretenen Fehlers Zeigt den aktuellen Status des Schleifenstroms im an. Der Befehl kann eingegeben werden, wenn der Prozentfehlermodus an vorherige Befehl nicht den gewünschten Effekt hatte. Beispiel: Wenn z. B. ein Wert für Stromausgabe eingegeben wird, Wenn ERROR_LOOP? gesendet wird, wird ON angezeigt, der größer ist als der unterstützte Bereich (0 mA - wenn sich der Schleifenstrom im Fehlermodus befindet.
- Seite 64 719PRO Bedienungshandbuch ERROR_PORT HART_OFF Legt den Druckanschluss für den Prozentfehler fest. Schaltet den HART-Widerstand aus Beispiel: HART? Um den Druckanschluss für Prozentfehler auf [P1] Zeigt den Status des HART-Widerstands an festzulegen, senden Sie ERROR_PORT P1. Beispiel: ERROR_PORT? Wenn der HART-Widerstand eingeschaltet ist, zeigt Zeigt den aktuellen Druckanschluss für den...
- Seite 65 Pressure Calibrator Ferngesteuerte Bedienung IO_STATE LOCKOUT Legt den Eingangs-/Ausgang-/Simulationsstatus der mA- Senden Sie diesen Befehl, um den Sperrstatus Funktion des Produkts fest. Versetzt das Produkt nicht in festzulegen. Wenn das Gerät auf REMOTE festgelegt ist mA, wenn es sich nicht bereits in mA befindet. oder in den Fernbedienungsmodus wechselt, ist die Verwendung des Keypads nicht möglich.
- Seite 66 719PRO Bedienungshandbuch MOTOR_OFF OUT? Schaltet den Motor aus Zeigt die Ausgabe des Produkts an MOTOR? Bei dem oben gezeigten Beispiel zeigt OUT? 5.000000E-03, A an Zeigt den Status des Motors an PRES_UNIT Beispiel: Wird verwendet, um die Druckeinheit für die angegebene Wenn der Motor an war, zeigt MOTOR? ON an.
- Seite 67 Pressure Calibrator Ferngesteuerte Bedienung PUMP_LIMIT? RTD_TYPE? Zeigt das Pumpenlimit an. Das oben gezeigte Beispiel mit Zeigt den RTD-Typ an. PUMP_LIMIT? zeigt: Beispiel: 50,000 Wenn der RTD-Typ PT385_100 ist, zeigt RTD_TYPE? REMOTE PT100_385 an. Versetzt das Produkt in den Fernbedienungsmodus. Im Fernbedienungsmodus kann das Keypad verwendet Legt den Ausgang für die Stromsimulation fest.
- Seite 68 719PRO Bedienungshandbuch ST_CLOSE? TEMP_UNIT? Zeigt den Druck, bei dem der Schalter geschlossen Zeigt die Temperatureinheit (CEL oder FAR) für jede der wurde, in den aktuellen Druckeinheiten an. 3 Anzeigen bei der Messung von RTDs an. ST_OPEN? VAL? Zeigt den Druck, bei dem der Schalter geöffnet wurde, in Zeigt den Wert einer Messung auf der oberen und den aktuellen Druckeinheiten an.
-
Seite 69: Messbereiche Und Auflösung
Pressure Calibrator Messbereiche und Auflösung Messbereiche und Auflösung Bereiche und Auflösungen für das Produkt sind in Tabelle 9 angegeben. Tabelle 9. Bereiche und Auflösungen Bereich (PSI) 30 PSI/2,0 Bar 150 PSI/10 Bar 300 PSI/20 Bar Berstdruck (PSI) Prüfdruck (PSI) Technische Einheit Faktor 30,000 150,00... - Seite 70 719PRO Bedienungshandbuch inH2O bei 4 °C 27,68067 830,42 4152,1 8304,2 inH2O bei 20 °C 27,72977 831,89 4159,5 8318,9 inH2O bei 60 °C 27,70759 831,23 4156,1 8312,3 mmHg bei 0 °C 51,71508 1551,5 7757,3 15515 inHg bei 0 °C 2,03602 61,081...
-
Seite 71: Wartung Und Pflege
Pressure Calibrator Wartung und Pflege • Um ein Auslaufen der Akkus zu Wartung und Pflege verhindern, muss sichergestellt werden, dass die Polarität korrekt ist. Ersetzen der Batterien Wenn sich die Batterien zu stark entladen, schaltet sich • Sollte eine Batterie ausgelaufen sein, das Produkt automatisch ab, um das Auslaufen der muss das Produkt vor einer erneuten Batterien zu verhindern. - Seite 72 719PRO Bedienungshandbuch Wechseln der Batterien, siehe Abbildung 12: Das Produkt ausschalten. Drehen Sie das Produkt mit der Anzeige nach unten. Entfernen Sie die Schraube der Batteriefachabdeckung mit einem Schlitzschraubendreher. Heben Sie den Batteriehalter heraus und trennen Sie ihn. Ersetzen Sie die AA-Batterien durch neue.
-
Seite 73: Reinigung Des Produkts
Pressure Calibrator Wartung und Pflege Reinigung des Produkts Wiederholen Sie den Vorgang mehrmals immer mit einem neuen Baumwolltupfer, bis alle Vorsicht Verunreinigungen oder Verschmutzungen beseitigt Zur Vermeidung von Schäden an den sind. Kunststofflinsen und am Kunststoffgehäuse Die Pumpengriffe mehrere Male betätigen und keine Lösungsmittel oder abreibend wiederholt auf Verunreinigung prüfen. -
Seite 74: Kundenseitig Auswechselbare Teile Und Zubehör
Kundenseitig auswechselbare Teile sind in Tabelle 10 Objektiv, 150 PSIG 4365536 aufgeführt sowie in Abbildung 13 dargestellt. Für Informationen zu diesen Artikeln bitte eine Fluke- Objektiv, 300 PSIG 4365549 Vertretung kontaktieren. Siehe Abschnitt „Kontakt zu Fluke“ in diesem Handbuch. - Seite 75 Bedienungshandbuch-CD 4354598 Nicht URTDA, Universal-RTD- AA/LR6-Alkalibatterien 376756 abgebildet Adapter (RTD Breakout 4382695 Box) für 719Pro und 721. Nicht Unterer Stecker, PRO 30, 4365560 Nicht Kit – Schlauch, Anschlüsse abgebildet 150PSIG 3345825 abgebildet (3), Adapter (2) Nicht 71X-TRAP, Flüssigkeits-...
- Seite 76 719PRO Bedienungshandbuch hix063.eps Abbildung 13. Vom Benutzer austauschbare Teile und Zubehör...
-
Seite 77: Technische Daten
Technische Daten Technische Daten Druckmessung Bereich Auflösung Genauigkeit Comment (Kommentar) 0,001 PSI -12 bis 30 psi/-0,8 bis 719Pro-30G 2 bar 0,0001 bar ±0,025 % des vollen 0,01 PSI Skalenwerts, 6 Monate -12 bis 150 psi/-0,8 Nur trockene Luft und nicht- 719Pro-150G... - Seite 78 719PRO Bedienungshandbuch Temperaturbereich Betrieb ............-10 °C bis +50 °C (14 °F bis +122 °F) Lagerung Mit Batterien ..........Gemäß Batterieherstellerspezifikationen dürfen die Lagerungsspezifikationen ohne Batterien nicht überschritten werden. Ohne Batterien .......... -20 °C bis +60 °C (-4 °F bis +140 °F) Höhe .............
- Seite 79 Pressure Calibrator Technische Daten Elektromagnetische Umgebung ....IEC 61326-1: tragbar EMV (elektromagnetische Verträglichkeit) ..Gilt nur für den Gebrauch in Korea. Gerät der Klasse A (Industrielle Rundfunk- und Kommunikationsgeräte) [1] [1]Dieses Produkt erfüllt die Anforderungen an mit elektromagnetischen Wellen arbeitende Geräte für industrielle Umgebungen (Klasse A).
- Seite 80 719PRO Bedienungshandbuch...
