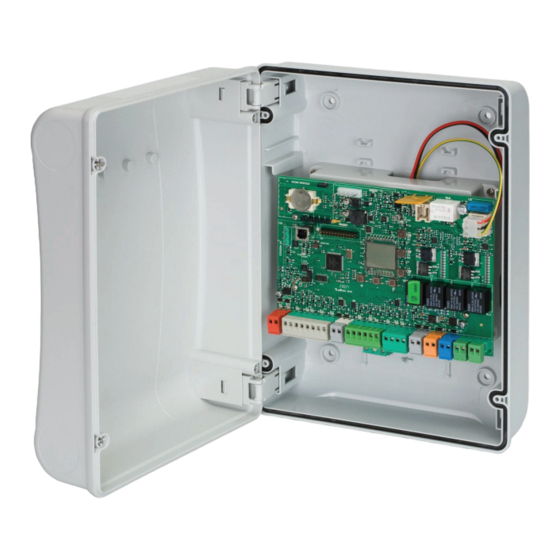

FAAC E124 Kurzanleitung

• Achtung! Für die Sicherheit der Personen sind diese Anweisungen vollständig aufmerksam zu befolgen.
• Die falsche Installation oder die unsachgemäße Anwendung des Produkts können schwere Personenschäden verursachen
• Vor der Installation des Produkts sind die Anweisungen aufmerksam zu lesen und dann für zukünftiges Nachschlagen aufzubewahren.
• Mit dem Symbol sind wichtige Anmerkungen für die Sicherheit der Personen und den störungsfreien Betrieb der Automation gekennzeichnet.
• Mit dem Symbol wird auf Anmerkungen zu den Eigenschaften oder den Betrieb des Produkts verwiesen.
• Vor Arbeiten am elektronischen Steuergerät (Anschlüsse, Wartung usw.) stets die Stromzufuhr unterbrechen.
• Vor der Anlage einen thermomagnetischen Fehlerstrom-Schutzschalter mit entsprechender Auslöseschwelle einbauen.
• Das Erdungskabel an die entsprechende Klemme anschließen (siehe Abb. 5).
• Die Versorgungskabel stets von den Steuer- und Sicherheitskabeln (Taste, Empfänger, Fotozellen usw.) trennen. Um jegliche elektrische Störung zu vermeiden,
getrennte Ummantelungen oder abgeschirmte Kabel (mit geerdeter Abschirmung) verwenden.
Der Hersteller: FAAC S.p.A.
Anschrift: Via Benini,  - 40069 Zola Predosa BOLOGNA - ITALIEN
Erklärt, dass: Das elektronische Steuergerät E24
• ·entspricht den wesentlichen Sicherheitsanforderungen der folgenden EWG-Richtlinien
2006/95/EG Niederspannungsrichtlinie
2004/108/EG Richtlinie zur elektromagnetischen Verträglichkeit
Zusätzliche Anmerkung:
Bologna, 01 März 2008
4 TECHNISCHE DATEN
Hauptnetzversorgung
Hilfsversorgung
Netzstromverbrauch
Max. Last
pro Motor
Zubehörversorgung
Max. Stromstärke
Zubehör
Stromstärke zur
Batterieaufladung
Temperatur am
Aufstellungsort
Schmelzsicherungen
Steuerungslogiken halbautomatischer Betrieb, Automatikbetrieb,
Automatikbetrieb mit Richtungsumkehrung
gemischter Betrieb "bC", Totmannbetrieb,
Betriebszeit
Pausenzeit
Schubkraft des Motors
Drehzahl des Motors
Steuergerät E124 Kurzanleitungen
CE-KONFORMITÄTSERKLÄRUNG
Dieses Produkt wurde in einer typischen, homogenen Konfiguration
getestet (alle von FAAC S.p.A. hergestellten Produkte).
mit Schaltnetzteil
230/5 V~ - 50/60 Hz
24 Vdc - 6 A max.
(mind. 20 Vdc - max. 28 Vdc.)
stand-by = 4W
max. ~ 400 W
7 A
24 Vdc
24Vdc max 500 mA
BUS-2EASY max 500 mA
80 mA
(-20 ÷ +55) °C
alle selbstzurücksetzend
halbautomatischer Schrittbetrieb,
in Pause, automatischer Schrittbetrieb,
automatischer Sicherheitsbetrieb,
automatischer Sicherheitsschrittbetrieb,
halbautomatischer Betrieb "b",
Automatikbetrieb mit Zeitschaltung
programmierbar (von 0 bis 4 Min.)
programmierbar (von 0 bis 4 Min.)
programmierbar auf 50 Stufen
programmierbar auf 0 Stufen
HINWEISE
Der Geschäftsführer
A.Marcellan
Eingänge am
Steckverbinder
Eingänge auf der
Klemmenleiste
Ausgänge auf der
Klemmenleiste
Programmierung
Diese Anweisungen sind Kurzanleitungen
für die Montage. Die kompletten Anweisungen
können unter der Adresse www.faacgroup.it
heruntergeladen werden
Zum Aufrufen der PROGRAMMIERUNG ÜBER
PC das X–COM-Modul verwenden oder das
USB-Kabel an den entsprechenden Anschluss
anschließen und die jeweiligen Anweisungen
befolgen.

Schaltnetzteil, Batterie, Decoder/Minidec/
RP , X-COM, Modul XF433/868, USB
BUS-2EASY, Eingänge von IN bis IN5
(siehe Abschnitt 5), Endschalter, Encoder
Blinkleuchte, Motoren, Elektroschloss,
OUT, OUT2 (programmierbar),
Zubehörversorgung
. und 2. Stufe mit 3 Tasten (+, -, F) und
LCD-Display
3. Stufe mit PC, angeschlossen über USB
oder X-COM-Modul.
