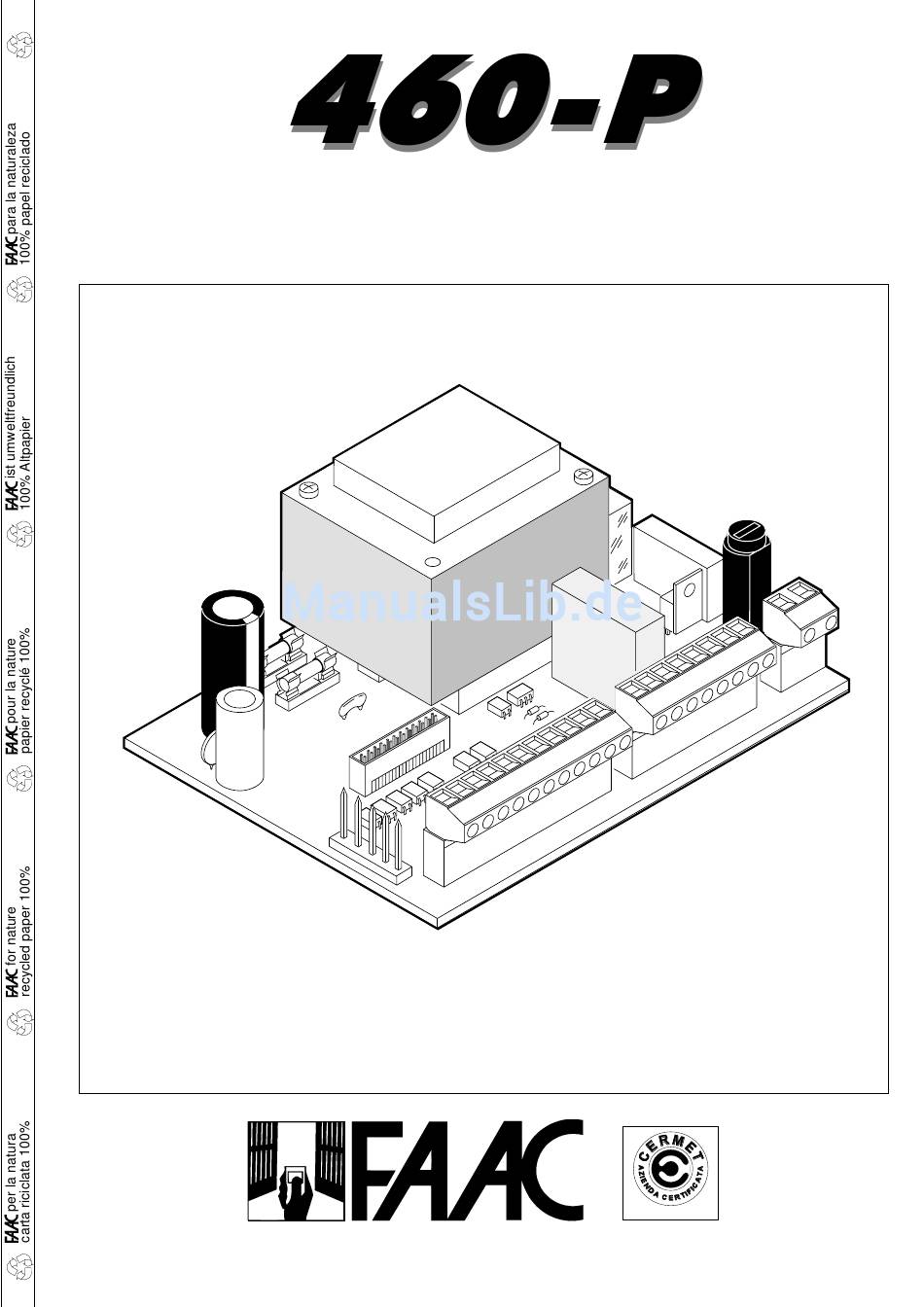

- Seite 1 UNI EN ISO 9001-085...
-
Seite 2: Eg-Konformitätserklärung Zu Maschinen
73/23 EWG und nachträglicher Änderung 93/68/EWG. 89/336 EWG und nachträglicher Änderung 92/31 EWG sowie 93/68/EWG Zusatzbemerkung: Diese Produkte wurden in einer typischen und einheitlichen Konfiguration (Fabrikat der Produkte durchgehend FAAC S.p.A.) geprüft. Bologna, den 01. Januar 1997 Der Geschäftsführer A. Bassi... -
Seite 3: Hinweise Für Den Installationstechniker
Im Hinblick auf das EG-Ausland müssen zur Gewährleistung eines angemessenen Sicherheitsstands außer den landeseigenen Bestimmungen ebenfalls die oben genannten Normen zur Anwendung kommen. 9) FAAC kann nicht für die Mißachtung des technischen Stands bei der Herstellung der anzutreibenden Tore haftbar gemacht werden, desto weniger für die während der Nutzung auftretenden Strukturverformungen. - Seite 4 DEUTSCH DEUTSCH BESCHREIBUNG 460P ist ein programmierbares elektronisches Steuergerät mit Mikroprozessor und SMT Technologie für hydraulische Antriebe. Die Standardkonfiguration läßt sich mit dem Programmiergerät FAACTOTUM auf die jeweiligen Anforderungen abstimmen. 1.1 TECHNISCHE EIGENSCHAFTEN 1.2 PROGRAMMIERBARE PARAMETER Tabelle 1: Hardware-Eigenschaften 460P Tabelle 4: Programmierbare Parameter über FAACTOTUM Versorgungsspannung 230 V~ ( +6% -10%) - 50 Hz...
- Seite 5 DEUTSCH 2. ELEKTRISCHE ANSCHLUSSBELEGUNG IN STANDARDKONFIGURATION 460P F-TX LAMP C OP1 CL1 C OP2 CL2 14 15 16 17 18 FAAC LAMP 230 Vac 24 Vdc MINILAMP 50 Hz 3 W max Abb. 2 NS-Klemmleiste Vorbemerkung zu den Sicherheiten Gemeint ist jede Vorrichtung (Lichtschranken, pneumatische 1 - IN1 = OPEN-A Öffnen ganz (Schließer)
- Seite 6 DEUTSCH DEUTSCH Anwendungsbeispiele der Sicherheiten mit entsprechenden Anschlüssen (Standardkonfiguration von 460P) FAIL-SAFE deaktiviert Keine Sicherheitsvorrichtung angeschlossen Anschluß jeweils einer Kontaktleiste als Sicherheit bei Schließen sowie als Sicherheit bei Öffnen IN4 IN5 10 11 IN4 IN5 10 11 Abb. 4 Abb. 5 Anschluß...
- Seite 7 460 P KONTROLLAMPE 150 mA Klemmleiste J3 (HS-Ausgänge) 12 e 13 - LAMP (230Vac) Anschlußklemmen für Blinklampe (FAAC Lamp, Minilamp) 14,15,16 - GEM/ÖFF1/SCHL1 = MOTOR 1 Anschluß Motor 1 (Schließverzögerung) GEM = gemeinsamer Motor kontakt (blaues Hinweis: Unterschiedliche Zubehörtypen erfordern...
-
Seite 8: Installation
DEUTSCH DEUTSCH 4. ZUSATZMODULE Steckverbinder J1 Bei den Zusatzmodulen handelt es sich um elektronische Karten, die auf dem Steuergerät 460P installiert werden. In den Steckverbinder J1 sind die etwaigen Zusatzmodule (MEI Jedes Modul weist zwei Steckverbinder auf, einen auf der Lötseite - MEL1 - MEL2) bzw. - Seite 9 DEUTSCH DEUTSCH MEL-1 1 : Minuspol MEL-2 2 : Pluspol 3 : gemeinsame freie H i n w e i s : d i e m a x i m a l e Kontakte Belastung des freien Kontakts 5 : freier Öffner beträgt 5A.
- Seite 10 DEUTSCH DEUTSCH IN10 - GC1/FCA1 = Gatecoder1/Endschalter Öffnen 1 D i e s e r E i n g a n g i s t v o n d e r j e w e i l i g e n P ro g r a m m i e r u n g a b h ä...
- Seite 11 DEUTSCH DEUTSCH in die entsprechende Aufnahme des Gatecoder einrasten Einschränkungen der Eingangszuweisung: lassen. Klemme IN1 (OPEN-A) ist nicht veränderbar und erscheint Fixierstift (Pos. 5) festziehen. daher auch nicht in der Zuweisungsphase. GATECODER an 460P-Karte anschließen. Klemmen IN2-IN5 können von den Standardvorgaben Zur einwandfreien Funktion des Antriebs sind selbst bei abweichende Funktionen zugewiesen werden, u.z.
- Seite 12 DEUTSCH DEUTSCH...
- Seite 13 DEUTSCH DEUTSCH FAIL-SAFE FAIL-SAFE stellt ein Testsystem für den Betrieb der Lichtschranken dar. Die Überwachung erfolgt vor jeder Motorbetätigung durch vorübergehendes Ausschalten des Lichtschrankensenders, womit die Kontaktöffnung auf dem Empfänger nachgewiesen wird. Sollte dies nicht eintreten, so ist die Flügelbewegung aus Sicherheitsgründen gesperrt.
- Seite 14 DEUTSCH DEUTSCH ANSCHLUSSBEISPIELE AUF EINGÅNGEN SAFE-OP UND SAFE-CL (bei Standardkonfiguration von 460P und Modul MEI) FAILSAFE deaktiviert Anschluß jeweils einer Kontaktleiste bei Öffnen Keine Sicherheitsvorrichtungen angeschlossen (SAFE OP) sowie bei Schließen (SAFE CL) IN7 IN8 IN7 IN8 SAFE SAFE SAFE SAFE ÖF F SCHL...
-
Seite 15: Konfiguration Der Anlage
DEUTSCH DEUTSCH KONFIGURATION DER ANLAGE N° Assegnazione Assegnazione Tempo pausa EINGANG STANDARD- INDIVIDUELLE Pausenzeit ZUWEISUNG ZUWEISUNG INGRESSO STANDARD Personalizzata Tempo ritardo AP. Verzögerung bei Öffnen OPEN-A OPEN-A Verzögerung bei Schließen Tempo ritardo CH. OPEN-B Standard-Betriebslogik STOP FSW-CL Individuelle Logik :_____________ FSW-OP CLOSE Fail-safe :... - Seite 16 Le descrizioni e le illustrazioni del presente manuale non sono impegnative. La FAAC si riserva il diritto, lasciando inalterate le caratteristiche essenziali dell’apparecchiatura, di apportare in qualunque momento e senza impegnarsi ad aggiornare la presente pubblicazione, le modifiche che essa ritiene convenienti per miglioramenti tecnici o per qualsiasi altra esigenza di carattere costruttivo o commerciale.
