Die Filter-Regel-Schmiersystem-Gruppe (FRL) hat die Aufgabe, die Luft zu filtern, deren
Druck zu regeln und diese zu schmieren. Das Aggregat "FRL" hält einem maximalen
Eintrittsdruck von 18 bar stand und es hat einen Regelbereich von 0,5 bis 10 bar. Die
Regelung kann durch Herausziehen und Drehen des Drehknopfs verändert werden.
Nach Abschluss der Regelung den Drehknopf wieder in die Sperrposition bringen,

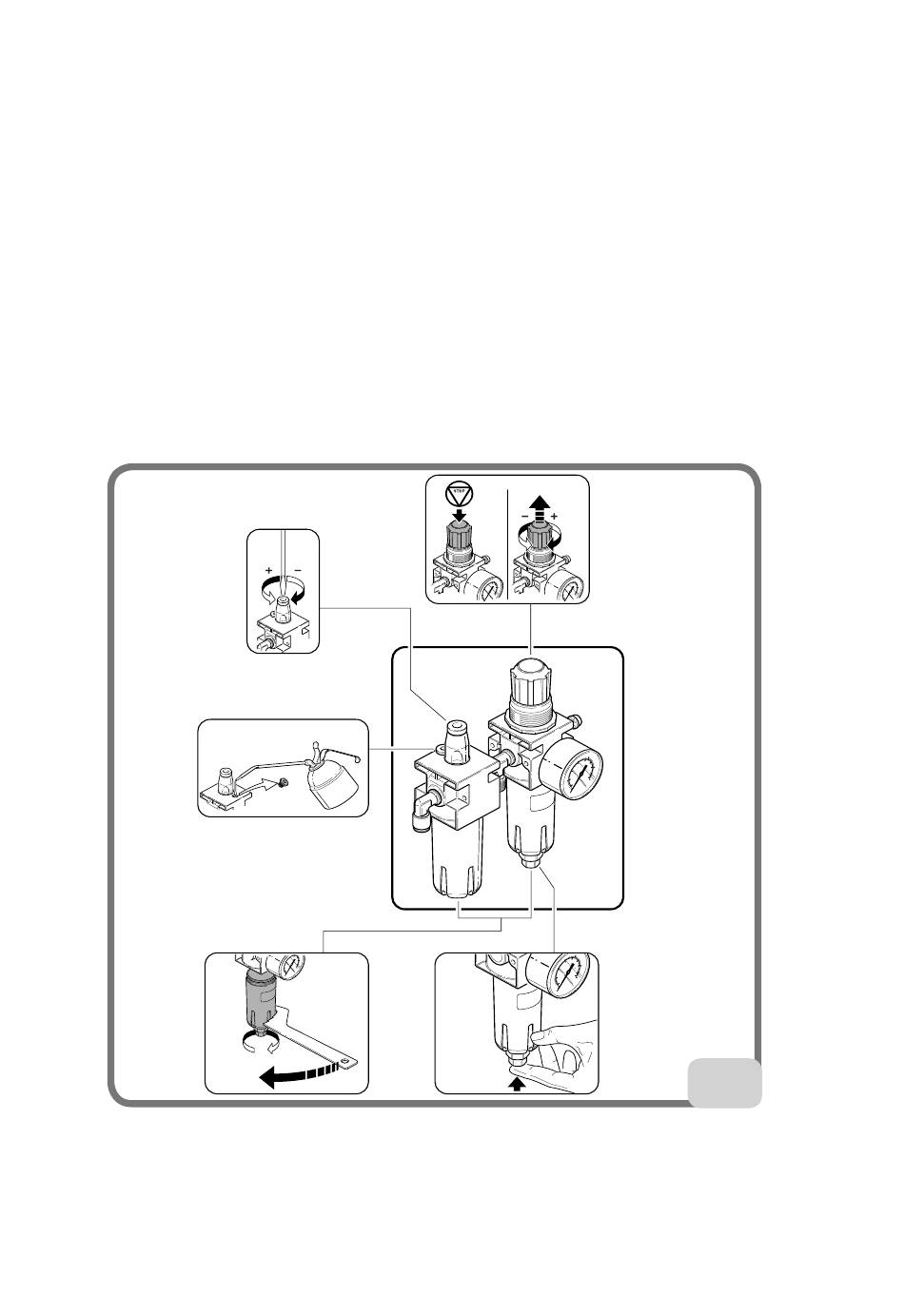

indem man ihn nach unten drückt (Abb. 46a).
Die Regelung des Schmiermittelflusses erfolgt durch Drehen der Schraube am Element
"L", (Abb. 46b). Normalerweise wird das Aggregat bei Schmiermittel mit Viskosität SAE20
auf einen Druck von 10 bar geeicht, um das Austreten eines Tropfens Schmiermittels je
4 Betätigungen des Abdrückers zu erreichen (sichtbar durch das Sichtfenster).
Regelmäßig den Füllstand des Schmiermittels über die vorgesehenen Inspektions-
fenster prüfen und wie auf Abb. 46c nachfüllen. Nur nichtreinigendes Öl SAE20 gleich
50cc nachfüllen.
Der Filterregler "FR" verfügt über ein automatisches Kondensatablasssystem. Unter
normalen Einsatzbedingungen ist daher keine besondere Wartung notwendig. Der
Ablass kann in jedem Fall jederzeit manuell durchgeführt werden (Abb. 46d).
a
b
c
d
e
46
Normalerweise ist es nicht notwendig, die Tassen auszubauen, aber bei Wartungsarbeiten
nach längeren Stillständen kann dies notwendig werden. Falls die Hände nicht ausreichen,
den mitgelieferten Schlüssel benutzen (Abb. 46e).
Die Reinigung mit einem trockenen Lappen ausführen. Den Kontakt mit Lösungsmitteln
vermeiden.
