Ansteuerung mit Schaltkontakten
(Reed):
Diese Schaltung kann gemäß Abbildung 5 rea-
lisiert werden.
Bitte beachten Sie, dass die Kontakte jeweils min-
destens 1 Zuglänge vor bzw. nach den Schranken
eingebaut werden müssen. Andernfalls schließen
sich die Schranken eventuell zu spät bzw. öffnen
sich zu früh, während der Zug noch den Bahnü-
bergang blockiert.
Sofern Sie auf Grund der Platzverhältnisse auf
Ihrer Anlage die Schranken in einer Richtung
schneller und in der anderen langsamer senken
und heben möchten, schließen Sie zusätzlich ein
elektronisches Relais Viessmann 5552 gemäß
Abb. 6
zu den Schranken
To the barriers
* optional
16 V ~
Abbildung 6 an.
Bei zweigleisigem Betrieb ist ebenfalls ein elektro-
nisches Relais 5552 erforderlich. Dadurch wird er-
reicht, dass bei gleichzeitiger Durchfahrt von zwei
entgegenkommenden Zügen die Schranken erst
wieder geöffnet werden, wenn beide Züge den
Bahnübergang verlassen haben.

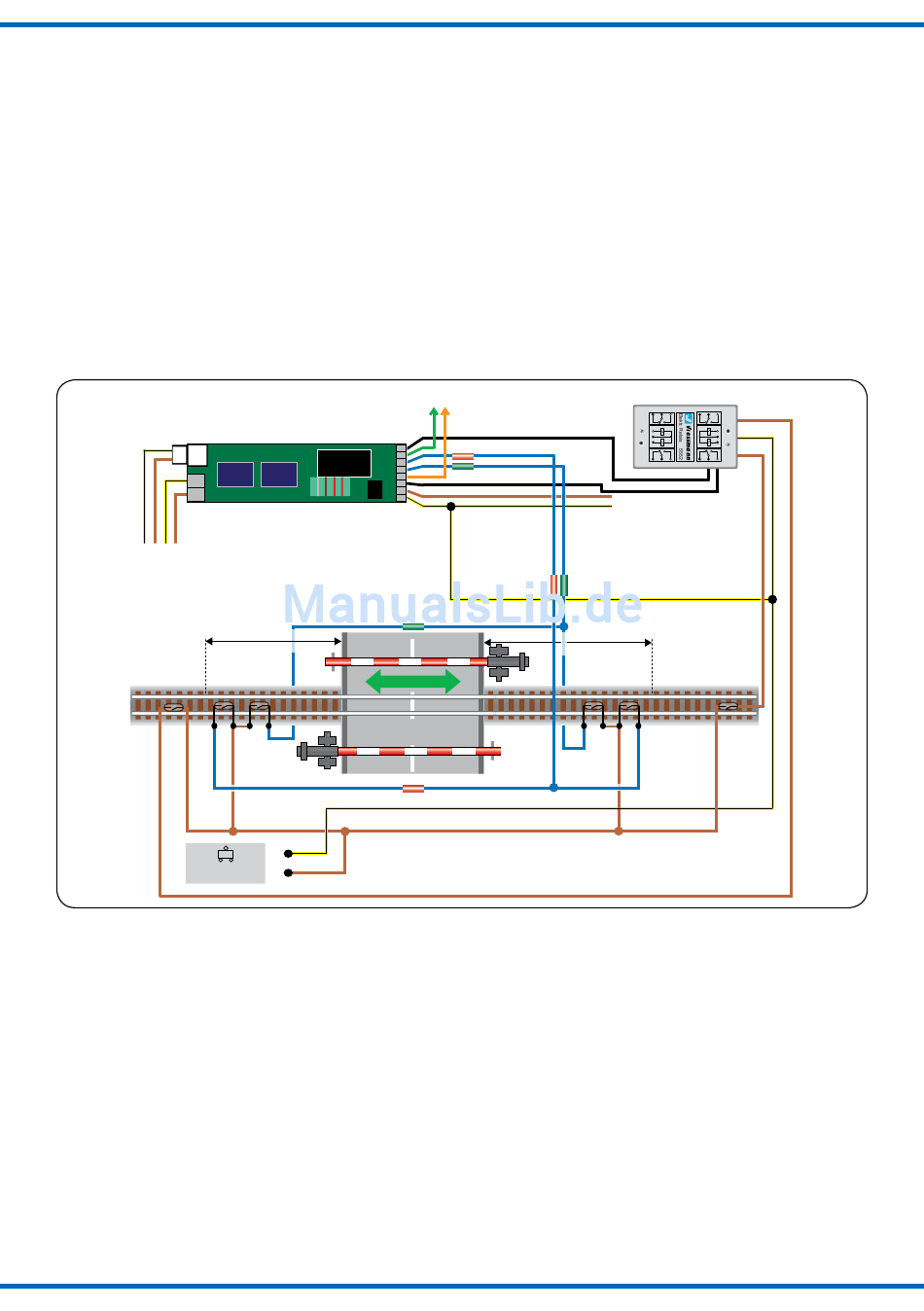

Das Anschlussschema ist in Abbildung 7 dar-
gestellt.
Abbildung 7 zeigt auch wie mithilfe eines zwei-
ten Relais 5552 die Bewegungsgeschwindigkeit
der Schranken richtungsabhängig unterschied-
lich schnell gesteuert werden kann. Sofern Sie die
Schranken immer mit der gleichen Geschwindig-
8
zum Soundmodul und Andreaskreuz
To the soundmodule and St. Andrew's crosses
blau (grüne Markierung) / blue (green marker)
mind. 1 Zuglänge
min. 1 train length
öffnen schließen
open close
blau (rote Markierung) / blue (red marker)
gelb / yellow
/=
braun / brown
Automatic control with track (reed)
contacts:
This can be realised as per Fig. 5.
Please note that the pair of reed contacts must be
located at least on train length before resp. behind
the level crossing. Otherwise the barriers might be
lowered too late or would be raised to soon while
the train is still occupying the level crossing.
Should you – due to space restrictions - wish to
lower the barriers faster in one direction of travel
while keeping the low speed for trains in the other
direction simply connect an electronic relay 5552
according to Fig. 6.
schwarz (durchtrennt) / black (cut)
blau / blue
blau / blue
schwarz (durchtrennt) / black (cut)
braun / brown
gelb / yellow
rote Markierung
red marker
Fahrtrichtung
gelb / yellow
braun / brown
For double track main lines an electronic relay
5552 is also required. This assures that if and
when two trains are passing the level crossing at
the same time the barriers will only be raised once
both trains have vacated the level crossing. The
wiring diagram is shown in Fig. 7.
Fig 7 also shows how one can adjust the speed
of movement of the barriers individually for trains
moving from left to right and vice versa with the aid
of an additional electronic relay 5552. If you wish to
operate the barriers always with the same speed
simply leave out this second relay.
Automatic control of the barriers with
switching tracks (activated by each
wheel resp. axle):
* optional
DIGITAL ZENTRALE
(Nach Programmierung der Adresse)
oder 16 V ~
oder 16 V = (braun ist der positive)
COMMAND STATION
(after programming the address)
or 16 V ~
or 16 V = (brown is positive)
grüne Markierung
green marker
mind. 1 Zuglänge
min. 1 train length
schließen öffnen
* optional
close open
Fig. 6
