Viessmann 5069 Bedienungsanleitung

2. Introduction
This item produces by SMD-LED the light which is
suitable to the model. Low heat build-up and power
input. Nearly unlimited lifetime of the LED, so no more
change is required.
3. Mounting
- Check the function of the LED lighting before
mounting.
The resistor is necessary for the function!
- Take the train rear lanterns carfully out of the
package.
- Drill two small holes (0,5 mm) with a distance of 2,5
mm vertically one below the other into the rear wall
of the waggon (fig. 1).
- Put the connecting wires of the LED through the
holes.
Hint: Mount the lantern with a small realistic di-
stance to the rear wall of the waggon.
- Fix the LED inside the waggon with a bit of glue.
- Solder the resistor to the shorter connecting wire of
the LED.
- Solder the red connection cable to the longer pin of
the LED and the brown connection cable to the re-
sistor (fig. 2).
Caution:
Risk of injury!
Do not touch the copper-bit, it gets very hot!
Caution:
Resistor at the cable is required for proper function
of the lamp (fig. 1). Never cut them off!
Never cover resistor with insulation material,
because they have to be cooled by surrounding air!
4. Connection
Connect the connection cables to the power supply
of the waggon (e. g. conducting coupler Viessmann
item 5048).
4.1 AC connection
The polarity does not matter. The LEDs light up in both
directions of travel.
4.2 DC connection
Observe the polarity:
Long pin = + = right track. The LED only lights up if
the train runs forward. For lighting in both directions
use the enclosed rectifier (fig. 3).
5. Technical data
Operating voltage:
Operation current:
Do not dispose of this product through
(unsorted) domestic waste, supply it to
recycling instead.
Subject to change without prior notice. No liability for
mistakes and printing errors.
You will find the latest version of the manual on the
Viessmann website using the item-No.
Viessmann
Modelltechnik GmbH
Bahnhofstraße 2a
D - 35116 Hatzfeld-Reddighausen
www.viessmann-modell.de
4
6 – 24 V AC/DC/digital signal
ca. 2 mA
Made in Europe
5069

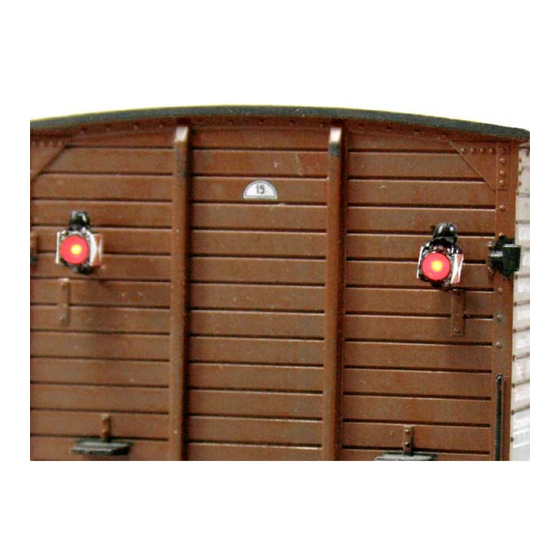

H0 Zugschlusslaternen mit LED,
2 Stück
H0 Train rear lanterns with LED,
2 pieces
Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder
DE
unter 14 Jahren! Anleitung aufbewahren!
Model building item, not a toy! Not suitable for children
EN
under the age of 14 years! Keep these instructions!
Ce n'est pas un jouet. Ne convient pas aux enfants de
FR
moins de 14 ans ! C'est un produit décor! Conservez cette
notice d'instructions!
Não é um brinquedo! Não aconselhável para menores de
PT
14 anos. Conservar a embalagem.
Modelbouwartikel, geen speelgoed! Niet geschikt voor kin-
NL
deren onder 14 jaar! Gebruiksaanwijzing bewaren!
Articolo di modellismo, non è un giocattolo! Non adatto a
IT
bambini al di sotto dei 14 anni! Conservare instruzioni per
l'uso!
Artículo para modelismo. No es un juguete! No recomen-
ES
dado para menores de 14 años! Conserva las instrucciones
de servicio!
Bedienungsanleitung
Operation Manual
DE
1. Wichtige Hinweise
Bitte lesen Sie vor der ersten Anwendung des Pro-
duktes bzw. dessen Einbau diese Bedienungsanlei-
tung aufmerksam durch und bewahren Sie diese auf.
Sie ist Teil des Produktes.
1.1 Sicherheitshinweise
Vorsicht:
Verletzungsgefahr!
Aufgrund der detaillierten Abbildung des Originals
bzw. der vorgesehenen Verwendung kann das Pro-
dukt Spitzen, Kanten und abbruchgefährdete Teile
aufweisen. Für die Montage sind Werkzeuge nötig.
Stromschlaggefahr!
Die Anschlussdrähte niemals in eine Steckdose ein-
führen! Verwendetes Versorgungsgerät (Transfor-
mator, Netzteil) regelmäßig auf Schäden überprü-
fen. Bei Schäden am Versorgungsgerät dieses kei-
nesfalls benutzen!
Alle Anschluss- und Montagearbeiten nur bei abge-
schalteter Betriebsspannung durchführen!
Ausschließlich nach VDE/EN-gefertigte Modell-
bahntransformatoren verwenden!
Stromquellen unbedingt so absichern, dass es bei
einem Kurzschluss nicht zum Kabelbrand kommen
kann.
1.2 Das Produkt richtig verwenden
Dieses Produkt ist bestimmt:
- Zum Einbau in Modelleisenbahnanlagen und
Dioramen der Spurgröße H0.
- Zum Anschluss an die Spannungsversorgung des
Waggons (z. B. stromführende Kupplungen
Viessmann Art. 5048).
- Zum Betrieb ausschließlich mit dem beiliegenden
Widerstand (10 kOhm).
- Zum Betrieb in trockenen Räumen.
Jeder darüber hinausgehende Gebrauch gilt als nicht
bestimmungsgemäß. Für daraus resultierende Schä-
den haftet der Hersteller nicht.
1.3 Packungsinhalt überprüfen
Kontrollieren Sie den Lieferumfang auf Vollständigkeit:
- 2 Zugschlusslaternen
- Rotes Anschlusskabel
- Braunes Anschlusskabel
- 2 Widerstände
- Gleichrichter
- Anleitung
2. Einleitung
Dieser Artikel erzeugt durch die SMD-LED ein zum
Modell passendes Licht. Stromaufnahme und Wärme-
92897
Stand 03 entwicklung sind sehr gering. Die Lebensdauer der
06/2018
LED ist praktisch unbegrenzt, so dass ein Wechsel
des Leuchtmittels entfällt.
1
