Produktbeschreibung
pH-Elektrode
ORP-Mess-
verfahren
(vereinfacht)
ORP-Elektrode
A-96.250.710 / 221019

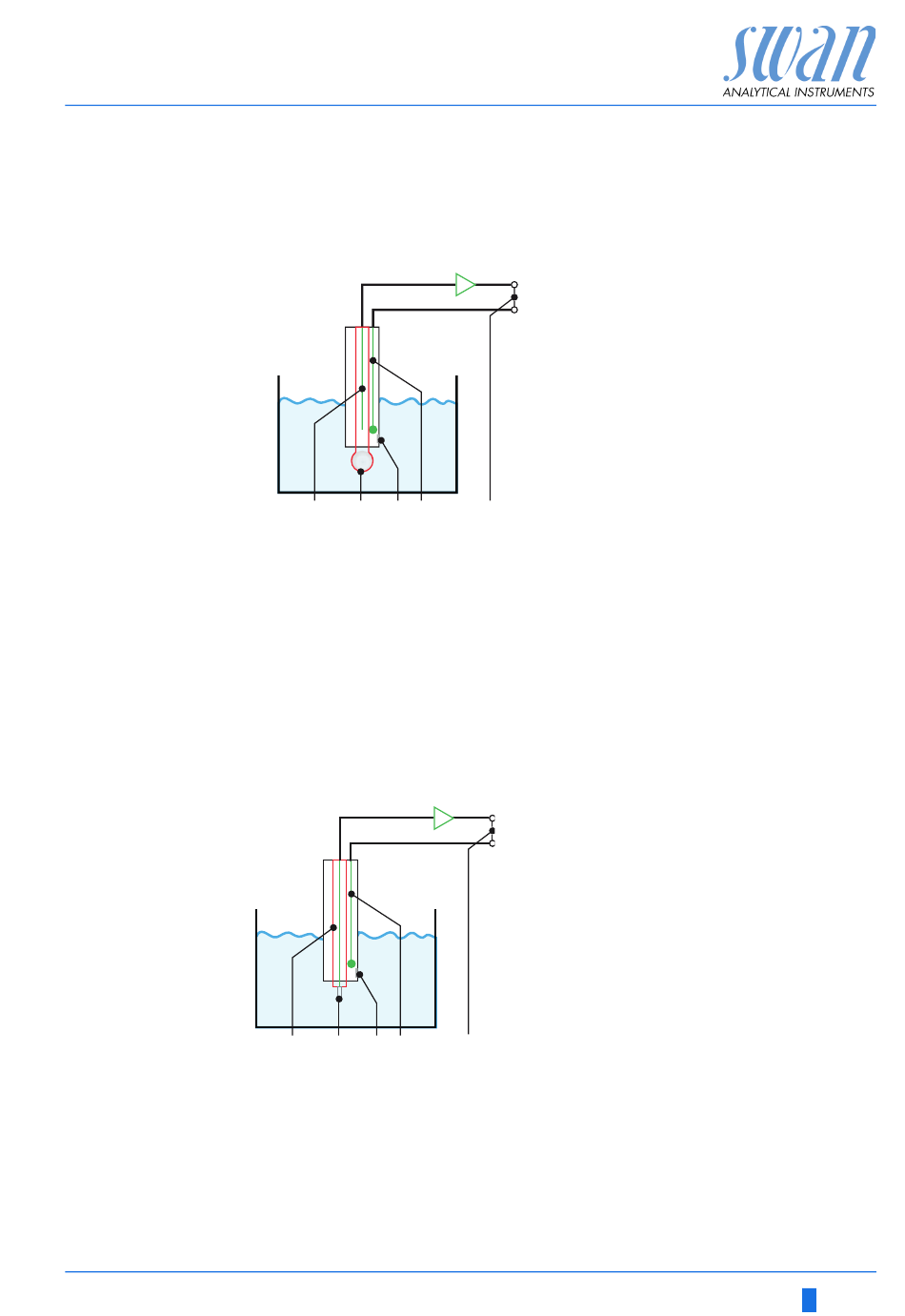

Bei der pH-Elektrode handelt es sich um eine kombinierte Gelelek-
trode. Solche Elektroden können nicht neu gefüllt werden und ha-
ben deshalb eine begrenzte Lebensdauer.
A B C D
Die ORP (Redox)-Messung basiert auf der Spannungsmessung. Eine
Spannung kann nur zwischen unterschiedlichen Potentialen gemes-
sen werden, weshalb die ORP (Redox)-Messkette eine Mess- und
eine Referenzelektrode besitzt. Die Referenzelektrode behält ihr Po-
tential konstant bei, während sich das der Messelektrode mit dem
ORP-Wert ändert. Der gemessene Spannungsunterschied wird vom
Messumformer als ORP-Wert in mV angezeigt.
Bei der ORP (Redox)-Elektrode handelt es sich um eine kombinier-
te Gelelektrode. Solche Elektroden können nicht neu gefüllt werden
und haben deshalb eine begrenzte Lebensdauer.
A B C D
A Messelektrode
B Platinspitze
C Diaphragma: Keramik oder Spalt
D Referenzelektrode mit KCI-Elektrolyt, Ag/AgCl-Elektrode
E Signalausgang
A Messelektrode mit
Innenelektrode, Ag/AgCl-
Elektrode
+
B H empfindliche
Glasmembran
C Diaphragma: Keramik oder
Spalt
D Referenzelektrode mit Gel
E Signalausgang
E
E
