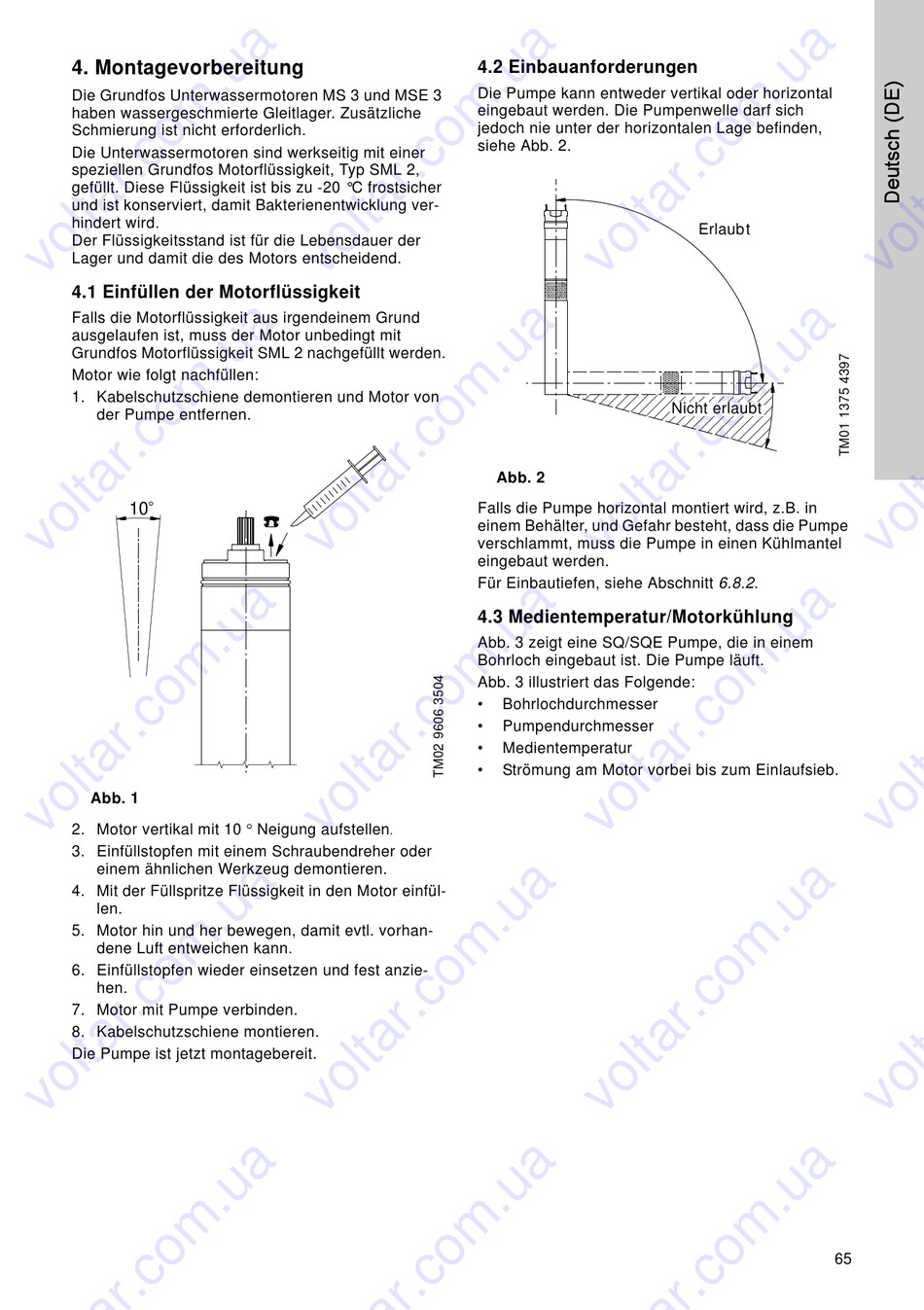

4. Montagevorbereitung

Die Grundfos Unterwassermotoren MS 3 und MSE 3
haben wassergeschmierte Gleitlager. Zusätzliche
Schmierung ist nicht erforderlich.
Die Unterwassermotoren sind werkseitig mit einer
speziellen Grundfos Motorflüssigkeit, Typ SML 2,
gefüllt. Diese Flüssigkeit ist bis zu -20 °C frostsicher
und ist konserviert, damit Bakterienentwicklung ver-
hindert wird.
Der Flüssigkeitsstand ist für die Lebensdauer der
Lager und damit die des Motors entscheidend.
4.1 Einfüllen der Motorflüssigkeit
Falls die Motorflüssigkeit aus irgendeinem Grund
ausgelaufen ist, muss der Motor unbedingt mit
Grundfos Motorflüssigkeit SML 2 nachgefüllt werden.
Motor wie folgt nachfüllen:
1. Kabelschutzschiene demontieren und Motor von
der Pumpe entfernen.
10
Abb. 1
2. Motor vertikal mit 10 Neigung aufstellen
3. Einfüllstopfen mit einem Schraubendreher oder
einem ähnlichen Werkzeug demontieren.
4. Mit der Füllspritze Flüssigkeit in den Motor einfül-
len.
5. Motor hin und her bewegen, damit evtl. vorhan-
dene Luft entweichen kann.
6. Einfüllstopfen wieder einsetzen und fest anzie-
hen.
7. Motor mit Pumpe verbinden.
8. Kabelschutzschiene montieren.
Die Pumpe ist jetzt montagebereit.

4.2 Einbauanforderungen

Die Pumpe kann entweder vertikal oder horizontal
eingebaut werden. Die Pumpenwelle darf sich
jedoch nie unter der horizontalen Lage befinden,
siehe Abb. 2.
Abb. 2
Falls die Pumpe horizontal montiert wird, z.B. in
einem Behälter, und Gefahr besteht, dass die Pumpe
verschlammt, muss die Pumpe in einen Kühlmantel
eingebaut werden.
Für Einbautiefen, siehe Abschnitt 6.8.2.
4.3 Medientemperatur/Motorkühlung
Abb. 3 zeigt eine SQ/SQE Pumpe, die in einem
Bohrloch eingebaut ist. Die Pumpe läuft.
Abb. 3 illustriert das Folgende:
• Bohrlochdurchmesser
• Pumpendurchmesser
• Medientemperatur
• Strömung am Motor vorbei bis zum Einlaufsieb.
Erlaubt
Nicht erlaubt
65
