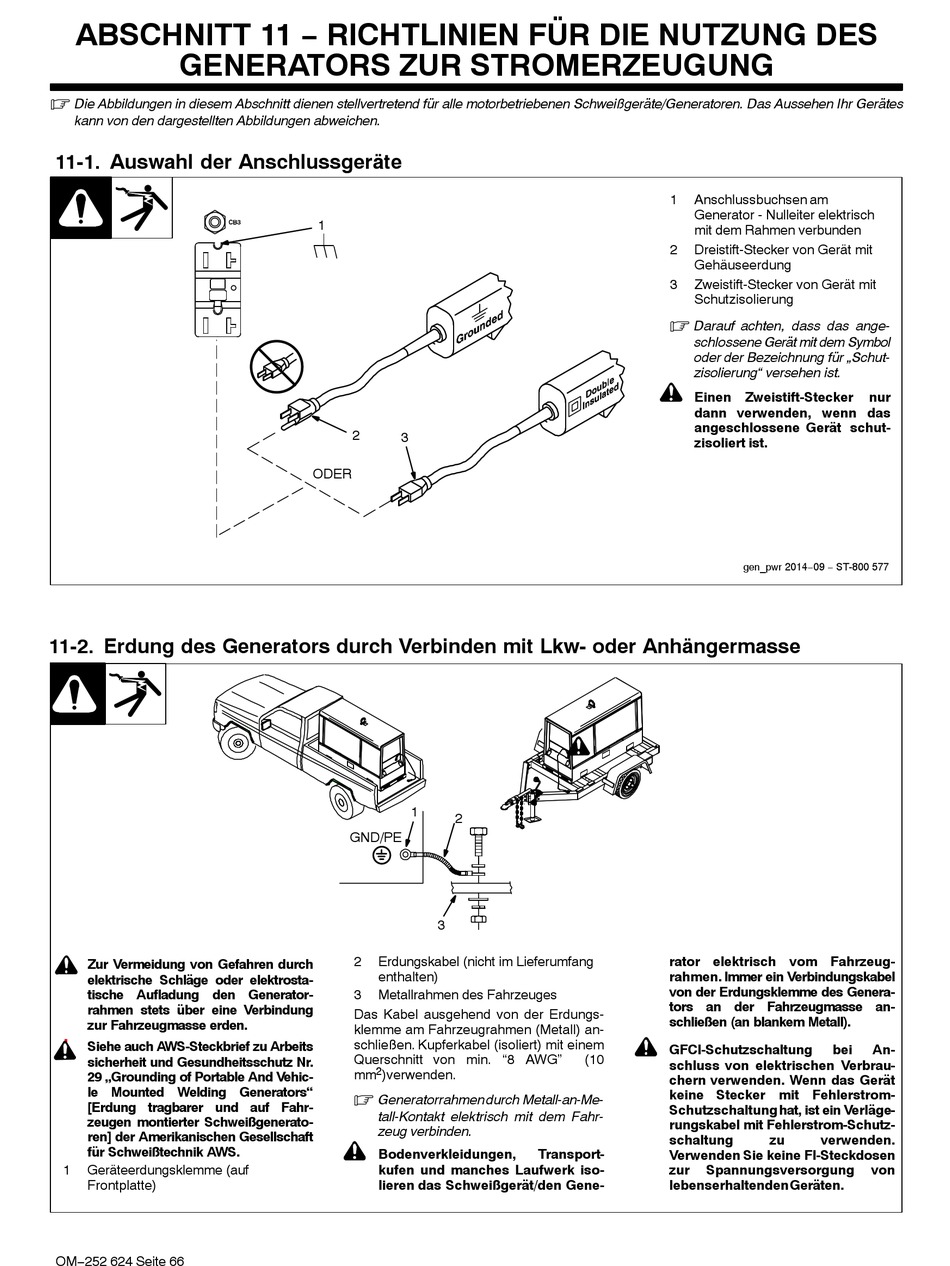

ABSCHNITT 11 − RICHTLINIEN FÜR DIE NUTZUNG DES
GENERATORS ZUR STROMERZEUGUNG
.
Die Abbildungen in diesem Abschnitt dienen stellvertretend für alle motorbetriebenen Schweißgeräte/Generatoren. Das Aussehen Ihr Gerätes
kann von den dargestellten Abbildungen abweichen.
11-1. Auswahl der Anschlussgeräte
11-2. Erdung des Generators durch Verbinden mit Lkw- oder Anhängermasse
!
Zur Vermeidung von Gefahren durch
elektrische Schläge oder elektrosta-
tische Aufladung den Generator-
rahmen stets über eine Verbindung
zur Fahrzeugmasse erden.
!
Siehe auch AWS-Steckbrief zu Arbeits
sicherheit und Gesundheitsschutz Nr.
29 „Grounding of Portable And Vehic-
le Mounted Welding Generators"
[Erdung tragbarer und auf Fahr-
zeugen montierter Schweißgenerato-
ren] der Amerikanischen Gesellschaft
für Schweißtechnik AWS.
1
Geräteerdungsklemme (auf
Frontplatte)
OM−252 624 Seite 66
1
2
3
ODER
1
2
GND/PE
3
2
Erdungskabel (nicht im Lieferumfang
enthalten)
3
Metallrahmen des Fahrzeuges
Das Kabel ausgehend von der Erdungs-
klemme am Fahrzeugrahmen (Metall) an-
schließen. Kupferkabel (isoliert) mit einem
Querschnitt von min. "8 AWG"
2
mm
)verwenden.
.
Generatorrahmen durch Metall-an-Me-
tall-Kontakt elektrisch mit dem Fahr-
zeug verbinden.
!
Bodenverkleidungen,
kufen und manches Laufwerk iso-
lieren das Schweißgerät/den Gene-
1
Anschlussbuchsen am
Generator - Nulleiter elektrisch
mit dem Rahmen verbunden
2
Dreistift-Stecker von Gerät mit
Gehäuseerdung
3
Zweistift-Stecker von Gerät mit
Schutzisolierung
.
Darauf achten, dass das ange-
schlossene Gerät mit dem Symbol
oder der Bezeichnung für „Schut-
zisolierung" versehen ist.
!
Einen Zweistift-Stecker
dann verwenden, wenn das
angeschlossene Gerät schut-
zisoliert ist.
rator elektrisch vom Fahrzeug-
rahmen. Immer ein Verbindungskabel
von der Erdungsklemme des Genera-
tors an der Fahrzeugmasse an-
schließen (an blankem Metall).
!
GFCI-Schutzschaltung
(10
schluss von elektrischen Verbrau-
chern verwenden. Wenn das Gerät
keine Stecker mit Fehlerstrom-
Schutzschaltung hat, ist ein Verläge-
rungskabel mit Fehlerstrom-Schutz-
schaltung
Transport-
Verwenden Sie keine FI-Steckdosen
zur
Spannungsversorgung
lebenserhaltenden Geräten.
nur
gen_pwr 2014−09 − ST-800 577
bei
An-
zu
verwenden.
von
