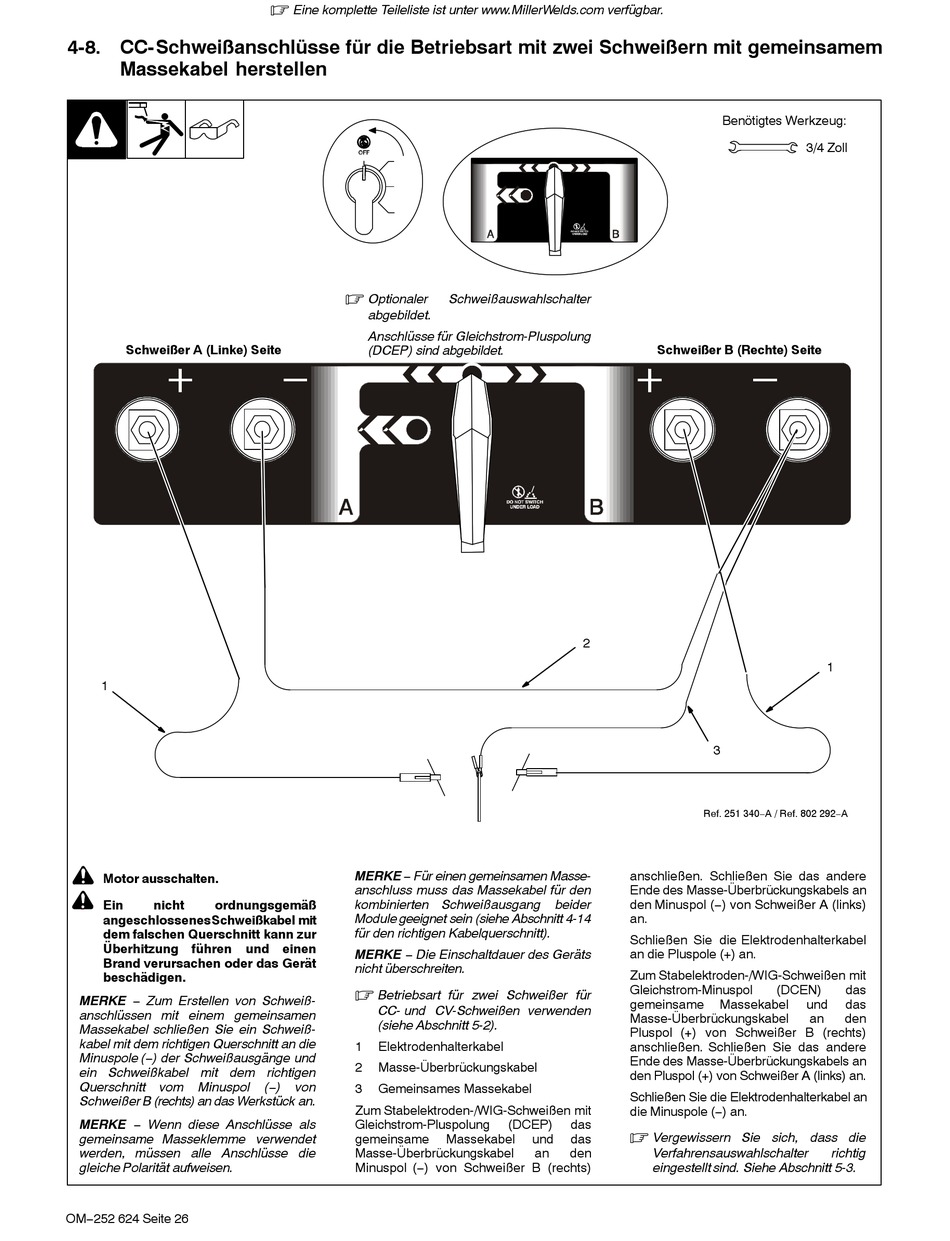

4-8. CC-Schweißanschlüsse für die Betriebsart mit zwei Schweißern mit gemeinsamem
Massekabel herstellen
Schweißer A (Linke) Seite
1
!
Motor ausschalten.
!
Ein nicht ordnungsgemäß
angeschlossenes Schweißkabel mit
dem falschen Querschnitt kann zur
Überhitzung führen
Brand verursachen oder das Gerät
beschädigen.
MERKE − Zum Erstellen von Schweiß-
anschlüssen mit einem gemeinsamen
Massekabel schließen Sie ein Schweiß-
kabel mit dem richtigen Querschnitt an die
Minuspole (−) der Schweißausgänge und
ein Schweißkabel mit dem richtigen
Querschnitt vom Minuspol
Schweißer B (rechts) an das Werkstück an.
MERKE − Wenn diese Anschlüsse als
gemeinsame Masseklemme verwendet
werden, müssen alle Anschlüsse die
gleiche Polarität aufweisen.
OM−252 624 Seite 26
.
Eine komplette Teileliste ist unter www.MillerWelds.com verfügbar.
.
Optionaler
abgebildet.
Anschlüsse für Gleichstrom-Pluspolung
(DCEP) sind abgebildet.
MERKE − Für einen gemeinsamen Masse-
anschluss muss das Massekabel für den
kombinierten Schweißausgang
Module geeignet sein (siehe Abschnitt 4-14
für den richtigen Kabelquerschnitt).
und einen
MERKE − Die Einschaltdauer des Geräts
nicht überschreiten.
.
Betriebsart für zwei Schweißer für
CC- und CV-Schweißen verwenden
(siehe Abschnitt 5-2).
1 Elektrodenhalterkabel
2 Masse-Überbrückungskabel
(−) von
3 Gemeinsames Massekabel
Zum Stabelektroden-/WIG-Schweißen mit
Gleichstrom-Pluspolung
gemeinsame
Masse-Überbrückungskabel
Minuspol (−) von Schweißer B (rechts)
Schweißauswahlschalter
2
beider
(DCEP) das
Massekabel und das
an den
Benötigtes Werkzeug:
3/4 Zoll
Schweißer B (Rechte) Seite
3
Ref. 251 340−A / Ref. 802 292−A
anschließen. Schließen Sie das andere
Ende des Masse-Überbrückungskabels an
den Minuspol (−) von Schweißer A (links)
an.
Schließen Sie die Elektrodenhalterkabel
an die Pluspole (+) an.
Zum Stabelektroden-/WIG-Schweißen mit
Gleichstrom-Minuspol (DCEN)
gemeinsame Massekabel und
Masse-Überbrückungskabel
Pluspol (+) von Schweißer B (rechts)
anschließen. Schließen Sie das andere
Ende des Masse-Überbrückungskabels an
den Pluspol (+) von Schweißer A (links) an.
Schließen Sie die Elektrodenhalterkabel an
die Minuspole (−) an.
.
Vergewissern Sie sich, dass die
Verfahrensauswahlschalter
eingestellt sind. Siehe Abschnitt 5-3.
1
das
das
an den
richtig
