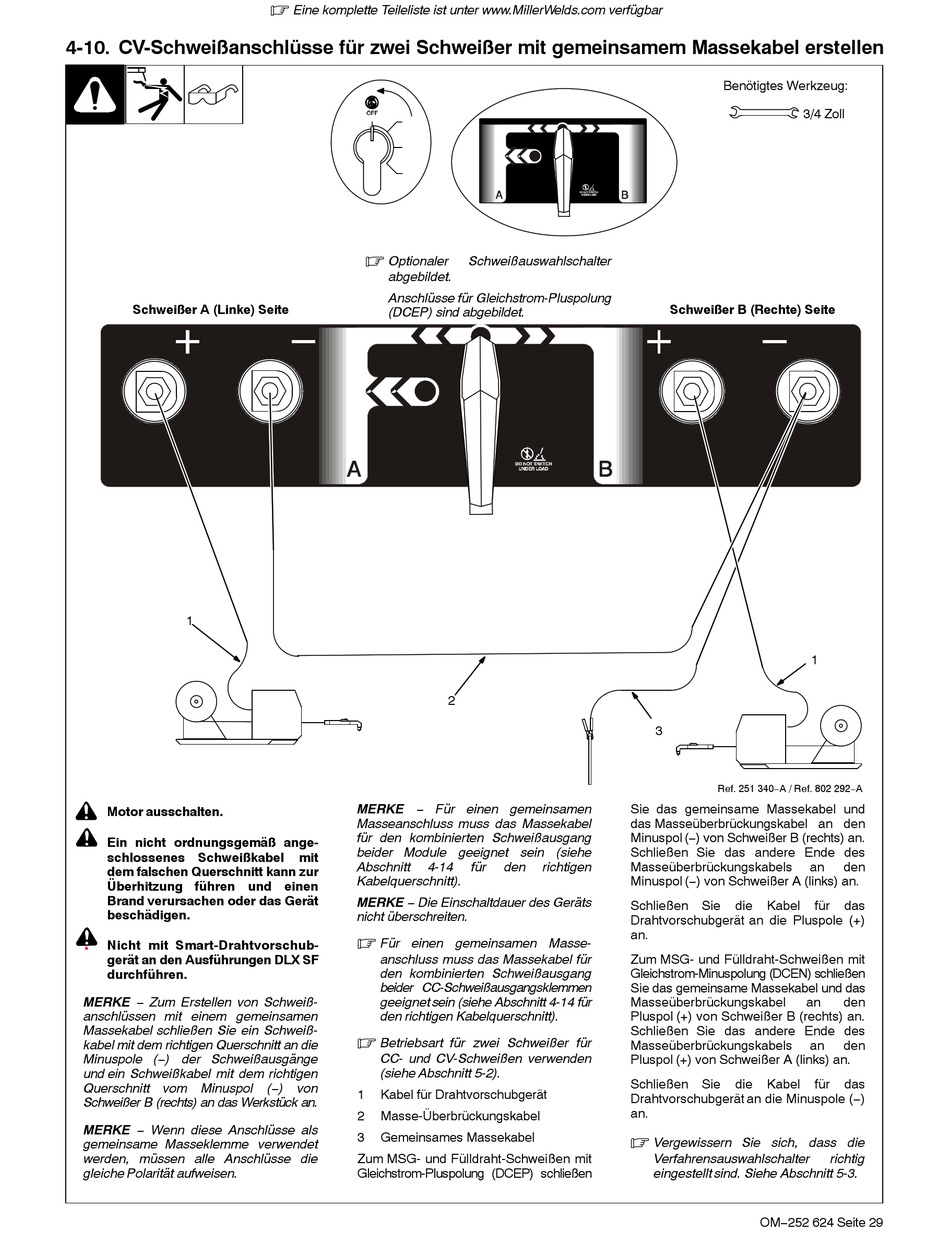

4-10. CV-Schweißanschlüsse für zwei Schweißer mit gemeinsamem Massekabel erstellen
Schweißer A (Linke) Seite
1
!
Motor ausschalten.
!
Ein nicht ordnungsgemäß ange-
schlossenes Schweißkabel
dem falschen Querschnitt kann zur
Überhitzung führen und einen
Brand verursachen oder das Gerät
beschädigen.
!
Nicht mit Smart-Drahtvorschub-
gerät an den Ausführungen DLX SF
durchführen.
MERKE − Zum Erstellen von Schweiß-
anschlüssen mit einem gemeinsamen
Massekabel schließen Sie ein Schweiß-
kabel mit dem richtigen Querschnitt an die
Minuspole (−) der Schweißausgänge
und ein Schweißkabel mit dem richtigen
Querschnitt vom
Minuspol
Schweißer B (rechts) an das Werkstück an.
MERKE − Wenn diese Anschlüsse als
gemeinsame Masseklemme verwendet
werden, müssen alle Anschlüsse die
gleiche Polarität aufweisen.
.
Eine komplette Teileliste ist unter www.MillerWelds.com verfügbar
.
Optionaler
abgebildet.
Anschlüsse für Gleichstrom-Pluspolung
(DCEP) sind abgebildet.
MERKE − Für einen gemeinsamen
Masseanschluss muss das Massekabel
für den kombinierten Schweißausgang
beider Module geeignet sein (siehe
mit
Abschnitt
4-14
Kabelquerschnitt).
MERKE − Die Einschaltdauer des Geräts
nicht überschreiten.
.
Für einen gemeinsamen Masse-
anschluss muss das Massekabel für
den kombinierten Schweißausgang
beider CC-Schweißausgangsklemmen
geeignet sein (siehe Abschnitt 4-14 für
den richtigen Kabelquerschnitt).
.
Betriebsart für zwei Schweißer für
CC- und CV-Schweißen verwenden
(siehe Abschnitt 5-2).
(−)
von
1
Kabel für Drahtvorschubgerät
2
Masse-Überbrückungskabel
3
Gemeinsames Massekabel
Zum MSG- und Fülldraht-Schweißen mit
Gleichstrom-Pluspolung (DCEP) schließen
Schweißauswahlschalter
2
für
den
richtigen
Benötigtes Werkzeug:
3/4 Zoll
Schweißer B (Rechte) Seite
3
Ref. 251 340−A / Ref. 802 292−A
Sie das gemeinsame Massekabel und
das Masseüberbrückungskabel an den
Minuspol (−) von Schweißer B (rechts) an.
Schließen Sie das andere Ende des
Masseüberbrückungskabels
an
Minuspol (−) von Schweißer A (links) an.
Schließen Sie
die
Kabel
Drahtvorschubgerät an die Pluspole (+)
an.
Zum MSG- und Fülldraht-Schweißen mit
Gleichstrom-Minuspolung (DCEN) schließen
Sie das gemeinsame Massekabel und das
Masseüberbrückungskabel
an
Pluspol (+) von Schweißer B (rechts) an.
Schließen Sie das andere Ende des
Masseüberbrückungskabels
an
Pluspol (+) von Schweißer A (links) an.
Schließen Sie
die
Kabel
Drahtvorschubgerät an die Minuspole (−)
an.
.
Vergewissern Sie sich, dass die
Verfahrensauswahlschalter
eingestellt sind. Siehe Abschnitt 5-3.
