3. Wahl des Installationsorts
Der Installationsort des AURORA Wechselrichters muss in Abhängigkeit folgender Überlegungen gewählt werden:
Einen vor direkter Sonneneinstrahlung und anderen Wärmequellen geschützten Ort wählen.
Einen ausreichend belüfteten Ort wählen, an dem die Luft gut um die Einheit herum zirkulieren kann. Orte vermeiden an denen die Luft
nicht frei um die Einheit herum zirkulieren kann.
Für einen Freiraum sorgen, der eine einfache Installation, Wartung und Austausch des Wechselrichters ermöglicht.

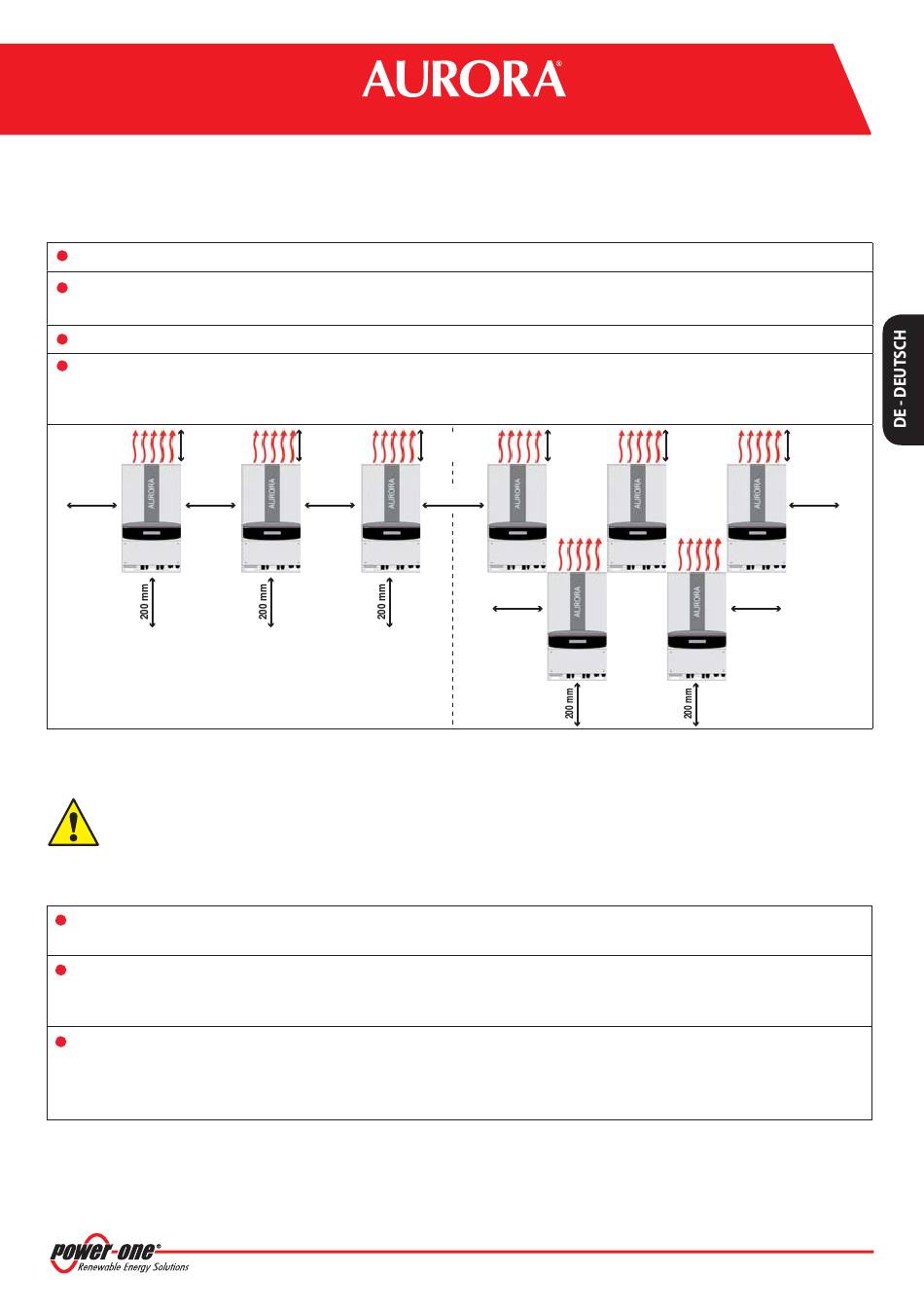

Sollten mehrere Einheiten installiert werden, ist zu vermeiden, dass 2 Einheiten senkrecht übereinander montiert werden, so dass eine
Überhitzung der Oberen Einheit durch die von der unteren Einheit abgegebene Wärme vermieden werden kann. In den folgenden Bildern
sind einige Beispiele von Installationen mit mehreren Wechselrichtern zu sehen.
150 mm
150 mm 150 mm
Um die Einheit freizulassende Bereiche.

4. Wandmontage

Der Power-One AURORA Wechselrichter muss in senkrechter Position montiert werden. Leichte Neigungen aus der
senkrechten Position heraus sind bis maximal 5° senkrechter Neigung zulässig. Größere Neigungen können ein
Derating der Leistungen des Wechselrichters verursachen, was eine permanente Leistungsreduzierung zur Folge hat.
Um die Wandmontage des Wechselrichters korrekt durchzuführen, ist wie folgt vorzugehen:
Bohrungen mit Ø 10 mm und einer Tiefe von 75 mm entsprechend den Befestigungsbohrungen des Haltebügels setzen
(Detail [A])
Den Haltebügel des Wechselrichters mit den Dübeln SX10 und den Schrauben 6,3x70 aus dem Lieferumfang befestigen.
Die Verankerungsfeder des Wechselrichters (Detail [B]) muss oben angeordnet werden; der PEM M6 für die Befestigung
(Detail [C]) muss dagegen unten angeordnet werden.
Den Wechselrichter an der Feder des Bügels (Detail [B]) an der Aufnahme der Montageschiene an der Rückseite des
Wechselrichters (Detail [D]) verankern. Den unteren Teil des Wechselrichters am PEM M6 am Bügel (Detail [C]) mit der
Schraube M6x10 und der Unterlegscheibe D.18 befestigen. Dabei das Langloch im unteren Flansch des Wechselrichters
(Detail [E]) nutzen.
Hinweis: Bei den Modellen PVI-10.0/12.5-OUTD kann der Haltebügel nur für die Befestigung des oberen Teils des Wechselrichters,
nach der zuvor beschriebenen Vorgehensweise, genutzt werden. Für die Befestigung des unteren Teils des Wechselrichters müssen
einige zusätzliche Löcher in das Langloch im unteren Flansch des Wechselrichters gebohrt werden, falls kein PEM M6 vorhanden ist
(Detail [E]). Dieses Teil wird dann mit den Dübeln SX10 und den Schrauben 6,3x70 an der Wand befestigt.
Photovoltaik Wechselrichter
150 mm 150 mm
150 mm 150 mm
5 - DE
150 mm 150 mm
150 mm
150 mm
150 mm
150 mm
