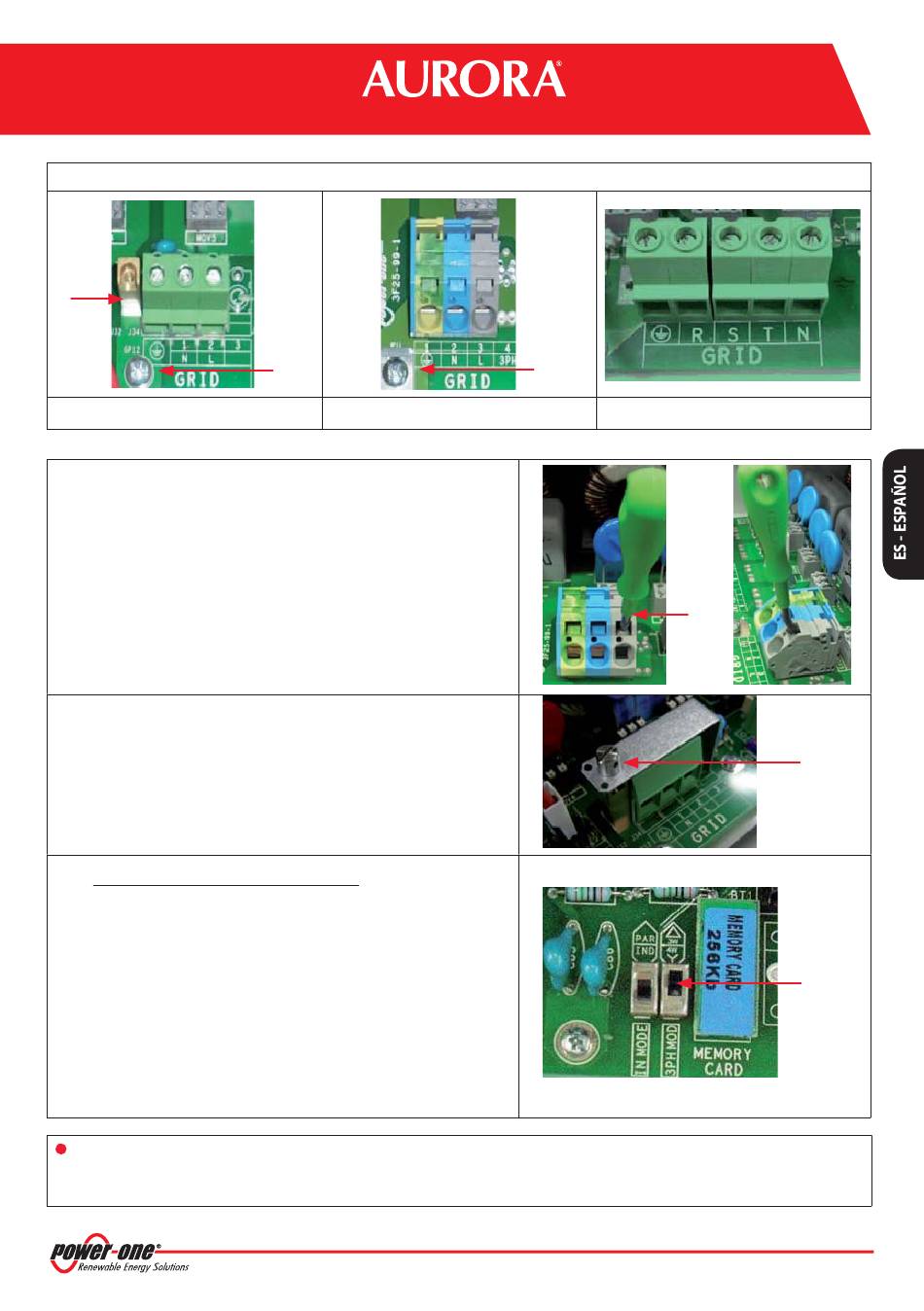

PVI-3.0/3.6/4.2-OUTD
Nota: En los modelos PVI-5000/6000 se suministra en el correspondiente kit el
destornillador WAGO que permite abrir los contactos de la placa de bornes.
El procedimiento para la apertura de los contactos y la fi jación de los
cables es el siguiente:
1) Insertar el destornillador en la ranura con el codo del destornillador
hacia abajo (det. [W]).
2) Presionar ligeramente el destornillador desde arriba hacia abajo.
3) Insertar el destornillador hasta abrir el borne.
4) Introducir el cable en el borne.
5) Retirar el destornillador.5)
Nota: En los modelos PVI-3.0/3.6/4.2/10.0/12.5-OUTD-IT y en los modelos
PVI-10.0/12.5-OUTD-CN existe una torreta metálica (det. [G]) que permite,
mediante el correspondiente soporte y el tornillo perforado (det. [H]),
cerrar los contactos con el correspondiente precintado.
Nota: SÓLO en los modelos PVI-10.0/12.5-OUTD-IT la conexión del conductor
neutro (N) es opcional y depende del sistema donde se encuentra instalado
el inversor. Si la red de conexión BT es trifásica +N (confi guración en estrella),
también se debe conectar el conductor N para garantizar el equilibrio correcto
de las fases respecto al mismo. Por el contrario, si la red de conexión no posee
neutro (confi guración en triángulo), por ejemplo en una instalación que
sólo produce energía, se puede omitir esa conexión. En este caso se deberá
establecer el switch "3ph MOD" en el símbolo Δ (det. [I])
En los demás modelos el switch no se encuentra presente y la única
confi guración que puede utilizarse es en estrella (existe un puente que
vincula el funcionamiento con una red con neutro).
Apretar el prensacable prestando atención a que se adhiera correctamente a la superfi cie del cable para asegurar la
fi jación y por lo tanto el grado de protección ambiental. Para pasar el cable amarillo-verde se puede usar uno de los
orifi cios presentes en el inversor. En este caso, quitar el tapón de tornillo y utilizar el prensacable M20 para pasar el cable.
Inversores Fotovoltaicos
REGLETA DE CONEXIÓN A RED
[F]
PVI-5000/6000-OUTD
9 - ES
[F]
PVI-10.0/12.5-OUTD
[W]
[H]
[I]
