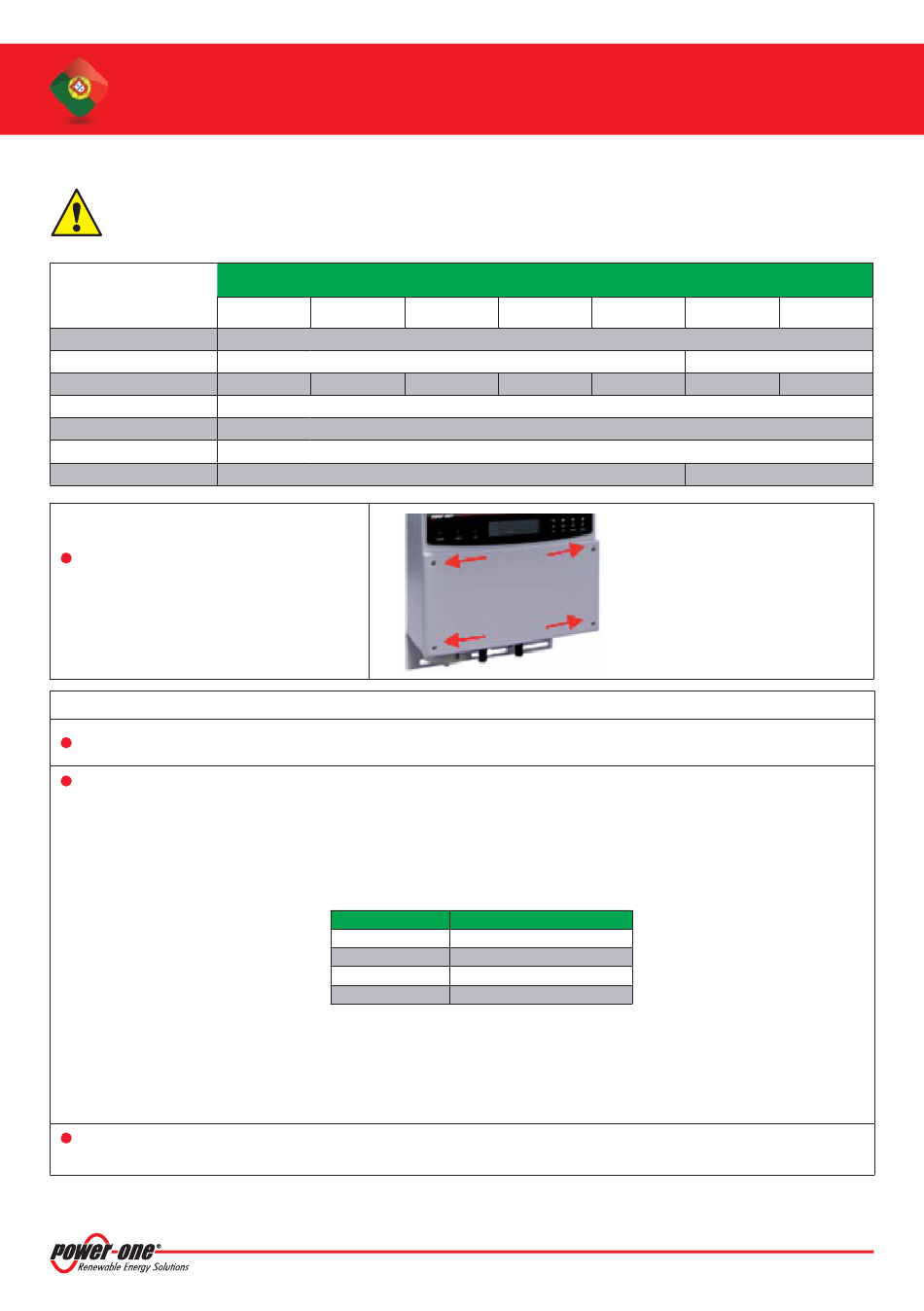

MANUAL DE INSTALAÇÃO E CONFIGURAÇÃO
DOS INVERSORES FOTOVOLTAICOS AURORA
Atenção! Para a conexão à rede de distribuição, utilizar opcionalmente um interruptor automático com protecção
diferencial adequado. Para a escolha deste dispositivo consultar a tabela a seguir:
Características
Interruptor
PVI-3.0-OUTD PVI-3.6-OUTD PVI-4.2-OUTD PVI-5000-OUTD PVI-6000-OUTD PVI-10.0-OUTD PVI-12.5-OUTD
Automático
Tipologia
Tensão Nominal
Corrente Nominal
Caract. Prot. Magnética
Tipo prot. Diferencial
Sensibilidade Diferencial
Número de Pólos
Remover o painel frontal do inversor, agindo
nos parafusos posicionados no próprio
painel, com a chave Torx T20 fornecida com
o equipamento.
Certifi car-se de que a linha CA esteja seccionada.
Colocar o prensa-cabo M25/M32/M40 no orifício destinado para a passagem dos cabos CA e passar o cabo para conexão
à rede CA e conexão PE. Utilizar os seguintes tipos de cabo:
• Inversor monofásico: cabo tripolar (L+N+PE)
• Inversor trifásico com conexão à rede em triângulo: cabo quadripolar (R+S+T+PE)
• Inversor trifásico com conexão à rede em triângulo: cabo pentapolar (R+S+T+N+PE)
A tabela a seguir apresenta as faixas de aperto dos prensa-cabos fornecidos com os inversores.
Caso o cabo de protecção amarelo-verde seja diferente do cabo de conexão à rede, utilizar um dos orifícios presentes e o
respectivo prensa-cabo M20 fornecido com o equipamento.
√
Certifi car-se que o cabo escolhido para a conexão possua diâmetro externo compatível com o prensa-cabo através do
qual deverá ser introduzido no interior do inversor.
Conectar os cabos, respeitando a posição do condutor de terra (PE). Nos modelos PVI-3.0/3.6/4.2/5000/6000-OUTD também é possível
conectar o condutor de terra ao parafuso de fi xação da fi cha por meio de um terminal de cabo de olhal ou grampo (part. [F]).
INTERRUPTOR AUTOMÁTICO COM PROTEC. MAGNETOTÉRMICA-DIFERENCIAL
230Vac
20 20
5.1 CONEXÕES LADO CA
Prensa-cabo
M20
M25
M32
M40
MODELE ONDULEUR
25 32
B/C
A/AC
300mA
2
Faixa de Fixação
7 – 13 mm
10 – 17 mm
13 – 21 mm
19 – 28 mm
8 - PT
400Vac
40 20
3/4
Painel frontal:
parafusos de remoção do painel.
