MANUALE DI INSTALLAZIONE E CONFIGURAZIONE
DEGLI INVERTER FOTOVOLTAICI AURORA

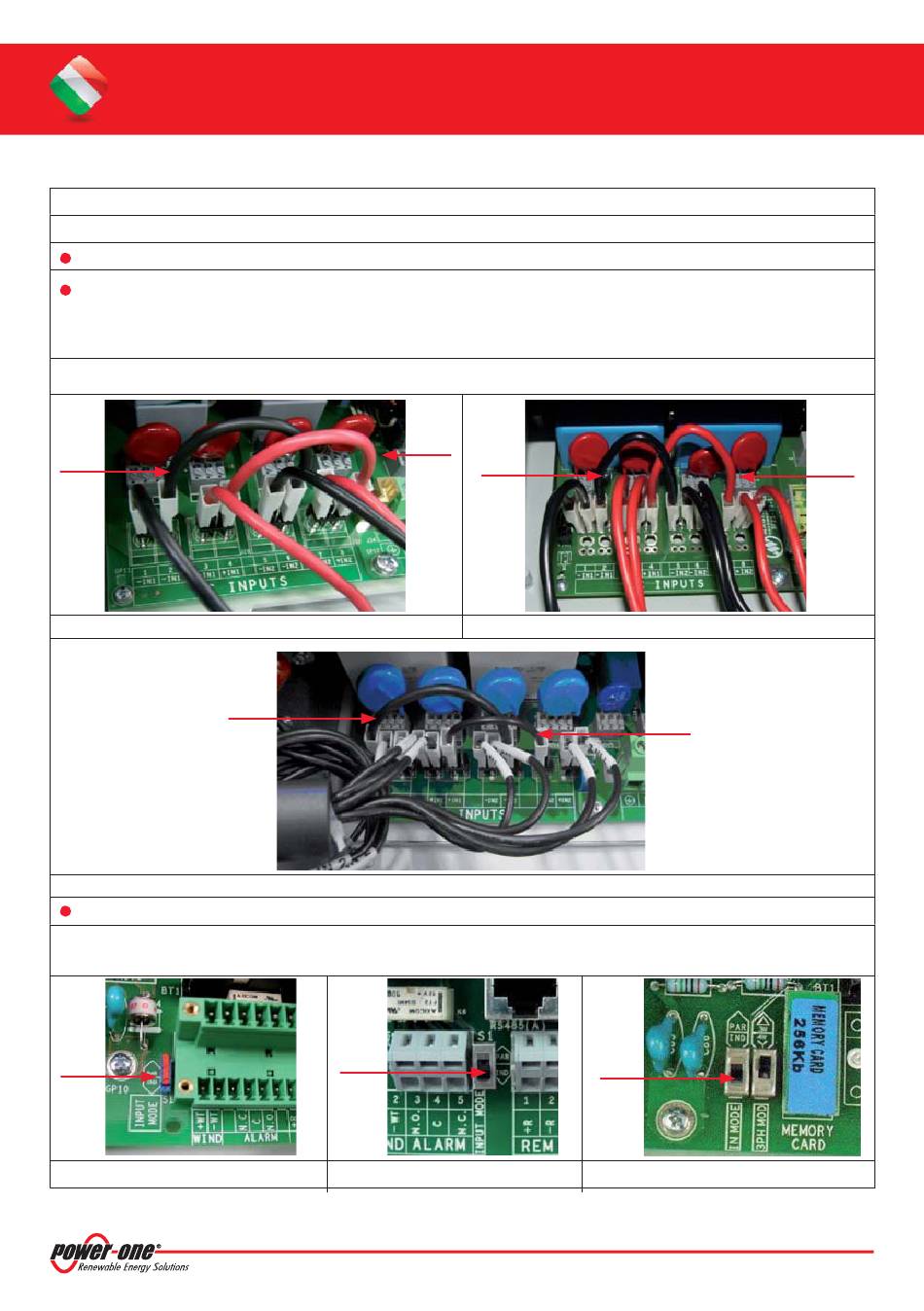

Nel caso sia necessario usare la confi gurazione dei canali in parallelo, seguire la seguente procedura:
Rimuovere il pannello frontale dell'inverter
Utilizzando i cavetti AWG10/12 con faston femmina isolato, eseguire il collegamento tra un terminale positivo disponibile
dell'ingresso 1 ed un ed terminale positivo disponibile dell'ingresso 2 (part. [L]). Replicare il collegamento per i terminali
negativi (part. [M]).
[M]
PVI-3.0/3.6/4.2-OUTD
Agire sul dip-switch identifi cato dalla serigrafi a INPUT MODE e portarlo in posizione PAR (part. [N]).
Dip-Switch di confi gurazione modalità di funzionamento dei canali di ingresso.
[N]
PVI-3.0/3.6/4.2-OUTD
MODALITÀ DI CONFIGURAZIONE DEI CANALI IN PARALLELO
Collegamento in parallelo dei canali di ingresso.
[M]
PVI-10.0/12.5-OUTD
[N]
PVI-5000/6000-OUTD
[L]
[M]
PVI-5000/6000-OUTD
12 - IT
[L]
[N]
PVI-10.0/12.5-OUTD
