3. Selecção do lugar de instalação
O lugar de instalação do AURORA deve ser escolhido com base nas seguintes considerações:
Seleccionar um lugar protegido das radiações solares directas e outras fontes de calor.
Seleccionar um lugar sufi cientemente arejado para permitir uma boa circulação de ar ao redor da unidade; evitar lugares onde o ar não possa circular
livremente ao redor da mesma.
Seleccionar um lugar que permita deixar ao redor da unidade um espaço sufi ciente para permitir uma fácil instalação e remoção do objecto da superfície
de montagem.
Em caso de instalação de mais unidades, evitar sobrepor verticalmente duas unidades, para não gerar um sobreaquecimento excessivo da unidade instalada

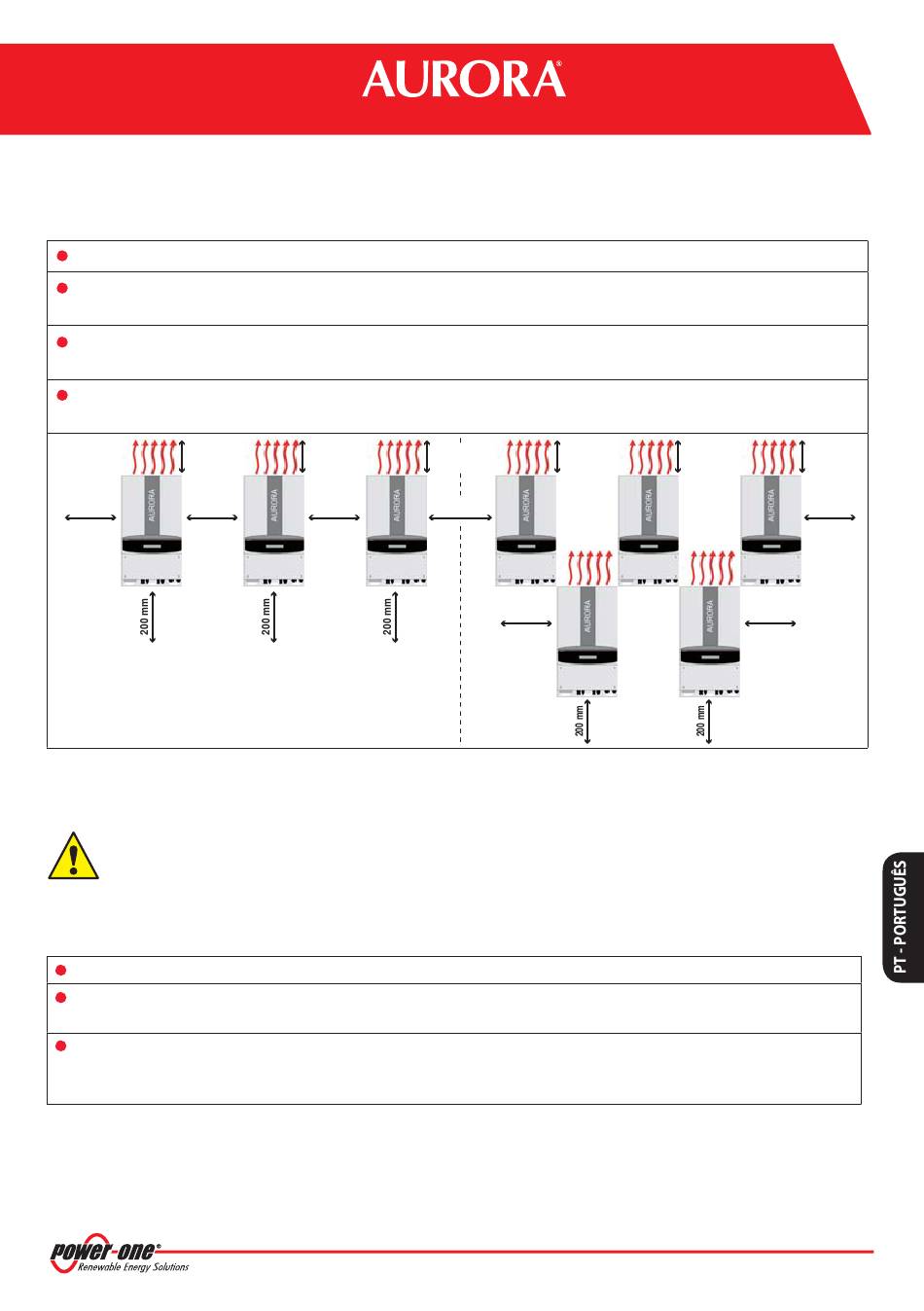

na parte de cima devido ao calor emanado pela de abaixo. Na imagem seguinte exibem-se alguns exemplos de como ligar várias unidades em conjunto.
150 mm
150 mm 150 mm
Distâncias que devem ser mantidas
ao redor da unidade.

4. Montagem na parede

O AURORA deve ser montado na posição vertical; são admitidas ligeiras inclinações em relação à posição
vertical, até um máximo de 5° de inclinação vertical. Inclinações maiores podem implicar em uma diminuição
dos rendimentos do inversor, com uma consequente redução de potência.
Para realizar correctamente a montagem do inversor na parede, seguir o seguinte procedimento:
Realizar orifícios de Ø10mm de profundidade 75 mm em correspondência com os orifícios de fi xação do estribo de suporte (part. [A])
Fixar o estribo de suporte do inversor utilizando os tacos SX10 e os parafusos 6,3x70 fornecidos com o equipamento. A mola de
ligação do inversor (part. [B]) deve ser posicionada no alto; o PEM M6 de fi xação (part. [C]) deve ser posicionado abaixo.
Enganchar o inversor na mola do suporte (part. [B]) em correspondência com as sequências no suporte na parte de trás do
inversor (part. [D]). Fixar a parte inferior do inversor ao PEM M6 no suporte (part. [C]) utilizando o parafuso M6x10 e a arruela
D.18 e aproveitando a abertura na fl ange inferior do inversor (part. [E]).
Remarque : dans les modèles PVI-10.0/12.5-OUTD, la bride de support permet uniquement la fi xation de la partie supérieure de
l'onduleur à travers le procédé décrit plus haut. Pour fi xer la partie inférieure de l'onduleur, en l'absence du PEM M6, il faut réaliser
des trous supplémentaires à la hauteur de la fente dans la bride inférieure de l'onduleur (détail [E]), utilisant ensuite les chevilles
SX10 et les vis 6,3x70 pour fi xer cette partie au mur.
Inversores Fotovoltaicos
150 mm 150 mm
150 mm 150 mm
5 - PT
150 mm
150 mm
150 mm 150 mm
150 mm
150 mm
