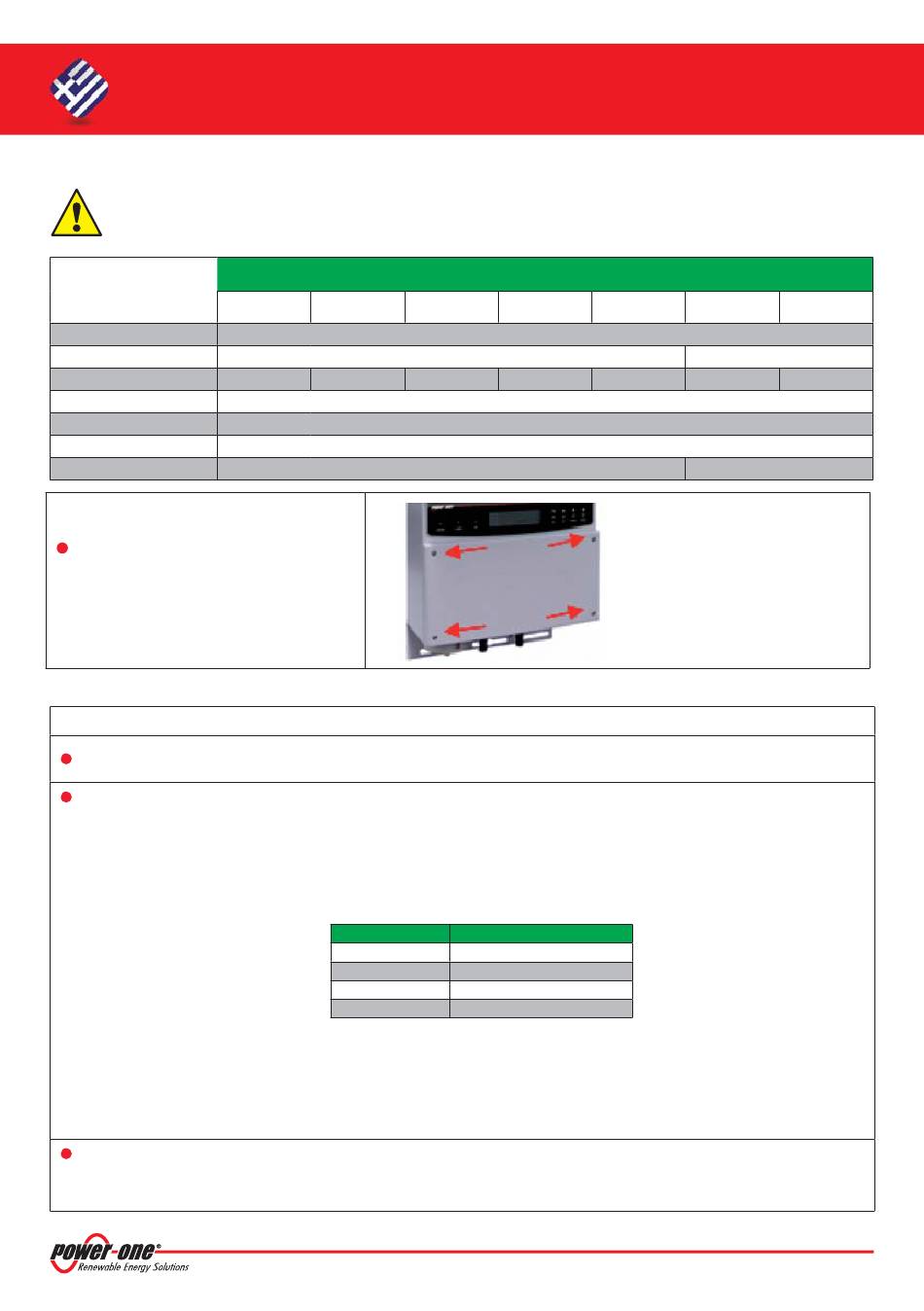

ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΡΥΘΜΙΣΗΣ ΠΑΡΑΜΕΤΡΩΝ
ΤΩΝ ΦΩΤΟΒΟΛΤΑΪΚΩΝ ΜΕΤΑΤΡΟΠΕΩΝ AURORA
Προσοχή! Για τη σύνδεση στο δίκτυο διανομής χρησιμοποιήστε προαιρετικά έναν αυτόματο διακόπτη με κατάλληλη
διαφορική προστασία. Για την επιλογή αυτής της συσκευής, ανατρέξτε στον παρακάτω πίνακα:
Χαρακτηριστικά
Αυτόματος
PVI-3.0-OUTD PVI-3.6-OUTD PVI-4.2-OUTD PVI-5000-OUTD PVI-6000-OUTD PVI-10.0-OUTD PVI-12.5-OUTD
διακόπτης
Τυπολογία
Ονομαστική τάση
Ονομαστικό ρεύμα
Χαρακτ. μαγν. προστασίας
Τύπος διαφ. προστασίας
Διαφορική ευαισθησία
Αριθμός πόλων
Αφαιρέστε το μπροστινό πάνελ του
μετατροπέα βγάζοντας τις βίδες από το
ίδιο το πάνελ, με το κλειδί Torx T20 το οποίο
παρέχεται.
Βεβαιωθείτε ότι η γραμμή AC είναι διαχωρισμένη.
Τοποθετήστε τον στυπιοθλίπτη M25/M32/M40 στην οπή για το πέρασμα των καλωδίων AC και περάστε το καλώδιο για τη σύνδεση στο
δίκτυο AC και τη σύνδεση PE. Χρησιμοποιήστε τους παρακάτω τύπους καλωδίων:
• Μονοφασικός μετατροπέας: τριπολικό καλώδιο (L+N+PE)
• Τριφασικός μετατροπέας με συνδεσμολογία τριγώνου: τετραπολικό καλώδιο (R+S+T+PE)
• Τριφασικός μετατροπέας με συνδεσμολογία αστέρα: πενταπολικό καλώδιο (R+S+T+N+PE)
Ο πίνακας που ακολουθεί αναφέρει το πεδίο τιμών σύσφιξης των στυπιοθλιπτών που παρέχονται μαζί με τον μετατροπέα.
Στην περίπτωση που το κίτρινο-πράσινο καλώδιο προστασίας διαχωριστεί από το καλώδιο σύνδεσης στο δίκτυο, χρησιμοποιήστε μία από
τις υπάρχουσες οπές και τον σχετικό στυπιοθλίπτη Μ20 που παρέχεται.
√
Βεβαιωθείτε ότι το καλώδιο που επιλέξατε για τη σύνδεση έχει εξωτερική διάμετρο συμβατή με τον στυπιοθλίπτη μέσω του οποίου θα
πρέπει να διέλθει στο εσωτερικό του μετατροπέα.
Συνδέστε τα καλώδια σύμφωνα με τη θέση του αγωγού γείωσης (PE). Στα μοντέλα PVI-3.0/3.6/4.2/5000/6000-OUTD μπορείτε επίσης να
συνδέσετε τον αγωγό γείωσης με τις βίδες στερέωσης της κάρτας μέσω ενός ακροδέκτη καλωδίου με κρίκο ή σχήματος φουρκέτας (στοιχ.
[F]).
ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΜΕ ΔΙΑΦΟΡΙΚΗ ΜΑΓΝΗΤΟΘΕΡΜΙΚΗ ΠΡΟΣΤΑΣΙΑ
230Vac
20 20
5.1 ΣΥΝΔΕΣΕΙΣ ΠΛΕΥΡΑΣ AC
Průchodka
M20
M25
M32
M40
ΜΟΝΤΕΛΟ ΜΕΤΑΤΡΟΠΕΑ
25 32
B/C
A/AC
300mA
2
Rozmezí Upnutí
7 – 13 mm
10 – 17 mm
13 – 21 mm
19 – 28 mm
8 - EL
400Vac
40 20
3/4
Μπροστινό πάνελ:
βίδες για την αφαίρεση
του πάνελ.
25
