Type OJ Microline OTN
Dansk

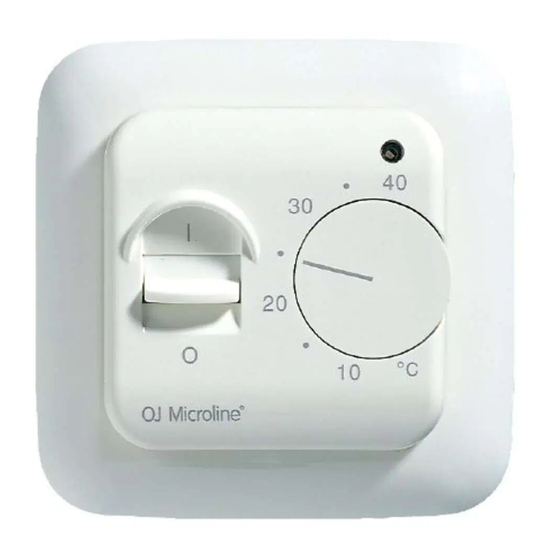

OJ Microline, elektronisk termostat for
montering i standard vægdåse. Termostaten
kan indstilles på ønsket temperatur fra
+5/+40˚C. Lysdiode viser at varme er indkoblet.
OJ MICROLINE PRODUKTPROGRAM
OTN-1991H11
OTN-1999H med indbygget føler
CE MÆRKNING
OJ Electronics A/S erklærer under ansvar, at
dette produkt opfylder Rådets Direktiv 89/336
og efterfølgende ændringer om
elektromagnetisk kompatibilitet samt Rådets
Direktiv 73/23 og efterfølgende ændringer om
elektrisk materiel bestemt til anvendelse inden
for visse spændingsgrænser.
Anvendte standarder
EN 61000-6-3, EN 61000-6-2, EN 60 730-1 og
EN 60730-2-9.
Produktet må kun tages i brug, når hele
installationen opfylder gældende direktivkrav.
Når produktet er installeret i henhold til denne
vejledning og gældende installationsforskrifter,
er den omfattet af fabriksgaranti.
Hvis produktet har været udsat for fysisk
overlast eller beskadigelse, f.eks. under
transport, skal produktet efterses og kontrolleres
af kvalificeret personale før produktet tilsluttes
forsyningsnettet.
TEKNISKE DATA
Spænding . . . . . .230V AC +10/-15%, 50-60 Hz
Eget forbrug max. . . . . . . . . . . . . . . . . . . . .6 VA
Max. forsikring . . . . . . . . . . . . . . . . . . . . . . .16A
Indbygget afbryder . . . . . . . . . . . . .1-polet, 16A
Udgangsrelæ . . . . . .Sluttekontakt - SPST - NO
Udgangsstrøm:
OTN-1991H11 . . . . . . . . .14A, 3200W
OTN-1999H . . . . . . . . . . . .16A, 3600W
Reguleringsprincip . . . . . . . . . . . . . . . . .ON/OFF
Temperatur-område . . . . . . . . . . . . . . .+5/+40˚C
Difference/hysterese . . . . . . . . . . . . . . . . .0,4°C
Sparetemperatur . . . . . . . . . . . . . . . . . . .fast 5˚C
- styrespændingssignal . . . . . . . . . . . .230V AC
Skalabegrænsning . . . . . . . . . . . . . . .min./max.
Følerbrudssikring ved . . . . . . . . . . . . . . . .-20°C
Omgivelsestemperatur . . . . . . . . . . . . .0/+50°C
Dimensioner . . . . . . . . . . .H/80, B/80, D/50 mm
Kapslings tæthed:
OTN-1991H11 . . . . . . . . . . . . . . . .IP21
OTN-1999H . . . . . . . . . . . . . . . . . .IP20
På grund af tolerancer kan termostatens
temperaturområde variere fra +5/+45°C.
Termostaten er vedligeholdelsesfri
KLASSIFIKATION
Produktet er et klasse II apparat (har forstærket
isolation) og produktet skal forbindes til
følgende ledere:
Term. 1 Fase (L)
Term. 2 Nul (N)
MONTERING AF FØLER
Gulvføler: Anbringes i installationsrør som
indstøbes i gulvet (fig. 4). Røret tætnes i enden
Type: OJ Microline OTN
og anbringes så højt som muligt i betonlaget.
Følerkabel kan forlænges indtil 50 m med
separat stærkstrømskabel. 2 ledere i et fler-
lederkabel, som f.eks. benyttes til forsyning af
varmekablet, må ikke anvendes. Der kan opstå
spændingssignaler, som kan forstyrre
termostatens funktion. Bruges kabel med
skærm, må skærmen ikke jordforbindes, men
skal forbindes til klemme 7. Den bedste
installation opnås med et separat kabel til
med gulvføler
føleren, som monteres i et separat rør.
PLACERING AF TERMOSTAT MED
INDBYGGET FØLER
Termostat placeres på væggen således at der er
fri luftcirkulation hen over den (fig. 5). Endvidere
placeres den på et sted, hvor den ikke er
påvirket af fremmed varme (f.eks. solen), træk
fra døre eller vinduer, eller af udetemperaturen
(ydervæg).
OJ Microline har et indbygget fejlkredsløb, som
afbryder varmen dersom føleren er afbrudt eller
kortsluttet.
MONTERING AF TERMOSTAT (Fig. 1-3)
1. Termostatknappen trækkes af (A).
2. Dæksel skrues af og fjernes (B).
3. Ledninger tilsluttes bagfra ifølge diagram.
4. Termostaten placeres i vægdåsen
- ramme og dæksel påmonteres.
- termostatknap sættes på plads.
SPARETEMPERATUR
Sparetemperatur aktiveres via 230V (L)
spændingssignal fra ekstern kontaktur til
klemme 5. Sparetemperatur er fast 5°C.
TEMPERATUR INDSTILLING
OJ Microline har et skalaområde på +5/+40˚C.
Til hjælp ved indstillingen er termostaten
forsynet med en lysdiode (D), som lyser rødt,
når varmen er tændt. Termostaten indstilles på
maks. temperatur indtil ønsket rum- eller
gulvtemperatur er opnået. Derefter skrues ned
for termostaten til lysdioden slukker. Efter 1-2
døgn kan der være behov for en finjustering.
TERMOSTAT JUSTERING
Når rumtemperaturen har stabiliseret sig, kan
termostaten justeres. Med et termometer måles
temperaturen. Termostaten tilpasses ved at
aftage termostatknappen, og anbringe den igen
således at temperaturstregen viser samme
temperatur som den målte. Denne justering sker
i trin på ca. 3°C.
MAX./MIN. TEMPERATUR
Der findes en låsemekanisme bag
termostatknappen. Ved at løsne den lille skrue
(C), kan temperaturindstillingen låses, f.eks.
mellem 20°C og 25°C. Den blå ring er min.
temperatur og den røde max. temperatur.
FIGURLISTE
Fig. 1 OJ Microline dæksel med knap.
Fig. 2 Tilslutning for OTN-1991H11 .
Fig. 3 Tilslutning for OTN-1999H.
Fig. 4 Montage af gulvføler
Fig. 5 Montage af termostat
Fig. 6 Tabel med føler-værdier.
Svenska
OJ Microline, elektronisk termostat för
montering i standard väggdosa. Termostaten
kan inställas på önskad temperatur från
+5/+40˚C. Lysdiod visar att värme är inkopplad.
OJ MICROLINE PRODUKTPROGRAM
OTN-1991H11
OTN-1999H med inbyggd givar
CE MÄRKNING
OJ Electronics A/S förklarar under ansvar att
produkten uppfyller Rådets Direktiv 89/336 och
efterföljande ändringar om elektromagnetisk
kompatibilitet samt Rådets Direktiv 73/23 om
elektrisk materiel bestämd till användning inom
vissa spänningsgränser.
Använda standarder
EN 61000-6-3, EN 61000-6-2, EN 60 730-1 och
EN 60 730-2-9.
Produkten får endast användas när hela
installationen uppfyller gällande direktiv.
När produkten installeras i enlighet med denna
beskrivning och gällande föreskrifter gäller
fabriksgarantin.
Om produkten har varit utsatt för skada, t.ex.
under transport, ska skadan ses över och
kontrolleras av kvalificerad personal innan
produkten får anslutas till elnätet.
TEKNISKE DATA
Spänning . . . . . . .230V AC +10/-15%, 50/60 Hz
Egenförbrukning . . . . . . . . . . . . . . . . . . . . .6 VA
Max. nätsäkring . . . . . . . . . . . . . . . . . . . . . .16A
Inbyggd brytare . . . . . . . . . . . . . . . .1-polig, 16A
Utgångsrelä . . . . . . . . . . .Slutande - SPST - NO
Utgångsström:
OTN-1991H11 . . . . . . . . .14A, 3200W
OTN-1999H . . . . . . . . . . . .16A, 3600W
Regleringsprincip . . . . . . . . . . . . . . . . . .ON/OFF
Temperaturområde . . . . . . . . . . . . . . .+5/+40°C
Differens . . . . . . . . . . . . . . . . . . . . . . . . . . .0,4°C
Sparsänkning . . . . . . . . . . . . . . . . . . . . .fast 5˚C
- styrspänning . . . . . . . . . . . . . . . . . . . .230V AC
Skalabegränsning . . . . . . . . . . . . . . . .min./max.
Givaravbrottsindikering vid . . . . . . . . . . . .-20°C
Omgivningstemperatur . . . . . . . . . . . . .0/+50°C
Dimensioner . . . . . . . . . . .H/80, B/80, D/50 mm
Kapslingsklass:
OTN-1991H11 . . . . . . . . . . . . . . . .IP21
OTN-1999H . . . . . . . . . . . . . . . . . .IP20
På grund av toleransen kan termostatens
temperaturområde tillfälligt befinna sig mellan
+5/+45°C.Termostaten är underhållsfri
KLASSIFICERING
Produkten är en klass II apparat (har förstärkt
isolering) och produkten ska anslutas till
följande ledare:
Plint 1 Fas (L)
Plint 2 Nolla (N)
MONTERING AF GIVARE
Golvgivare: Lägges i installationsrör som
instoppas i golvet (fig. 4). Röret tätas i änden
och anbringas så högt som möjligt i
betonglagret.
med golvgivar
