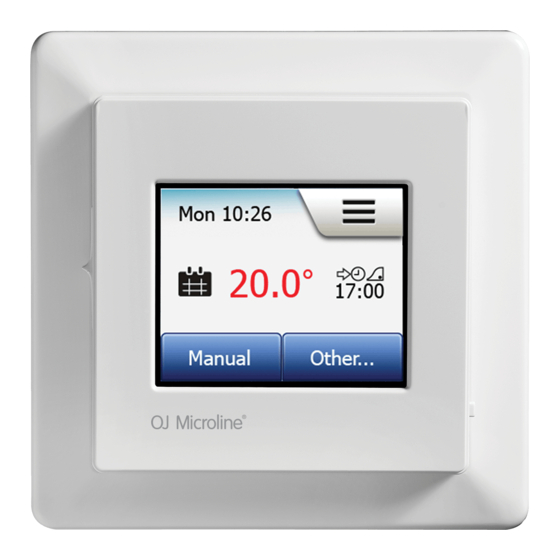

OJ Electronics OCD5-1999 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für OCD5-1999:
- Benutzerhandbuch (63 Seiten) ,
- Installationsanleitung (89 Seiten)
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für OJ Electronics OCD5-1999
Inhaltszusammenfassung für OJ Electronics OCD5-1999
- Seite 1 Mo 16:15 16:15 21.0 21.0 ° ° 22:00 22:00 Manuell nuell Andere... Andere... MCD5 -1999 Mo 16:15 OWD5 -1999 21.0 ° 22:00 Manuell Andere... MWD5 -1999 Benutzerhandbuch Nur verfügbar für WLAN- Thermostate > WWW.OJELECTRONICS.COM Inhalt © 2018 OJ Electronics A/S...
- Seite 2 ..Energieverbrauch Raumfühlerkalibrierung ..... . . Nur verfügbar für WLAN-Thermostate < > SEITE 2 Inhalt © 2018 OJ Electronics A/S...
-
Seite 3: Menü-Übersicht
Mit App verbinden Zeitformat Komfort Von App trennen Sommerzeit Boost Einheit Energietarif-Menü Frostschutz Sprache Währung Heizzeitplan Urlaub Informationen kWh-Preis Wochenprofil Support Last Phasenplan Phasen pro Tag Nur verfügbar für WLAN-Thermostate < > SEITE 3 Inhalt © 2018 OJ Electronics A/S... - Seite 4 Der Thermostat wird mit einem für die meisten Haushalte App Store herunterladen können. passenden, vorprogrammierten Heizzeitplan geliefert. Falls Sie die Einstellungen nicht ändern, arbeitet der Thermostat gemäß diesem vorprogrammierten Heizzeitplan. < > SEITE 4 Inhalt © 2018 OJ Electronics A/S...
- Seite 5 Tippen Sie auf den Parameter, den Sie ändern möchten. Benutzen Sie die „Pfeil Region 2 Region 3 nach oben“- oder die „Pfeil nach unten“-Taste, um Tag, Monat und Jahr einzu- stellen. Jede Einstellung mit „√“ bestätigen. < > SEITE 5 Inhalt © 2018 OJ Electronics A/S...
- Seite 6 Heizzeitplan steuern. Wenn Sie den Heizzeitplan ändern möch- Bodentyp ten, finden sich Anweisungen dazu im Abschnitt Heizzeitplan. Fliesen 2014 Weicher Fußboden Einzelheiten über den vorprogrammierten Heizzeitplan finden sich im Abschnitt Werkseinstellungen. < > SEITE 6 Inhalt © 2018 OJ Electronics A/S...
-
Seite 7: Allgemeine Bedienung
Sonst lässt sich der Thermostat intuitiv über das hochauflösende Farb-Touch- Display bedienen, das dazu dient, durch die Menüs zu navigieren und Einstellungen Mo 16:15 zu ändern. 21.0 ° 22:00 Manuell Andere... < > SEITE 7 Inhalt © 2018 OJ Electronics A/S... - Seite 8 Sobald Sie einen Startbildschirm verlassen und eines der Menüs öffnen, wird entweder eine „Zurück“- oder eine „Abbrechen“-Taste angezeigt. Um zum Startbildschirm zurückzukehren, Zurück/Abbrechen einmal oder mehrmals antippen, je nachdem, wo Sie sich in der Menüstruktur befinden. < > SEITE 8 Inhalt © 2018 OJ Electronics A/S...
- Seite 9 Icons: des Icons: Planmäßiger Betrieb Heizzeitplan Datumsformat Manuelle Übersteuerung Energieverbrauch Uhrzeit Komfortmodus Benutzereinstellungen Zeitformat Boost-Modus Kindersicherung Sommerzeit ° Frostschutz Display-Helligkeit Einheit Bildschirmschoner Sprache Urlaubmodus Öko-Funktion Energietarif Informationen Menü Datum Support < > SEITE 9 Inhalt © 2018 OJ Electronics A/S...
- Seite 10 Offenes Fenster Fehlermeldung WiFi Connection* Fühleranwendung Bestätigen Keine WLAN-Verbindung* Fühlertyp Abbrechen Nächster Wechsel in der Phase/Funktion Bodenfühlerkalibrierung zum angegebenen Zeitpunkt Raumfühlerkalibrierung Uhrzeit AM Temperaturskala Uhrzeit PM Nur verfügbar für WLAN-Thermostate < > SEITE 10 Inhalt © 2018 OJ Electronics A/S...
-
Seite 11: Programmierter Heizzeitplan
Wahl, die Temperatur regeln. Der Thermostat hat einen für die meisten Haushal- te passenden, vorprogrammierten Zeitplan zur einfachen und wirtschaftlichen Heizungsregelung, siehe Werkseinstellungen: Vorprogrammierter Zeitplan. Der Zeitplan lässt sich im Menü Heizzeitplan ändern. < > SEITE 11 Inhalt © 2018 OJ Electronics A/S... - Seite 12 • Öko (diese Funktion muss im Menü „Benutzereinstellungen“ ermöglicht sein) Mo 11:15 Frostschutz 23.5 ° ° 17:00 Manuell Andere... Manuell Urlaub 23.5 ° 01-09-2014 05-01-2014 Komfort Öko 16.0 24.5 ° ° 11:00 11:00 Boost 11:00 < > SEITE 12 Inhalt © 2018 OJ Electronics A/S...
-
Seite 13: Planmäßiger Betrieb
7. Für manuelle Übersteuerung hier antippen. Alternativ, bei ermöglichter Öko- Funktion, hier antippen, um die Funktion zu aktivieren. 8. Hier antippen, um auf alternative Betriebsarten (Komfort, Boost, Frostschutz, Urlaub) zuzugreifen. Ist „Öko“ ermöglicht, findet sich „Manuell“ ebenfalls hier. < > SEITE 13 Inhalt © 2018 OJ Electronics A/S... - Seite 14 4. Aktuelle Ziel-/Sollwert-Temperatur (wenn rot angezeigt, ist die Heizung aktiv). 5. Um zum planmäßigen Betrieb zurückzukehren, hier antippen. 6. Um die Ziel-/Sollwert-Temperatur zu vermindern, hier antippen. 7. Um die Ziel-/Sollwert-Temperatur zu erhöhen, hier antippen. < > SEITE 14 Inhalt © 2018 OJ Electronics A/S...
- Seite 15 Während des Komfort-Modus wird auf dem Startbildschirm eine „X“-Taste angezeigt. Um zum planmäßigen Betrieb zurückzukehren, diese Taste antippen. Komfort: Solltemp. 24.5 °C Die Funktion der auf dem Startbildschirm angezeigten Tasten und Symbole variiert je nach gewählter Betriebsart. < > SEITE 15 Inhalt © 2018 OJ Electronics A/S...
- Seite 16 4. Aktuelle Ziel-/Sollwert-Temperatur (wenn rot angezeigt, ist die Heizung aktiv). 11:00 5. Der Zeitpunkt, an dem der Thermostat in planmäßigen Betrieb zurückkehren wird. 6. Um den Komfort-Modus zu beenden und zum planmäßigen Betrieb zurückzukehren, hier antippen. < > SEITE 16 Inhalt © 2018 OJ Electronics A/S...
- Seite 17 3. Icon zur Anzeige der aktuellen Betriebsart (Rote Rakete = Boost). 4. Der Zeitpunkt, an dem der Thermostat in planmäßigen Betrieb zurückkehren wird. 5. Um den Boost-Modus zu beenden und zum planmäßigen Betrieb zurückzukehren, hier antippen. < > SEITE 17 Inhalt © 2018 OJ Electronics A/S...
- Seite 18 3. Icon zur Anzeige der aktuellen Betriebsart (Eiskristall und Handschuh = ° Frostschutz). 4. Festgelegte Ziel-/Sollwert-Temperatur (wenn rot angezeigt, ist die Heizung aktiv). 5. Um zum planmäßigen Betrieb zurückzukehren, hier antippen. < > SEITE 18 Inhalt © 2018 OJ Electronics A/S...
- Seite 19 Abreise- und Rückkehrdaten angezeigt. Im Urlaubsmodus wird Die „X“-Taste antippen, um eine aktivierte Urlaubsperiode abzubrechen, und zum die Fußbodentemperatur über dem Gefrierpunkt gehalten planmäßigen Betrieb des Thermostats zurückzukehren. < > SEITE 19 Inhalt © 2018 OJ Electronics A/S...
- Seite 20 6. Wenn Abreise- und Rückkehrdatum eingegeben wurden, der Urlaubmodus aber noch nicht aktiv ist, wird ein alternativer, durch einen Koffer gekennzeichneter Planmäßiger-Betrieb-Startbildschirm angezeigt. Mo 11:15 24.5 ° 11:00 Manuell Andere... < > SEITE 20 Inhalt © 2018 OJ Electronics A/S...
- Seite 21 4. Aktuelle Ziel-/Sollwert-Temperatur (wenn rot angezeigt, ist die Heizung aktiv). 5. Der Zeitpunkt, an dem der Thermostat in planmäßigen Betrieb zurückkehren wird. 6. Um zum planmäßigen Betrieb zurückzukehren, hier antippen. < > SEITE 21 Inhalt © 2018 OJ Electronics A/S...
-
Seite 22: Thermostat-Setup - Hauptmenü
Energieverbrauch • Heizzeitplan • Energieverbrauch Benutzereinstell. • Benutzereinstellungen • Technische Einstellungen Techn. Einstell. • App-Bedienung* App-Bedienung Einige der Menüs haben verschiedene Parameter, die eingestellt werden können. Nur verfügbar für WLAN-Thermostate < > SEITE 22 Inhalt © 2018 OJ Electronics A/S... - Seite 23 Ihr Wochenprofil: Zuhause-Tage. Arbeits-/Zuhause-Tage Arbeits-/Zuhause-Tage Zur Bestätigung die „√“-Taste antippen. Alle Tage individuell Alle Tage individuell 8. Um zum „Heizzeitplan“-Menü zurückzukehren, die „Pfeil nach links“-Taste antippen. Bei Schritt 10 fortsetzen. < > SEITE 23 Inhalt © 2018 OJ Electronics A/S...
- Seite 24 Der Thermostat ist für einen planmäßigen Betrieb mit vier Phasen pro Arbeitstag Arb.tag: Haus verlassen und zwei Phasen pro Zuhause-Tag voreingestellt. 24.5° 09:00 Dies lässt sich wie folgt auf sechs Phasen pro Arbeitstag und zwei Phasen pro Zuhause-Tag ändern: < > SEITE 24 Inhalt © 2018 OJ Electronics A/S...
- Seite 25 – Perfekt geeignet, wenn Ihr Tag wie folgt verläuft: Sie stehen morgens auf, Sie gehen zur Arbeit, Sie kommen zum Mittagessen zurück, Sie gehen wieder zur Arbeit, Sie kommen wieder nach Hause, und Sie gehen schlussendlich schlafen. < > SEITE 25 Inhalt © 2018 OJ Electronics A/S...
- Seite 26 Phasen pro Tag Wochenprofil Phasenplan Phasen pro Tag Thermostat auf maximal 4 oder 6 Phasen pro Tag einstellen 4 Phasen pro Tag 6 Phasen pro Tag Wochenprofil Phasenplan Phasen pro Tag < > SEITE 26 Inhalt © 2018 OJ Electronics A/S...
- Seite 27 „Energietarif“-Menü unter Benutzereinstellungen eingegeben werden). Letzter Monat 3. Sie können zwischen den Anzeigen mit Hilfe der „Pfeil nach oben“- oder „Pfeil nach unten“-Taste umschalten. 4. Um zum „Hauptmenü“ zurückzukehren, die „Pfeil nach links“-Taste antippen. < > SEITE 27 Inhalt © 2018 OJ Electronics A/S...
-
Seite 28: Benutzereinstellungen
• Öko-Funktion • Datum Datum • Datumsformat • Uhrzeit Datumsformat • Zeitformat Zeit • Sommerzeit • Einheit Zeitformat • Sprache • Informationen Sommerzeit • Support Einheit ° Sprache Information Support < > SEITE 28 Inhalt © 2018 OJ Electronics A/S... - Seite 29 Ecke beginnen und den Finger nach unten zum Punkt im Kreis in der Kindersicherung unteren linken Ecke bewegen und mit dem Finger zum Punkt im Kreis in der unteren rechten Ecke fortsetzen, also ein „L“ zeichnen. Bei korrekter Ausführung erscheint der Startbildschirm. < > SEITE 29 Inhalt © 2018 OJ Electronics A/S...
- Seite 30 Kindersicherung 2/2 Bitte beachten Sie, dass die Kindersicherung wieder aktiviert wird, sobald der Thermostat in den Bildschirmschoner-Modus zurückkehrt – es sei denn, sie wird im Menü deaktiviert: Benutzereinstellungen/Kindersicherung. < > SEITE 30 Inhalt © 2018 OJ Electronics A/S...
-
Seite 31: Display-Helligkeit
5. Ihre Wahl mit „√“ bestätigen. Der Thermostat kehrt automatisch zu „Benutzereinstellungen“ zurück. Mo 11:15 23.5 ° 17:00 Manuell Andere... Energieverbrauch Heizzeitplan Benutzereinstell. Energieverbrauch Techn. Einstell. Benutzereinstell. Sprache Kindersicherung Information Display-Helligkeit Support Bildschirmschoner Display-Helligkeit < > SEITE 31 Inhalt © 2018 OJ Electronics A/S... - Seite 32 5. Ihre Wahl mit „√“ bestätigen oder mit „X“ löschen. Energieverbrauch Heizzeitplan Der Thermostat kehrt automatisch zu „Benutzereinstellungen“ zurück. Benutzereinstell. Energieverbrauch Techn. Einstell. Benutzereinstell. Sprache Display-Helligkeit Information Bildschirmschoner Support Energietarif Datum, Zeit Datum, Zeit, Temp. Bildschirm aus < > SEITE 32 Inhalt © 2018 OJ Electronics A/S...
- Seite 33 Um Ihren Preis je kWh einzugeben, die „Pfeil nach oben“- oder „Pfeil nach unten“-Taste antippen. Last Währung b) Mit „√“ bestätigen. 0.12 kWh-Preis Der Thermostat kehrt automatisch zu „Energietarif“ zurück. Last < > SEITE 33 Inhalt © 2018 OJ Electronics A/S...
- Seite 34 Fußbodenheizungsanlage einzugeben. Bitten Sie Ihren Heizungsfachmann um diese Information. d) Mit „√“ bestätigen. Der Thermostat kehrt automatisch zu „Energietarif“ zurück. 4. Um zu „Benutzereinstellungen“ zurückzukehren, die „Pfeil nach links“-Taste antippen. < > SEITE 34 Inhalt © 2018 OJ Electronics A/S...
- Seite 35 Zustand, während dem die niedrigste Absenktemperatur im Phasenzeitplan als Sprache Öko-Funktion Temperatursollwert angewandt wird. Beim nächsten planmäßigen Phasenwechsel Information Datum Support Datumsformat kehrt der Thermostat zu normalem planmäßigen Betrieb zurück. Öko-Funktion < > SEITE 35 Inhalt © 2018 OJ Electronics A/S...
- Seite 36 23.5 ° 17:00 7. Um zu „Benutzereinstellungen“ zurückzukehren, die „Pfeil nach links“-Taste Manuell Andere... antippen. Energieverbrauch Heizzeitplan Benutzereinstell. Energieverbrauch Techn. Einstell. Benutzereinstell. Sprache Datum Information Datumsformat Support Zeit Datum 2014 < > SEITE 36 Inhalt © 2018 OJ Electronics A/S...
- Seite 37 5. Ihre Wahl mit „√“ bestätigen oder mit „X“ löschen. Der Thermostat kehrt automatisch zu „Benutzereinstellungen“ zurück. Mo 11:15 23.5 ° 17:00 Manuell Andere... Energieverbrauch Heizzeitplan Benutzereinstell. Energieverbrauch Techn. Einstell. Benutzereinstell. Sprache Datumsformat Information Zeit Support Zeitformat TT-MM-JJJJ MM-TT-JJJJ < > SEITE 37 Inhalt © 2018 OJ Electronics A/S...
- Seite 38 Mo 11:15 7. Um zu „Benutzereinstellungen“ zurückzukehren, die „Pfeil nach links“-Taste 23.5 ° 17:00 antippen. Manuell Andere... Energieverbrauch Heizzeitplan Benutzereinstell. Energieverbrauch Techn. Einstell. Benutzereinstell. Sprache Zeit Information Zeitformat Support Sommerzeit Zeit < > SEITE 38 Inhalt © 2018 OJ Electronics A/S...
